YTK系列压力控制器

压力控制器适用于测量无爆炸危险的流体介质的压力并进行位式（一位式或两位是）控制。
   控制器系借助弹性元件的作用以驱使微动开关工作的压力控制仪表。控制器具有结构合理、动作准确、使用可靠、开闭频次高及抗振性好触点容量大特点。
   控制器按被测（控）对象的各异，分别制成有压力指示和无压力指示（各有普通型和耐蚀型）等多种类型。
  两位式控制的控制器设有可供调节切换差的装置，以是被测（控）介质的上、下切换值调至合适的控制范围内。
■主要技术指示
设定点误差：±1.6％（校准后）
重复性误差:1.6％
指示误差：±4％
控制方式：一位式控制——常闭或常开
          两位式控制——常闭及常开
设定点调整范围（为压力范围上限值）：
              无指示值：15~100％
              有指示值：20~75％
切换差（为压力范围上限值）：
        一位式（固定）：不大于10％
        两位式（可调）10-30％
触点容量：AC  380V×2A 或DC 220V×3A
信号指示灯工作电源：AC  380V或220V
绝缘强度：50Hz正弦交流电2000V历时一分钟
使用环境：-25~70℃，相对湿度不大于90％
温度影响：不大于0.8％/10℃（使用温度偏离20±5℃）
重量：1kg

■型式及压力范围

类型	型号	压力范围 MPa
普通型	YTK-01	0~0.6；0~1； 0~1.6；0~2.5； 0~4；0~6； 0~10；0~16； 0~25；0~40； 0~60；
耐蚀型	YTK-01F
普通型可调	YTK-02
耐蚀型可调	YTK-02F
普通型可调带指示	YTK-03
耐蚀型可调带指示	YTK-03F

注：耐蚀型测量系统材质：：接头-0Cr18Ni9;
弹簧管-3J53或0Cr17Ni12M02

■结构原理
  控制器由测量系统、控制装置、调整机构、氖灯显示、指示装置以及外壳和插头座等组成。
  控制器的工作原理是基于检测元件（测量系统中的弹簧管）的弹性变形来驱使机能元件（控制装置中的微动开关）产生快速的开关跳跃动作。即在被测（控）介质的压力作用下，迫使弹簧管之自由端产生相应的弹性位移，而与管端相连的微动开关中的按钮（推杆)也随之产生相应的动作，待压力达到所设定的控制值之瞬时，开关触点即切换，致使控制系统中的电路得以断开或扫通，并同时发出灯光信号，以实现自动控制盒发信的目的。

■外形尺寸       单位：mm

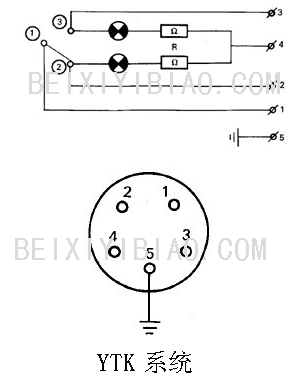

■控制器的电路及接线方法
