吹气型热电偶　WRR-Q

吹气型热电偶　WRR-Q
        吹气型热电偶的结构原理是在铠装热电偶感温元件和外保护管之间构成一定的气路，在气路中，通入一定压力的惰性气体，以排除或减少热电偶在高温、高压条件下还原气体的渗入，微量钽元素的加入，增加了吹气型热电偶的吸气特性，从而延长了铠装热电偶的使用寿命。用于合成氨成套装置的关键温度传感器。
■选型表示如下

W	R	□ 热电偶材料	□ 安装固定形式	□ 接线盒形式	□ 保护管直径	□ 安装类型
温度仪表	热电偶	R)铂铑30-铂铑6	4）固定法兰式	3）防水式	3）Φ20	Q)吹气型

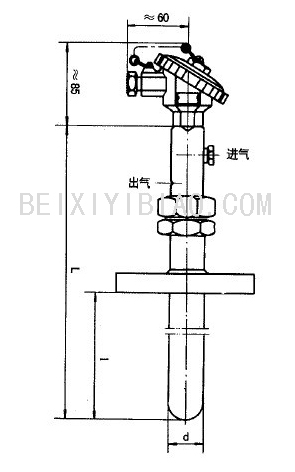

■结构示意图

■主要技术指标

类别	型号	分度号	测量范围	吹气压力	规格
					总长L（mm）	置深l（mm）	直径d （mm）
铂铑30-铂铑6	WRR-433Q	B	800-1100	0.1	650 850 900	500 700 750	Φ20
