UTD-3010系列智能型电动浮筒液位（界面）变送器

编号:

型号:

    UTD-3010系列产品是费希尔控制设备公司和上海自动化仪表股份有限公司五厂合作生产的产品。
    UTD-3010系列产品同Fisher3010性能质量基本相同，价格却比Fisher3010降低很多，不失为价廉物美。
    UTD-3010系列产品由一台3010智能型液位变送器和一台00系列浮筒液位传感器组成，3010智能型液位变送器从费希尔公司原装进口，技术先进，性能可靠，浮筒液位传感器由我厂制造，工艺稳定，技术成熟，现场平均无故障时间长达8万小时以上，它可以测量液位，界面或者液体比重，输出4-20MADC电流信号。

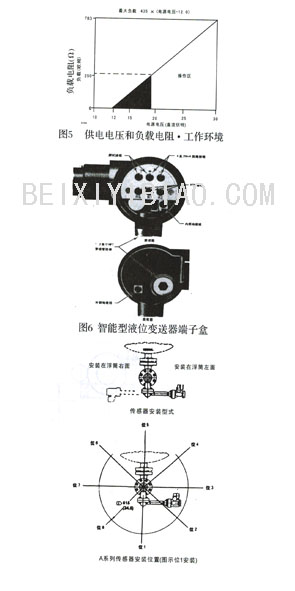

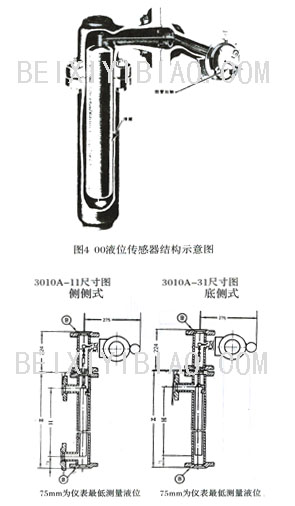

    UTD-3010系列智能型液位变送器是24V直流供电的仪表，OO系列浮筒液位变送器由浮筒组成的扭力管组件构成，悬挂在液体中得浮筒液位传感器由浮筒感受浮力的变化，改变了扭力管上的扭矩，引起了扭力管角度的偏转。3010液位变送器接受扭力管角度偏转。3010液位变送器接受扭力管角度偏转变换成带HART通讯功能的4-20MA电流输出，仪表的液晶显示器（液位、界面高低或密度）：过程温度（若安装了RTD）；扭力管旋转角度及百分数。
    本仪表采用微控制器与相关的电力线路测量过程变量，提供电流输出，驱动LCD显示器及提供HART通信能力。图3是仪表电子线路中主要部件的方块图。由四个主要部件组成，即LCD界示器、处理器模块、传感器线路板及端子板。处理器模块包含微处理器、模一数（A/D）转换器、回路接口、信号调整、数一模（D/A）输出、供电及其主要线路的接口。
    传感器线路板包含霍尔传感器、监视霍尔传感器的温度敏感元件及储存于霍尔传感器相关系数的EPROM。端子板包含电磁干扰过滤器、回路接线端子及用于测量过程温度的可选项RTD的接线。
被测液体的液位、密度或界面高低的变化引起浮筒感受浮力的变化，这变化北传感器来说，其扭力管旋转4.4度，这就使数字式液位控制器的输出在4与20MA之间改变。扭力管的旋转运动传递到数字式液位变送器摆动组件上。摆动组件上的磁钢随之摆动，改变了霍尔效应传感器检测的磁场。变送器将磁场信号转换成一个电子信号。
    微控制器接受经环境温度补偿与线性化了的电子信号。微控制器也积极地补偿由于过程温度变化而引起的液体比重的变化。这种补偿是根据经由HART协议的一个输入量或者若RTD连上，则是根据这可选的RTD的输入量。数一模（D/A）输出线路接受微控制器的输出并提供4至20MA电流输出信号。
    在正常操作期间，当输入是在上、下范围值之间，数字式液位控制器输出信号范围是在4与20MA之间，且正比例于输入。若输入一旦超过低范围值，其输出将继续正比于输入直到输入达到3.8或20.5MA。此时该输出被认为是饱和的，并将仍然停留于此值，直到输入回到正常操作范围。然而一旦发生一个报警，该输出就被改变到3.7或22.5MA，这取决于报警跳线的位置。
数字式液位控制器还提供反极性保护，瞬时浪涌电压保护及电磁干扰（EM1）保护。

■主要技术指标
此系列仪表由一台电动变送器（即表头部分）和一台液位传感器（即浮筒扭管部分）两部分组成。表头部分由Fisher3010充当面浮筒部分有如下结构型式。

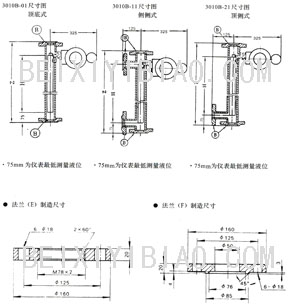

01 外浮筒顶底法兰安装
11 外浮筒侧侧法兰安装
21 外浮筒顶侧法兰安装
31 外浮筒底侧法兰安装
51 内浮筒顶置法兰安装
61 内浮筒侧置法兰安装
05 高温外浮筒顶部法兰安装
15 高温外浮筒侧侧法兰安装
25 高温外浮筒顶侧法兰安装
35 高温外浮筒底侧法兰安装
输出信号：4-20MADC（含正、反作用输出功能）
表头部分精度（比重=1）：±0.25%FS
滞后：±0.2%FS
重复性：±0.1%FS
整机性能（比重=1，标准扭管）：
线性度：±0.75%FS
滞后：0.4%FS
标准浮筒体积重量
普通型：508㎝3　　0.95㎏
高温型：638㎝3　1.00㎏
测量范围：500，800，1200，1600，2000mm
介质比重：0.4～1.0 g/㎝3（此范围外可作特殊订货处理）
界面测量最小比重差：0.1（标准浮筒）（g/㎝3）
工作压力：
外浮筒型：6.3，16Mpa
内浮筒顶置型：6.3Mpa
内浮筒侧置型：4Mpa
隔爆型仪表：防爆等级ExiaⅡCT6
本质安全型仪表：防爆等级ExiaⅡCT6
粉尘防爆型仪表：防爆等级DIPDPT13

■特点
    ●智能化一一利用HART通讯协议的该仪表使用户容易存取过程操作至关重要的信息。使用275型HART通信器，您可查询、组态、标定或测试该仪表。利用HART协议，来自现场的信息可下载到控制系统中或按单个回路的信息接收，该协议还允许存取数字化得诊断、维修和其他过程数据。
     该仪表数字通信叠加在4-20MA过程控制信号的问一个二线制回路上，而不破坏过程信号，因此在不中断过程信号的情况下，实现了真正的回时通信。
      坚固，耐腐蚀的结构——坚固的外壳、电路板防腐涂层，耐腐蚀浮筒材质，使仪表能承受严酷的环境和过程工艺。
    ●灵敏度高——灵敏的霍尔元件，能检测很小的转角信号，使仪表能够用于小比重、界面和其它一些输入量小的应用场合。
    ●精度、重复性好——密封的霍尔元件提供无干扰的信号，变送器内置滤波器可以减低输出信号因液位波动引起的波动。
    ●使用性强——可用于不同的液体，宽的温度范围和严酷环境。
    ●防潮设计——单独的接线盒，避免潮气从接线部位进入电子部件。
    ●液晶显示器的显示——液晶显示器在百分数刻度的棒图上显示模拟量输出信号。该显示器也可组态成显示过程变量、过程温度、百分数范围及扭力管旋转角度。
    ●电磁干扰滤除器——电子部件盒和接线盒中间的滤波器有利于仪表抗电磁干扰。
      例：UTD-3010-B016.31200CA0
      表示外浮筒顶底式液位测量，右式安装，介质温度≤150℃，公称压力6.3MPA，测量范围1200MM，不锈钢材质，本质安全型防爆，筒体不带蒸汽夹套式。（见表式）

表式：

型号	规格							内容
UTD－3010
	A							A系列传感器（表头为左式要标明AL）表头朝向可变
	B							B系列传感器（表头为左式要标明BL）
	传感器形式	01（02）						外浮筒顶底液位（界面）
		11（12）						外浮筒侧侧液位（界面）
		21（22）						外浮筒顶侧液位（界面）
		31（32）						外浮筒底侧液位（界面）
		51（52）						内浮筒顶置液位（界面）
		61（62）						内浮筒侧置液位（界面）
		05						高温外浮筒顶底
		15						高温外浮筒侧侧
		25						高温外浮筒顶底
		35						高温外浮筒底侧
		55						高温外浮筒顶置
		安装形式	4.0					PN4.0
			6.3					PN6.3
			16					PN16
			32					PN32
			X					其它压力等级
			工作压力	□□□□				500－2000毫米单位英制时为单位要标注：如［14］表示14时
				测量范围	C			不锈钢1Cr18Ni9Ti
					G			碳钢
					X			其它材质
					筒体及连接法兰材质	A		ExiaⅡCT6；DIP　DT　T13
						B		ExdⅡBT6；DIP　DT　T13
						防爆标志	0	筒体无夹套
							Z1	蒸汽夹套G1/2”外螺纹安装
							Z0	蒸汽夹套法兰安装；法兰标准PN1.0DN15　JB/82.2－1994
							蒸汽夹套
UTD－3010	□	□	□	□□□□	□	□	□

● 结构材料
3010变送器
壳和盖：铝
内部：钢板、铝、不锈钢、电路板
00液位传感器
扭管：3J53 高温扭管：高温耐蚀合金
浮筒、杠杆；不锈钢结构1cr18Ni9Ti
浮筒室：碳钢；不锈钢高温浮筒室：不锈钢
介质温度：普通型150℃，高温型350℃
环境温度：－40～＋70℃
环境湿度：10～95%
本安型仪表可配用
MTL787S、Z787、LB987S、KN9710等齐纳安全栅
