UQC系列磁翻柱式液位计

■概述
      UQC系列磁性浮球液位计，可适用于各种开口或密闭容器内的液位测量，特别对高压、高温、高粘度、强腐蚀性介质更显其优越性。由于被测介质与指示器完全隔离，所以它比传统的板式、管式液位计具有更高的可靠性、安全性和实用性。该仪表与他的辅助仪表LB型磁型位置变送器，AK型磁性报警开关组合应用，可连续输出4~20mA模拟信号及开关量信号，可实现液位的上，下限远距离的控制及报警。该仪表也可以同其他的数显仪配套使用，达到多种控制目的。它广泛用于电力、石油、化工、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
■结构和原理
       液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递现场指示器，驱动红、白翻柱翻转，当液位上升时，翻柱随着液位的高度转为红色当液位下降时，翻柱由红色转为白色。
 LB磁性位置变送器由液位传感器和转换模块组成。改变送器的传感器以捆绑的形式固定在UQC磁性浮球液位计的旁路管的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧管带动电阻器转换成二线制4~20mADC标准信号输出
     AK型磁性报警开关采用日本进口的全密封磁保持开关及其他组件组成。该报警开关以嵌口的形式固定在UQC磁性浮球液位计标尺的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的全密封保持开关作用吸合，输出开关信号，通过控制装置达到控制目的。
     上述的位置变送器和报警开关输出的信号可方便的与各类仪表配套使用，从而达到控制，调节，显示及报警的目的。
■特点：
     适合容器内液体介质的液位、界位的测量、除现场指示外还可配位置变送器、报警开关进行远距离信号传递。
     指示新颖、读数直观，指示器的观察方向可根据用户的需要位置而改变。
指示结构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单、安装方便、维护费用低。
耐腐蚀、防爆、无需电源。
■主要技术指示
测量范围：300～8000mm(侧装式：300～4000mm;（顶装式：300～6000mm）
精确度：10mm
工作压力：≤2.5Mpa(普通)　
              ≤16Mpa（高压）
 介质密度：≥0.45g/cm3
介质温度：-196～＋400℃
介质粘度：≤0.4Pa·S，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液计。
连接法兰：采用化工部最新颁布的HG20592～20635－97法兰标准。
■外形尺寸
●侧装式

型号UQC-	结构特点	接液材质	测量范围L(mm)	适用介质条件			法兰连接	浮子材质
				温度（℃）	压力（MPA）	密度 （g/m³	DN （mm）
C10	标准型	301.304. 316	300-8000	150	2.5	0.45~1.95	25	304.316.T.钛合金
C11a	高温中压型	301.304. 316	300-8000	300	906	0.95~1.95	25	304.316.T.钛合金
C11b	高温高压型	301.304. 316i	300-8000	300	16	0.95~1.95	25	304.316.T.钛合金
C12	高温低压型	301.304 .316	300-8000	300	4.0	0.9-2	25	304.316.T.钛合金
C13	液化气专用型	301.304 .316	300-8000	150	2.0	0.46~0.69  0.55~0.89	25	304.316.T.钛合金
C14	普通耐腐性	316	300-8000	150	4.0	0.46~1.2	25	316.T.钛合金
C15	PVC耐腐型	PVC-U	300-4000	45	1.6	1.0~2	25	PVC-U
C16	防腐性（内寸四氟）	不锈钢里寸PTFE	300-4000	150	2.0	0.8~2	25	PTFE
C17	蒸汽夹套加热型	301.304. 316	300-4000	150	2.5	0.9~2	25	304.316.T.钛合金
C18	防霜型	301.304 .316	300-4000	-196~100	4.0	0.46~1.2	25	304.316.T.钛合金

注意：1.以上表中的外型及安装尺寸详见C10~C18图示。液位计底部的排污阀用户在订货时须注明，一般情况下液位计出厂不配排污阀。
            2.沉筒距离为300~500mm，通常为300mm。
            3.法兰连接DN可根据用户要求定制，表中所列技术参数为本公司的常规产品，如用户有特殊要求可根据实际情况作特殊设计。

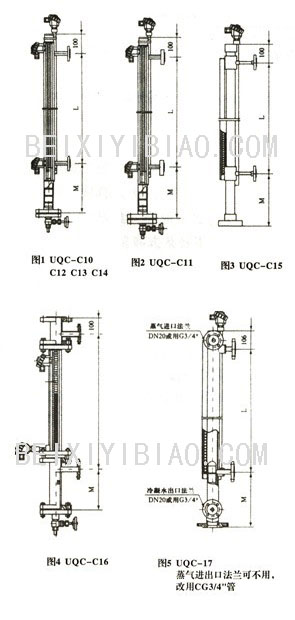

■外形及安装尺寸


                                     C10  C14

结构特点		标准型；防腐型
接液材质		不锈钢301；304；316；
测量范围L		中心距L最小300MM至最大8000MM
介质温度℃		-20~150℃
压力MPa		最大2.45MPA（根据浮子设计）
密度g/cm3		0.45~0.8（钛合金）；＞0.8（314）
黏度Pa.S		≤0.04
法兰 连接	DN	25
	PN	PN2.5
沉筒距M		300mm
外型及安装尺寸		见左图
其他选购件		LB磁性位置变送器 AK型磁性报警开关

介质温度℃		-10℃~+300℃
压力MPa		最大16Mpa
密度g/cm3		0.95~1.95
黏度Pa.S		≤0.04
法兰 连接	DN	25
	PN	PN2.5
沉筒距M		300mm
外型及安装尺寸		见左图
其他选购件		LB磁性位置变送器 AK型磁性报警开关

结构特点		高温型
接液材质		不锈钢301；304；316；
测量范围L		中心距L最小150MM至最大8000MM
介质温度℃		-10~+400℃（根据设计）
压力MPa		最大1.6MPA或者最大4.0（根据浮子设计）  保温套  最大1.6MPA
密度g/cm3		0.9-2
黏度Pa.S		≤0.04
法兰 连接	DN	25
	PN	PN2.5
沉筒距M		300mm
外型及安装尺寸		见左图
其他选购件		LB磁性位置变送器 AK型磁性报警开关

结构特点		液化气专用型
接液材质		不锈钢301；304；316；
测量范围L		中心距L最小300MM至最大8000MM
介质温度℃		-60~150℃
压力MPa		最大2. 5MPA（根据法兰设计）
密度g/cm3		0.45~0.89
黏度Pa.S		≤0.04
法兰 连接	DN	25
	PN	PN2.5
沉筒距M		300mm
外型及安装尺寸		见左图
其他选购件		LB磁性位置变送器 AK型磁性报警开关

结构特点		PVDF;PP;PVC 内腐型
接液材质		PVDF;PP;PVC-U
测量范围L		中心距L最小100MM至最大4000MM
介质温度℃		PVDF 最高80℃ PP    最高60℃ PVC-U  最高40℃
压力MPa		最大1.6MPA
密度g/cm3		1.0-2
黏度Pa.S		≤0.04
法兰 连接	DN	25
	PN	PN2.5
沉筒距M		300mm
外型及安装尺寸		见左图
其他选购件		LB磁性位置变送器 AK型磁性报警开关

结构特点		防护型（内寸PTFE）
接液材质		PTFE;
测量范围L		中心距L最小300MM至最大4000MM 当尺寸＞4000mm时旁路管由法兰隔开 标尺显示100mm至3800mm
介质温度℃		取决于液体材质
压力MPa		最大1.0MPA
密度g/cm3		0.8-2
黏度Pa.S		≤0.04
法兰 连接	DN	25
	PN	PN2.5
沉筒距M		300mm
外型及安装尺寸		见左图
其他选购件		LB磁性位置变送器 AK型磁性报警开关

结构特点		蒸汽夹套保温型；夹套真空防霜型
接液材质		不锈钢301；304；316；
测量范围L		中心距L最小150MM至最大8000MM
介质温度℃		-10~+400℃（根据设计）
压力MPa		最大2.5MPA（根据浮子设计）
密度g/cm3		0.9-2
黏度Pa.S		≤0.04
法兰 连接	DN	25
	PN	PN6.4 PN10
沉筒距M		300mm
外型及安装尺寸		见左图
其他选购件		LB磁性位置变送器 AK型磁性报警开关

型号UQC-	结构特点	接液材质	测量范围	适用介质条件				法兰连接
				温度	压力	密度	黏度	DN	PN
T30	旁通管式	301.304. 316	300~4000	-10~400	0~2.45	1.0~2	≤0.04	50	2.5
T31	碳钢护管式	301.304. 316	300~4000	-10~400	0~6.3	1.0~2	≤0.04	100	2.5
T32	不锈钢护管式	301.304. 316	300~4000	-10~400	0~2.45	1.0~2	≤0.04	100	2.5
T33	PVC防腐型	PVC-U	300~4000	-10~45	0~1.6	1.0~2	≤0.04	100	2.5
T34	防腐型（里寸四氟）	1Cr18Ni 9Ti  内寸PTFE	300~4000	-10~400	0~2.45	1.0~2	≤0.04	100	2.5
T35	蒸汽夹套 加热型	301.304. 316	300~4000	-20~250	0~1.6	1.0~2	≤0.04	100	2.5

注意：1.以上表格中外形及安装尺寸详见T30~T35图标。
      2.法兰连接DN可根据用户要求定制，表中所列技术参数为本公司常规产品，如用户有特殊要求可根据实际情况作特殊设计

T30
结构特点	旁通管式
接液材质	不锈钢301；304；316；
测量范围L	中心距L最小300mm至最大4000mm
温度℃	-10℃~400℃
压力Mpa	最大2.45MPA（根据浮子设计）
密度g/cm3	≥1.0
黏度Pa.S	≤0.04
法兰连接	DN(mm)       150
	PN(Mpa)       2.5
液位变送器	4~20mA二线制电流输出（防电磁干扰） 操作温度-20℃~70℃ 准确度1%FS±0.65cm ExdIICT4~~T6;iaIICT4
浮子室	∮60X3
顶杆	∮10X0.5
浮球	∮75X130
护套	∮101X1.2

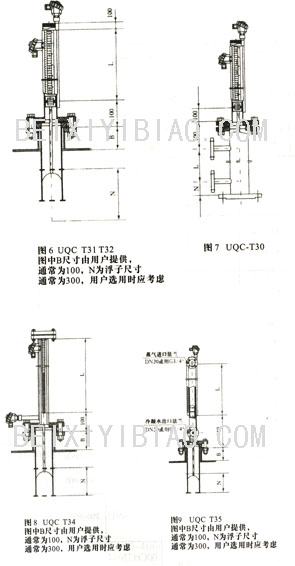

T31  T32  T33
结构特点	旁通管式
接液材质	不锈钢301；304；316；
测量范围L	中心距L最小300mm至最大4000mm
温度℃	-10℃~400℃
压力Mpa	最大2.45MPA（根据浮子设计）
密度g/cm3	≥1.0
黏度Pa.S	≤0.04
法兰连接	DN(mm)       150
	PN(Mpa)       2.5
液位变送器	4~20mA二线制电流输出（防电磁干扰） 操作温度-20℃~70℃ 准确度1%FS±0.65cm ExdIICT4~~T6;iaIICT4
浮子室	∮60X3
顶杆	∮10X0.5
浮球	∮75X130
护套	∮101X1.2
说明		图中B尺寸由用户提供，通常为100，N为浮子尺寸，通常为300，用户选用时应考虑。

T34
结构特点	防腐型（内寸四氟）
接液材质	1Cr18Ni9Ti
测量范围L	中心距L最小300mm至最大4000mm
温度℃	-10℃~400℃
压力Mpa	最大2.45MPA（根据浮子设计）
密度g/cm3	≥1.0
黏度Pa.S	≤0.04
法兰连接	DN(mm)       150
	PN(Mpa)       2.5
液位变送器	4~20mA二线制电流输出（防电磁干扰） 操作温度-20℃~70℃ 准确度1%FS±0.65cm ExdIICT4~~T6;iaIICT4
浮子室	∮60X3
顶杆	∮10X0.5
浮球	∮75X130
护套	∮101X1.2
说明		图中B尺寸由用户提供，通常为100，N为浮子尺寸，通常为300，用户选用时应考虑。

T35
结构特点	蒸汽夹套加热型；真空防霜型
接液材质	不锈钢301；304；316；
测量范围L	中心距L最小300mm至最大4000mm
温度℃	-10℃~400℃
压力Mpa	最大2.45MPA（根据浮子设计）
密度g/cm3	≥1.0
黏度Pa.S	≤0.04
法兰连接	DN(mm)       150
	PN(Mpa)       2.5
液位变送器	4~20mA二线制电流输出（防电磁干扰） 操作温度-20℃~70℃ 准确度1%FS±0.65cm ExdIICT4~~T6;iaIICT4
浮子室
