UQK-01～03浮球液位控制器

     UQK系列浮球液位控制器适用于对各种容器内液体的液位控制，当液位到达上、下切换值时，控制器触点发出通断开关式信号。
     产品系列分防爆和非防爆两大类，防爆型能用于易燃和易爆介质为1.2级及A/B/C组承压容器的液位控制器。防爆等级diiBT3.
    控制器不适用于对黄铜、不锈钢等材料有较强腐蚀作用以及含有导磁杂质的介质。
    UQK触点应经中间继电器处理后再去驱动泵阀之类大功率设备。一般一台UQK的输出信号用于泵或阀的控制就可以实现将容器内的液位控制在仪表的切换差范围内的目的。
■主要技术指标

型号名称	防爆等级	介质压力（MPA）	介质温度（℃）	切换差（MM）	整定方式	安装形式	电源及触点容量
UQK-01/01G型 浮球液位控制器		1	150	≤14	不可调	水平	220VAC 1A 100VDC 1.5
UQK-01- DIIBT3型 防爆浮球液位控制器	DIIBT3	4
UQK-02/02G型 浮球液位控制器		1	150	25～550	无级调整	水平
UQK-02- DIIBT3型 防爆浮球液位控制器	DIIBT3	4
UQK-03/03G型 浮球液位控制器		1	150	14～1000	无级调整	水平
UQK-03- DIIBT3型 防爆浮球液位控制器	DIIBT3	2.5

■结构原理
   UQK系列浮球液位控制器由互为隔离的浮球组合触头组二大部分组成。
    当被测液位升高至上切换点时，浮球1随之上升，使其端部的磁钢2向下摆动，通过磁力作用，推斥安装在外壳3内相同磁极的磁钢4上、下摆动，其另一端的动触点5便在静触点2-2间连通。当液位下降至下切点时，情况正好相反，静触点1-1被接通。上切换点至下切换点之间的区域称为切换差区域。

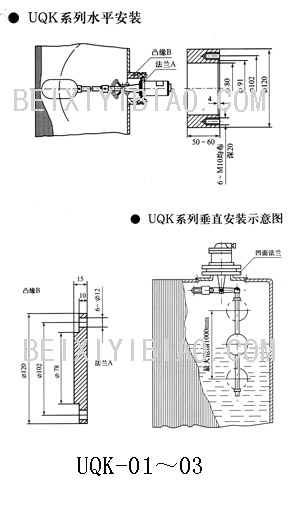

■安装示意图

UQK-01、02安装法兰通径不得小于Φ80，以免浮球进不了容器造成无法安装的后果。        单位：mm

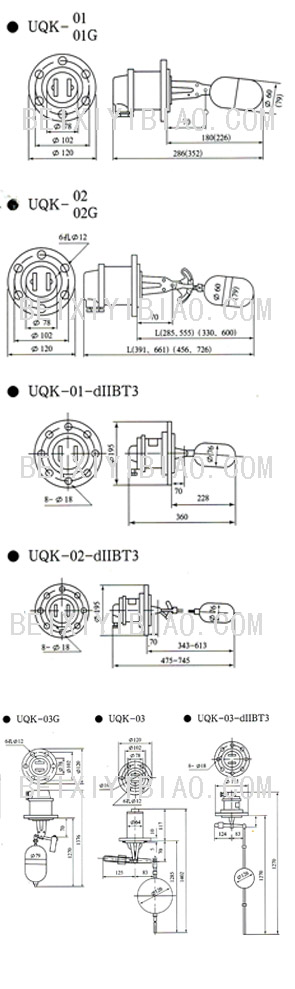

■外形及安装尺寸

注：【】内尺寸分别为UQK-01、02型尺寸
         UQK-01、02、03-dⅡBT3采用标准法兰安装
标准：HG5016-1958 Pg40,Dg80(相当于GB2555-1981 Pg40,Dg80)

凸面法兰（用户自配凹面法兰）
