UZG系列振杆式物位控制器

编号:

型号:

类别:机械式物位计

UZG系列振杆式物位控制器

    振杆式物位控制器是一种新颖的物位控制器，它和音叉式物位控制器相仿，利用自激振动的振动杆受物料的阻尼停振德现象来检测物位，由于结构上的特点，与其它类型的料位控制器想比，振杆式物位控制器具有抗粉尘粘附影响能力强，工作适应能力强，工作稳定性好，还具有一定的抗腐蚀能力等优点。
    UZG系列振杆式物位控制器适用于敞口或密封容器内各种粉料，颗粒料以及小块的物位控制和报警。对于密度小于0.8g/cm3的轻度粉料应通过粉料样品试验确定是否适用。仪表不适用于粘滞或结晶介质。
■主要技术指标
介质压力：1.0MPA
 环境温度：-25～55℃
 继电器输出：单刀双掷，触点容量：220VAC 1A
 报警选择：
                   上限报警：开关拨在A一侧，无物料时，报警灯
                                       发亮，有物料时，报警灯熄灭。
                   下限报警：开关拨在B一侧，无物料时，报警灯
                                      熄灭。有物料时，报警灯发亮。
 出线螺母：2-M20*1.5
■规格型号
型号 规格 介质温度（℃） 安装形式
UZG-01 标准型 -40～85 螺纹连接M20*1.5
UZG-01H 保护型 法兰连接采用GB9119-8-1988Dg125，Pg1.0MPA标准法兰
UZG-01C 加长型
UZG-01G 高温型 85～155 螺纹连接M50*1.5
■结构原理
      UZG系列振杆式物位控制器由振动杆组件和电子线路组件组成。振杆组件是仪表的敏感部件，它是由一对压电晶片激励的高Q值自激机械谐振系统
      振杆没有接触到物料以前，振杆以其固有谐振频率作机械振动，当物料碰到振杆后，振杆的振动受到阻尼，使振动减弱或停振。振动状态的这种变化经过电子放大器的作用，使继电器的触点转换。从而输出报警或控制信号。
■安装使用注意事项：
    控制器工作时，报警信号灯亮，继电器释放；报警信号灯熄，继电器吸合。
控制器出厂时，控制器的控制状态都设定在A状态，若需要使用下限报警，则必须将控制器内的妞子开关拨到B位置，见接线调节示意图。

●UZG-01H型采用法兰连接，用户安装时，配合法兰应采用GB119-8-1988 Dg125，Pg1.0MPa凸面法兰，法兰尺寸见图。

●UZG系列振杆式料位控制器可以顶部垂直安装，也可以侧面安装，侧面安装时控制器应向下倾斜70度，以避免料物堆集在控制器上造成误信号。

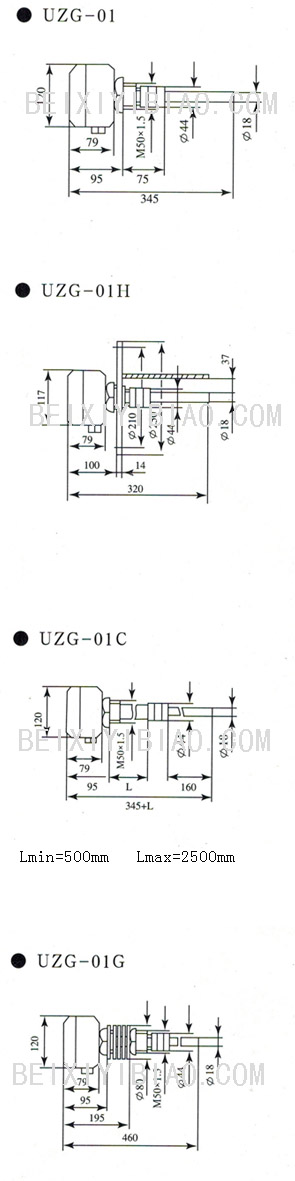

■外形及安装尺寸                             单位mm

■订货须知
      用户订货时，须写明型号、规格。如选用加长型，还必须指明加长部分的长度L。
