UTD-144LD/144LVD智能型电动浮筒液位变送器

编号:

型号:

■概述
UTD-144系列产品是我厂引用福克斯波罗公司144LD、144LVD原装进口表头组件生产的智能型电动浮筒液位变送器，它可以测量液位、界面、或者液体比重。
福克斯波罗公司生产的144LD、144LVD智能型表头均有极高的精确度和稳定性，配上我厂生产的浮筒组件，由于我厂有长期生产电动浮筒的经验，所以测量得到可靠的保证，并使表头的各项技术指标得到满足。
144LD、144LVD智能型电动浮筒液位变送器根据阿基米德浮力原理进行设计，利用微小的金属膜应变传感技术，用于测量液体的液位、界面、或密度。可通过现场按键进行常规设定操作，也可以使用PC软件或通过使用通用的终端，方便地进行远程组态和监控。该类变送器可在各类危险场所正常工作。
本表可采用HART或FOXCOM通信协议，并可带有现场液晶显示。该表的一大优点是带本机按键，在没有手持HART通信器的情况下，在现场使用按键可方便地进行零位、量程的设置、调整，免去昂贵的手持HART通信器的购置。所以UTD-144系列智能型电动浮筒液位变送器不失为同类产品中用户的首选产品。

■主要技术指标
安装形式：                          适用表头形式：
         外浮筒顶底法兰安装         UTD-144LD
         外浮筒侧侧法兰安装         UTD-144LD、UTD-144LVD
         外浮筒顶侧法兰安装         UTD-144LD
         外浮筒底侧法兰安装         UTD-144LD、UTD-144LVD
         外浮筒顶置法兰安装         UTD-144LD、UTD-144LVD
精确度：±0.3%FS（UTD-144LD）
          ±0.2%FS（UTD-144LVD）
电气罩壳：IP65（NAME 4X）
输    出：信号范围4~20mA/20~4Ma
指示器：LCD指示器
          5位数字可组态成%，mA或其它物理单位
供电电压：12~42VDC
操作条件：过程温度-196℃~+400℃（UTD-144LD）
                  -50℃~+120℃（UTD-144LVD）
量    程：500、800、1200、1600、2000mm
介质比重：0.1~1.5g/cm3
界面测量最小比重差：0.1 g/cm3
工作压力：4、6.3、16、25MPa
          144LVD最大工作压力：PN10/CLASS600
          144LD最大工作压力：PN25/CLASS600
本安型等级：ExiaICT4
隔爆型等级：ExdIBT6
法兰标准：采用化工部HG20592~20635-1997法兰标准
电气接口：M20 1.5或1/2-14NPT
通    讯：HART通讯标准
最小负载：250Ω
软    件：ABO991，WPP991，PC20
硬    件：PC（或与IBM兼容计算机）用的MODEM MOD991
手持终端器：HT991
■特点
通过HART或FOXCOM协议进行通讯
利用本机按键进行常规操作
不必在控制室，在现场也可方便地进行标定测量范围
可记录测量点的数据
连续自诊断
可组态设定安全报警值
本机按键操作可通过软件锁定
用于回路检查的模拟量输出仿真
本机显示可按%，mA或其他物理单位自由组态
信号噪声抑制采用智能Smarl滤波
线性特性或用户要求的特性
传感器处的过程温度范围为-195℃~+400℃
提供各种适用于腐蚀性介质的材料
测量原理：利用微小的烧结金属膜传感器技术传感器同带有远方安装的放大器可分离安装
■型号规格

型号	规格										内容
UTD-144L
	D										智能型带扭矩管的电动浮筒变送器
	VD										智能型的电动浮筒变送器
	系列型号	R									顺时针在变送器右面安装
		L									逆时针在变送器左面安装
		夹持体安装方向	01								外浮筒顶底法兰（仅限于LD）

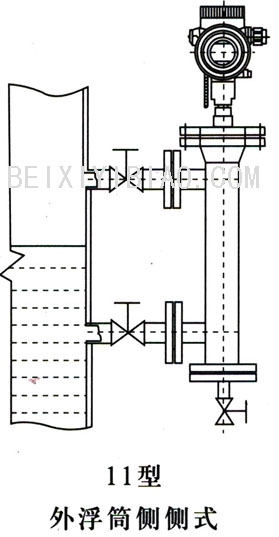

			11								外浮筒侧侧法兰
			21								外浮筒顶侧法兰（仅限于LD）

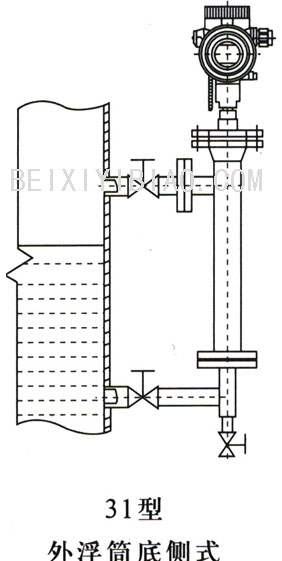

			31								外浮筒底侧法兰
			51								内浮筒顶置法兰
			安装形式	L							液位
				I							界面
				D							密度
				测量方式	N						常温型-40℃～120℃
					H						高温型120℃～350℃（仅限LD）
					工作温度	4.0					PN4.0
						6.3					PN6.3
						16					PN16
						25					PN25
						X					其他压力等级
						工作压力					500～2000MM或英制单位
							测量范围	C			不锈钢1Cr18Ni9Ti
								G			碳钢
								X			其他材质
								筒体及连接法兰材质	A		ExiaIICT4
									B		ExdIIBT6
									防爆标志	0	筒体无夹套

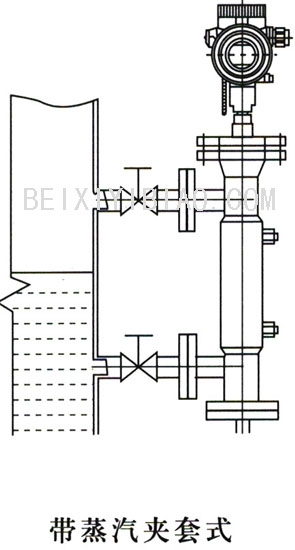

										Z1	蒸汽夹套G1/2”外螺纹安装
										Z0	蒸汽夹套法兰安装；法兰标准PN1.0DN15 JB/82.2-1994
										蒸汽夹套

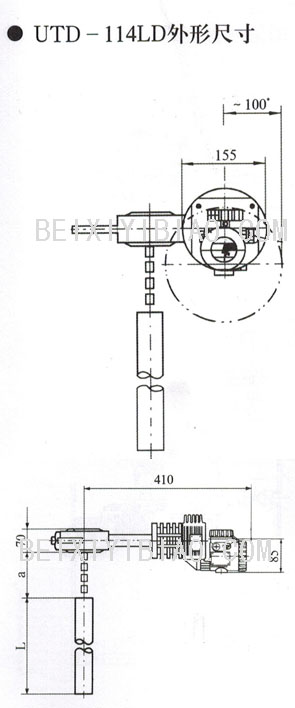

UTD-144L

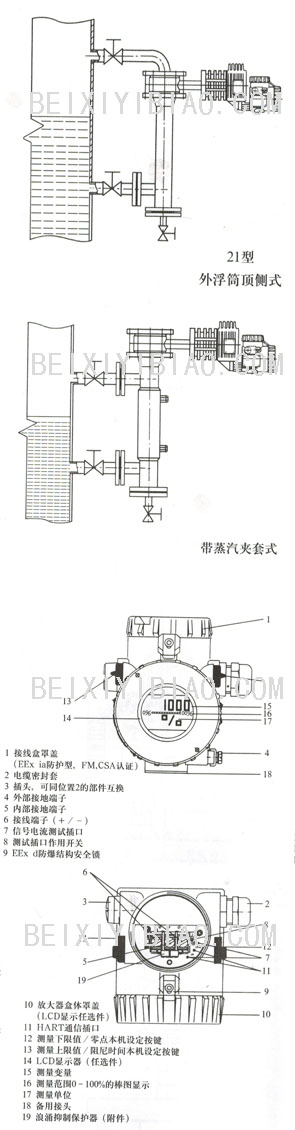

●UTD-114LVD安装形式图

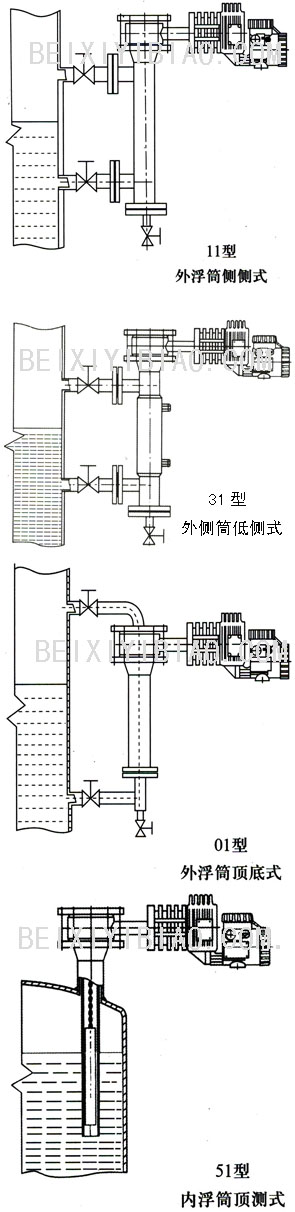

●UTD-114安装形式图

■变送器调校
低位、高位设置
湿调校(变送器用液体在仪表车间或在现场进行的调校效验也称为工作状态调校)
a、效验设备：
1. 带现场显示的MA表，或万用表
2. 螺丝刀：￠＜3MM
若过程条件允许，变送器可现场安装后进行校准。
b、调校步骤：
设定条件（如液位为低位值），按0%健超过5秒，根据现场显示值修正4MA低位值。
设定条件（如液位为高位置），按100%健超过5秒，根据现场测量值修正20MA高位置。
1、干调校（变送器在仪表车间用配重砝码调校）
a、效验设备：
1.24VDC电源
2.带显示的MA表或万用表
3.螺丝刀￠＜3MM
4.设定重力的重量可达4KG，挂重盘挂在浮筒的位置。
b、调校步骤：
将变送器置于工作位置，按图接线后加低位置时重力F0（必须考虑称重盘的重量），根据当时显示值调节零位（4MA），按0%健时超过5秒。加高位值时重力F100根据显示值调节量程（20MA），按100%健时超过5秒。
■订货须知
1、型号
2、测量范围L(MM)
3、被测介质工作压力（MPA）
4、被测介质比重（g/cm3）
5、被测介质温度（℃）
