电站测温用热电偶、热电阻

编号:

型号:

类别:热电阻

电站测温用热电偶、热电阻

电站测温用热电偶、热电阻（引进法国CMR公司制造技术）
　　本厂是测温仪表专业生产厂，具有三十多年生产历史、雄厚的设计力量和精湛的制造技术，一九八三年，我厂被原机械工业部定点为我国30万、60万千瓦等发电机组及辅机提供配套测温仪表。
　　随着我国电力工业的不断发展，急需各种适用于电站的热电偶和热电阻，以代替进口。本厂先后引进了专业制造技术和设备，并在原有产品基础上，参考美国的EBASCO规格，对产品进行重新设计，增加了新的品种，使整个配套系列的品种、规格完全符合国产或引进的30万、60万千瓦发电机组以及国内其它机组配套需要，并以优异的质量来满足市场，应符合JB/T9238-1999及JB/T8622-1997标准。
·量程规格
类别 代号 分度号 测温范围℃ 精度等级 允许偏差△t
镍铬-镍硅 WRNT K 0~800 I ±1.5℃或±0.004ItI
II ±2.5℃或±0.0075 ItI
镍铬-铜镍 WRET E 0~600 I ±1.5℃或±0.004ItI
II ±2.5℃或±0.0075 ItI
铜-铜镍 WRCT T -40~350 I ±0.5℃或±0.004ItI
II ±1℃或±0.75% ItI
铂电阻 WZPT Pt100 -200～500 A级 ±（0.15+0.002│t│）
B级 ±（0.15+0.005│t│）
铜电阻 WZCT Cu50 -50～150 Ⅱ ±（0.3+6.0×10-3t）
注:“t”为感温元件实测温度，对于铂电阻则和铜电阻则为感温元件实测温度的绝对值。
·公称压力
　　一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
·热电阻绝缘电阻
　　常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度应在15～35℃范围内，相对湿度应不大于80%，常温绝缘电阻值应不小于100MΩ。
·热电阻允许通过电流
　　通过铂电阻的测量电流最大不超过5mA
■热套式电偶
　　热套式电偶主要用于测量蒸气管道及锅炉温度。
　　热电偶采用热套保护管与电偶可分离分式，使用时，用户可将热套焊接或机械固定在设备上，然后装上电偶就可工作，它的优点是提高了保护管的工作压力和使用寿命，又便于电偶的维修或更换，目前这种结构形式被国外广泛采用。
　　本厂生产的热套保护管采用了引进设备和深盲孔技术加工而成，端部不用焊接，提高了热套的强度和使用寿命。
　　热套式热电偶产品有五种不同的结构和安装方式，用户可根据不同的温度、压力及蒸气流速来选用，安装尺寸及方式参照EBASCO规范。

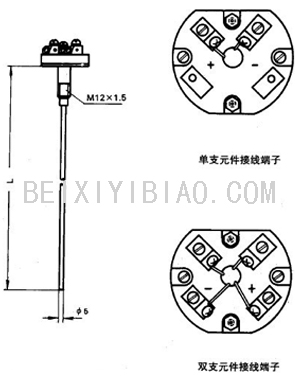

·热电偶感温元件
　　用途：可作热电偶直接使用，亦可作为热套式热电偶维修更换元件使用。
名称 型号 分度号 长度Lmm
单支感温元件 WRNT-001 K
  1. 800
  1. 850
350   900
400   950
450   1000
500   1050
550   1400
600   2270
650   2770
700   3200
750   3500
双支感温元件 WRNT2-001
单支感温元件 WRET-001 E
双支感温元件 WRET2-001

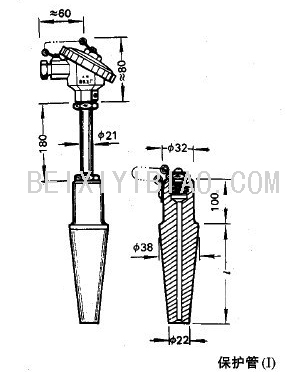

·热套式热电偶
名称 型号 分度号 测温范围 公称压力 流速 保护管材料
单支热电偶 WRBR-01 K 0~600℃ ≤29.4Mpa ≤100m/s 1Cr18Ni9Ti
不锈钢
WRER-01 E
双支热电偶 WRNR2-01 K
WRER2-01 E













·烟道、风道热电偶
用途：使用在烟道及风道上测温
名称 型号 分度号 测温范围 公称压力 保护管材料 L×1
单支热电偶 WRNR-12 K 0～800℃ ≤9.8MPa 1Cr18Ni9Ti
不锈钢 		480×230
680×430
880×630
1380×1130
WRER-12 E 0～600℃
双支热电偶 WRNR2-12 K 0～800℃
WRER2-12 E 0～600℃











注:BASCO规范

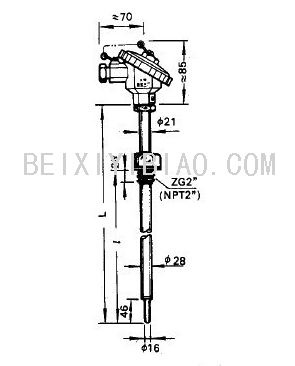

·高温高压热电偶
名称 型号 分度号 测温范围 公称压力 流速 保护管材料
单支热电偶 WRNR-13 K 0～565℃ ≤29.4MPa ≤100m/s 0Cr18Ni12MO2Ti不锈钢
WRER-13 E
双支热电偶 WRNR2-13 K
WRER2-13 E
置入长度I（mm）:50、100、150
注：*│1(mm)=│+100或│+150

·中温中压电偶
名称 型号 分度号 测温范围 公称压力 流速 保护管材料
单支热电偶 WRNR-14 K 0～340℃ ≤29.4MPa ≤30m/s 0Cr18Ni9Ti不锈钢
WRER-14 E
双支热电偶 WRNR2-14 K
WRER2-14 E

置入长度I（mm）:50、100、150、200、250、300
1≤250 mm时，保护管可用于600℃。

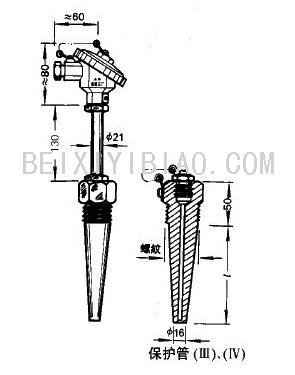

·低温低压热电偶
名称 型号 分度号 测温范围 公称压力 流速 保护管材料
单支热电偶 WRNR-15 K 0～260℃ ≤2MPa ≤9m/s 保护管（Ⅲ）
M33×2
WRER-15 E
双支热电偶 WRNR2-15 K
WRER2-15 E
单支热电偶 WRN-15A K 保护管(Ⅳ)
ZG1＂（NPT＂）
WRER-15A E
双支热电偶 WRNR2-15A K
WRER2-15A E
保护管材料：1Cr18Ni9Ti不锈钢
置入长度：1（mm）50、100、150、200、250、300、350、400、450、50
1≤250 mm时，保护管可用于600℃。

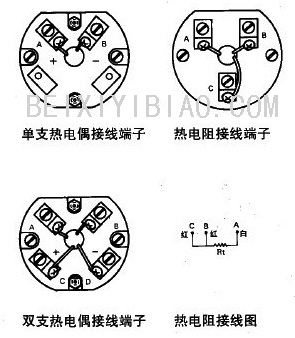

■安装结构示图

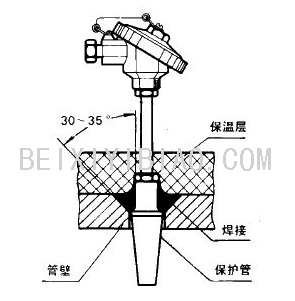

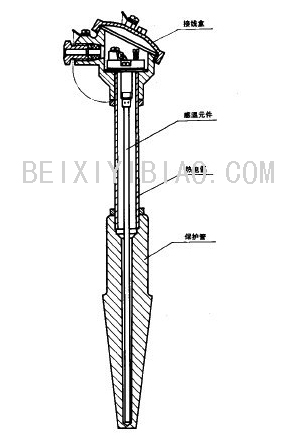

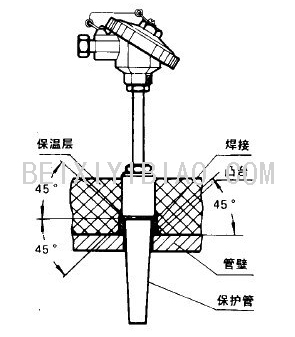

 ·01型热套式热电偶安装结构示图

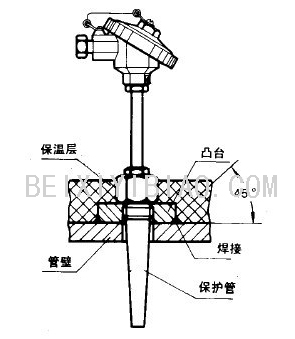

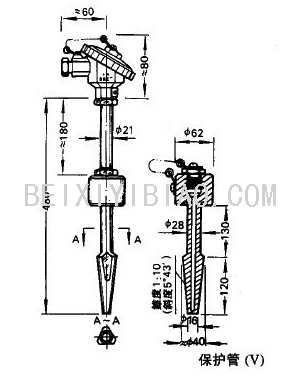

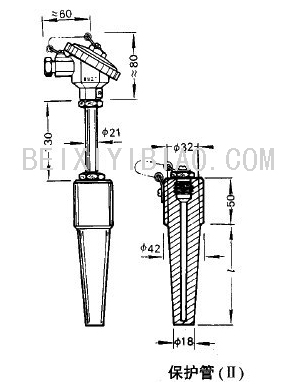

·13型高温高压热电偶安装结构示图

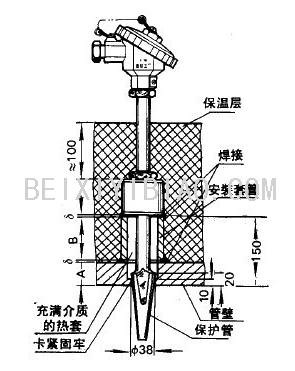

·13型高温高压热电偶安装结构示图

·13型高温高压热电偶安装结构示图

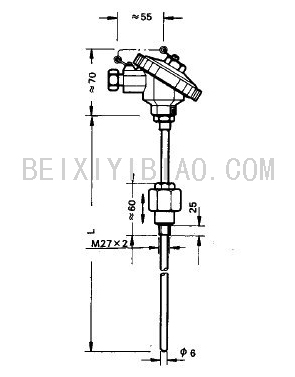

■轴承温度计

　　轴承铂电阻温度计和轴承热电偶温度计主要用于测量电站各种带有轴承温度，温度计带有比震结构使之能紧贴在被测轴承表面，从而提高了温度的测量的准确性。
轴承热电偶
名称 型号 分度号 测温范围 保护管长度
Lmm
单支轴承热电偶 WRNT-31 K 0~200℃ 100
150
200
250
300
WRET-31 E
双支轴承热电偶 WRET 2-31 K
WRET 2-31 E




轴承热电阻
名称 型号 分度号 测温范围 热响应时间 保护管长度
Lmm 		精度等级
轴承铂电阻 WZPT-31 Pt100 0~100℃ T0.5≤20s 100
150
200
250
300 		B级


■其它用途热电偶、热电阻

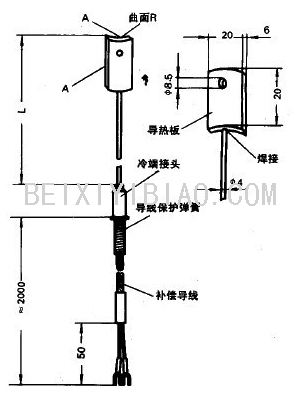

·锅炉炉壁热电偶
　　锅炉炉壁热电偶采用Φ4mm的铠装热电偶做测温元件，做成电缆状，热接点紧固在带有不同曲面的不锈钢导热板上，可用于锅炉管壁、炉壁及其它圆柱体表面的测量温度。技术条件符合GB/和8404-2001规定。

WRNT-11  WRET-11
测温范围℃：（WRNT-11）0~800
          　　　   (WRET-11)0~600
分度号：K或E
热响应时间T0.5S：接壳式≤0.8   绝缘式≤2.5
安装方式：三点焊接（A部为焊接点或用M8螺钉固定）
曲面R尺寸：R=29mm   R=100mm
导热板面积：20*40mm2
结构方式：接壳式（最长L=25000mm）
          　　  绝缘式（最长L=8000mm）
长度Lmm：3000  4000  6000  10000  15000  20000  25000

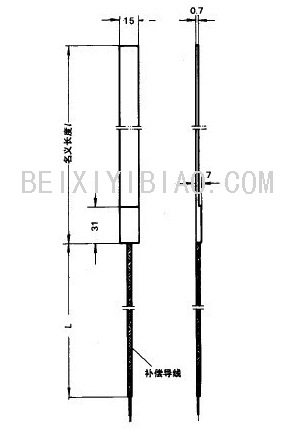

·电机铁芯热电偶
　　电机铁芯热电偶主要用于测量电机的定子铁芯温度，它除具有一般热电偶的特性外还具有抗振、耐压等优点，它的外保护层由非金属绝缘材料构成溥片状，因此具有良好的绝缘性能。使用是，可直接嵌入电极的铁芯，它与显示、记录、调节仪配合能直接测量0～150℃范围内温度。

WRCT-01
测温范围：0～150℃
分度号：T
热响应时间：T0.5S＜30
名义长度L和补偿导线长度L（mm）
                  60*2500  294*4000  390*4500
                  570*4500  590*4800  797*12700

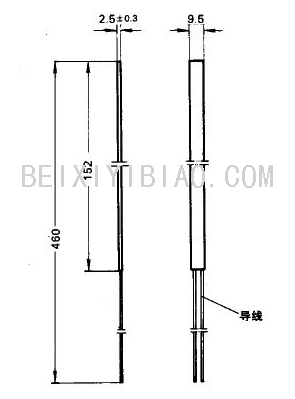

·电机绕组铜电阻
　　电机绕组铜电组主要用于测量大、中、小、型电机绕组、定子及其它小间隙表面测温场合，它除具有热电阻的一般特性外，还具有抗振、耐压等优点，保护片采用非金属绝缘材料提高了元件的绝缘性能，它是电力工程中必不可少的测温元件。

WZCT-201
测量范围：0～120℃
分度号：Cu50
电阻比值：W=R100/R0=1.428±0.002
           R0=50±0.050Ω
压力试验：平面静压不小于0.14Mpa
热响应时间：T0.5S：＜30
