UYZ－50002系列电容物位计

■概述
       UYZ－50002系列电容物位计是UYZ－50电容物位计中的一个系列产品，电路板采用SMT技术，应用SMD表面贴装元器件，具有技术先进，质量稳定，代表九十年代的水平。仪表运用电容测量技术测量物位，并且具有本质安全防爆性能的二线制仪表，要求防爆时，仪表与隔离安全栅配套使用，仪表为液体、粉料和粒料测量提供了可靠的方法，仪表不适用于粘滞导电介质。
■原理
       一个高频振荡信号交替接通一个稳定的参考电容和探测电极。电极电容随电极周围物料的高度而改变，这一电容变化改变振荡频率，频率变化量正比于物料的高度。这种频率变化量产生的电压，并且转换成4～20mA电流输出信号。
■型号表示：

1.  绝缘式：内电极1Cr18Ni9Ti杆外套聚四氟乙烯管护套，外电极用户自备（金属容器内壁或辅助电极）。
2.  同轴裸极式：内电极1Cr18Ni9Ti杆，外电极1Cr18Ni9Ti管。
3.  裸极式：内电极1Cr18Ni9Ti杆，外电极用户自备（金属容器内壁或辅助电极）。
4.  同轴绝缘式：内电极1Cr18Ni9Ti杆套聚四氟乙烯管管，外电极1Cr18Ni9Ti管。
5.  绝缘双极式：内电极1Cr18Ni9Ti杆套聚四氟乙烯管管，外电极1Cr18Ni9Ti杆。
6.  裸双电极式：内电极1Cr18Ni9Ti杆，外电极1Cr18Ni9Ti杆。
7.  绝缘绳式：内电极1Cr18Ni9Ti钢丝绳，外电极用户自备（金属容器内壁或辅助电极）。
8.  裸绳式：内电极1Cr18Ni9Ti钢丝绳，外电极用户自备（金属容器内壁或辅助电极）。
■主要技术指标
电源：24VDC±5％
 输出信号：4～20mADC
 负载电阻：0～500Ω
 输出阻尼：0或3S（利用跨接器“J7”选择）
 校准：零位和满量程
 满量程电容迁移量：A：30～180pF；B：70～2400pF
 测量范围：0.5，1.0，1.5，2.0，2.5，3.0m
 防爆标志：iaⅡBT4～6
■选型指南
为了使仪表现场工作获得理想的效果，用户必须根据被测介质的物理性能，正确选用电极形式和仪表结构。

1、 导电液体的液位测量，选用UYZ-51X2时，若容器不导电，需加一根辅助电极至液位以下，上端与法兰导电连接。（仪表不适合用于粘滞导电介质的测量）。
2、 绝缘不粘滞液体的液位测量选用UYZ-52X2。
3、 绝缘粉料的料位和粘滞绝缘液体的液位测量，选用UYZ-53X2，安装时电极与地（容器或辅助电极）绝缘，容器不导电时，炫耀辅助电极。
4、 导电液体，导电性能不良的导电介质或有一定漏电的非导电介质，如果它们的流动性尚可，宜选用UYZ-51X4。
5、 UYZ-55X2用于流动性较差的导电液体介质液位的测量。
6、 UYZ-56X2用于流动性较差的绝缘液体介质液位的测量。
7、 UYZ-57X2用于大量程导电液体介质液位的测量。
8、 UYZ-58X2用于大量程绝缘液体介质液位的测量。
■接线图

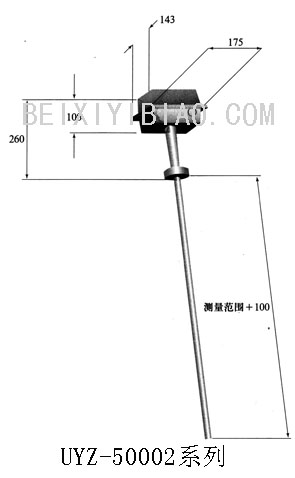

■外形尺寸

■订货：
订货时需要注明型号、测量范围。分离型还需要注明同轴电缆长度。
  例：UYZ-521B2   1.5米
   电容物位计：电极型式为同轴裸极式：介质温度-40～85℃
   电容迁移量：70～2400pF，4-20MADC二线制，测量范围1.5米
