WR WZ系列　可动式热电偶热电阻

编号:

型号:

类别:热电阻

WR WZ系列　可动式热电偶热电阻

WR  WZ系列　可动式热电偶热电阻
　　可动式热电偶（阻）上节带可动式固定螺纹，可在360°方向任意安装。维修时可拉上节及元部分，不需缷压停机，故有使用方便的优点，其技术条件仍符合JB/T9238-1999和JB/T8622-1997要求。

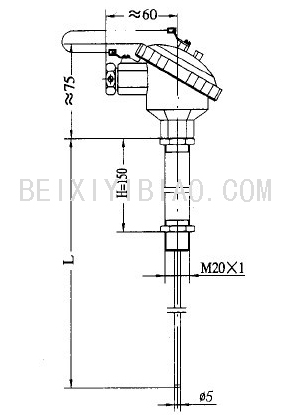

■型号和规格（元件）
类别 型号 分度号 测温范围℃ 结构特征 保护管直径D 规格
总长
L(mm)		 插深
l(mm)
镍铬-镍硅 WRN-235T
WRN2-235T		 K 0-800 M20×1固定螺纹（可动式） φ5 250
300
350
400
450
500
550
600
650
700		 L-H
H=150
镍铬-铜镍 WRE-235T
WRE2-235T		 E 0-600
铂电阻 WZP-235T
WZP2-235T		 Pt100 -200~500
注：2为双支，如WZP2等。
■型号表示
W 规格 内容
  R   热电偶
Z   热电阻
  N   镍铬-镍硅
E   镍铬-铜镍
P   铂电阻
  - 2   固定螺纹
  3   防水式
  5   元件直径
  T 特殊
W □ □ - □ □ □ □

（套管）
S 规格 内容
  Z   锥形
M   直管
  -   -
9   焊接式
4   固定法兰
2   固定螺纹
  保
护
管
直
径
D		   φ22
  φ18
  φ16
  φ15
G 英制螺纹
S □ - □ □ □ □


■型号与规格（套管）

型号：SZ-922
测量范围：-200-600℃
公称压力：≤29.4MPa
流速：≤100m/s
M：M20×1
L：50　100　150
材料：0Cr18Ni12M02Ti

型号：SZ-918
测量范围：-200-340℃
公称压力：≤14.7MPa
流速：≤30m/s
M：M20×1
L：50　100　150 　200　250　300
材料：1Cr18Ni9Ti

型号：SZ-216保护管螺纹　T=M33×2 S=45
      SZ-216G保护管螺纹　T=ZG1 S=36
测量范围：-200-260℃
公称压力：≤9.8MPa
流速：≤9m/s
M：M20×1
L：50　100　150 　200　250　300　350　400　450　500
材料：1Cr18Ni9Ti

型号：SZ-415
测量范围：-200-800℃
公称压力：≤9.8MPa
流速：≤80m/s
M：M20×1
L：150　200　250
材料：1Cr18Ni9Ti

型号：SM-418
测量范围：-200-800℃
公称压力：≤9.8MPa
流速：0
M：M20×1
L：150　200　250　300　350　400　500
材料：1Cr18Ni9Ti
