UQK-61系列浮球磁性液位控制器 （IE级核电站用)
■概述
UQK-61系列浮球液位控制器是利用浮球内藏微动开关发讯的液位开关，因外部无任何可动机械，特别适用于含有固体、半固体状漂浮物的液体；如下水道处理用水、工厂废水池及其他液体槽液位自动报警和控制，当液体到达给定位置时，控制器迅速翻转，使微动开关发讯号。动作范围可在现场自由整定。
IE级UQK-61系列浮球磁性液位控制器，由于通过了放射性和抗震试验可用于核电站液位自动报警。
■主要技术指标
外形尺寸：浮球￠88X172、接线盒最大外径￠205.高142
安装法兰尺寸：HG20592-97 DN100 PN0.6MPA,螺栓孔中心园直径￠170,4孔-￠18
法兰外径：￠205
输出信号：微动开关单刀双掷触点输出15A 1/2NPT 250VAC;0.6A 125VDC;0.3A 250VDC
触点寿命：5X104
介质温度：-10℃～﹢55℃，IE级控制器为-10℃～﹢80℃
调节范围：0.3米～4米（6米、13米、20米、为IE级特规）
主要部件材质：浮球ABS塑料；重锤：碳钢或铸铁外涂保护漆；悬索：尼龙绳 导线：三芯橡套软电缆（耐油丁笨橡胶）
抗震要求（IE级控制器）：能承受秦山二期核电站抗震试验反应谱。
放射性（IE级控制器）：2X104GY
■型号规格
|
型号9+ |
开关数量 |
构成 |
适用场合 |
|
UQK-611 |
单点 |
浮球组件（电缆长5M）悬索￠5长6M
重锤、支持具 |
漂浮物极少的污水 |
|
UQK-612 |
双点 |
浮球组件（电缆长5M）每点一只
悬索￠5长6M
接线盒、重锤、夹持具（每点一个） |
漂浮物较多的工业污水及生活污水 |
|
UQK-613 |
三点 |
|
UQK-614 |
四点 |
|

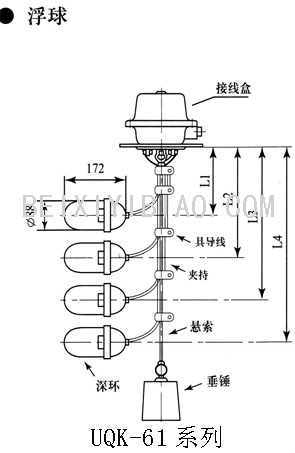

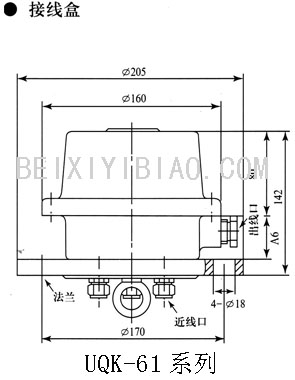

■外形及安装尺寸
■接线端子图
■订货
1. 产品型号、名称、规格；
2. 液体介质；
3. 多点发讯位置高度；
4. 其他特殊要求（如导线、悬索长度等）。
订货参数表
|
UQK-61 |
UQK-61系列浮球磁性液位控制器 |
|
|
1 |
单点 |
|
|
2 |
双点 |
|
|
3 |
三点 |
|
|
4 |
四点 |
|
|
|
无 |
常规 电缆长度5米 |
|
|
|
1Xm |
特殊 电缆长度X米 |
|
UQK-612/10M 举例：双点电缆长度10M |
