UTD-C-IAIICT电动浮筒液位(界面)变送器
产品编号:20150520-140832-1863
产品名称:UTD-C-IAIICT电动浮筒液位(界面)变送器
产品型号:UTD-C-IAIICT
所属类别:产品中心 » 物位仪表 » 液位变送器 » 液位变送器

    UTD-C型电动浮筒液位(界面)变送器是DDZ-III型电动单元组合仪表中变送器的一个重要品种,它广泛用于工业过程中容器内易燃介质及其他一般介质液位及界面的连续测量。仪表采用二线制,用特殊涡流式差动变压器直接检测扭管转角,机构简单,精度高,并装有特殊滤波器可以压制液面快速波动的影响。仪表输出4-20MA直流标准信号,与DDZ-III型电动组合仪表其他品种配套使用,实现液位自动控制。

    Utd电动液位(界面)变送器不适宜在强粘滞或会分析出结晶的介质中工作,也不适宜在振动场所工作。


型号说明

仪表型号分为四节:

UTD

()()

()

()()

第一节

U-物位仪表

T-浮筒式

D-电动变送器

第二节

前一位表示仪表结构及安装型式

0-外浮筒室顶底法兰安装

1-      外浮筒室顶底法兰

5-内浮筒顶置法兰安装

6-内浮筒顶侧法兰安装

后一位表示被测介质条件

1-      液面

2-      界面

3-      高压

5-高温

第三节

C-III型仪表

4-20MA

第四节

IaIICT5防爆等级

非防爆表第四节无


要燃性气体、蒸汽级别、温度一览表



T1

T2

T3

T4

T5

T6

IIA

1.      烃类

甲烷、乙烷、丙烷

2.      芳烃类

笨乙烯

3.      笨类

笨、甲苯,二甲苯

三甲苯

一氧化碳

苯酚

丙酚

醋酸

氯乙烷、氯丙烷

氨、乙晴

1. 烃类

丁烷、环戌烷

1.      链烯类

丙烯

2.      苯类

乙苯、异丙苯

甲醇、丁醇

环已烷

甲酸

戌烷

葵烷

环乙烷

松节油

石油

煤油



柴油

戌烷

乙醇

乙醛



三甲胺



亚硝酸乙脂

IIB

丙炔、丙烯晴、氰化氢、焦炉煤气

乙炔、环氧乙烷、呋喃

二甲醚

四氯糖醇

丙烯醛

四氢呋喃

硫化氢

二四

乙氟

醚乙





IIC

氢、水煤气

乙炔





二硫化铁

硝酸乙脂


规格和参数

型号和名称

结构形式

测量范围(MM

工作压力、温度

比重(比重差)范围

UTD-01C-iaIICT5

电动浮筒液位变送器

外浮筒室顶底法兰

300500800120016002000

6.416MPA

150

0.5-1.5

UTD-51C-iaIICT5

电动浮筒液位变送器

内浮筒顶置法兰

300500800120016002000

6.416MPA

150

0.5-1.5

UTD-61C-iaIICT5

电动浮筒液位变送器

内浮筒侧置法兰

300500800120016002000

4MPA

150

0.5-1.5

UTD-13C-iaIICT5

电动浮筒液位变送器

外浮筒侧侧法兰

300500800120016002000

32MPA

150

0.5-1.5

UTD-05C-iaIICT5

电动浮筒液位变送器

外浮筒顶底法兰

300500800120016002000

6.416MPA

150

0.5-1.5

UTD-02C-iaIICT5

电动浮筒液位变送器

外浮筒顶底法兰

500800

6.416MPA

150

0.1-0.5

UTD-52C-iaIICT5

电动浮筒液位变送器

内浮筒顶置法兰

300500800

6.416MPA

150

0.1-0.5

UTD-62C-iaIICT5

电动浮筒液位变送器

内浮筒侧置法兰

300500800

4MPA

150

0.05-0.2

3、技术指标

a.仪表精度:液位变送器-1级(普通型)

           高温,高压液位变送器-1.5级

           界面变送器-1.5级

b.输出讯号UTD-C-iaIICT5-4~20MADC

c.工作温度:环境温度-25℃~70℃

             相对湿度≤95%



d.负载电阻:UTD-C-iaIICT5-0~410Ω

c.供电电源:UTD-C-iaIICT5 直流24±5%V

f.防爆:UTD-C-iaIICT5与DFA-3100检测端安全栅配合组成安全火花电路,适用于IICY5爆炸性危险场所可燃性气体、蒸汽级别、温度分组见表一

e、接线盒出线螺孔 2、孔-M20*1.5

f、接线端子图


仪表工作原理和结构

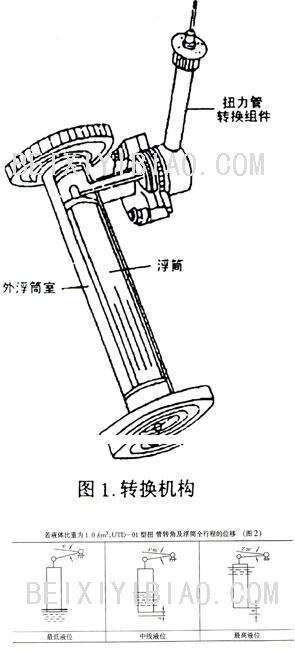

    仪表由转换机构和变送组件两大部分组成。转换机构感受液位变化输出扭杆角位移,变送组件接受角位移信号输出标准电流变送信号。

本仪表安装尺寸与本厂老电动沉筒及气动沉筒仪表通用,故用户可以很方便地用仪表替换本厂UTD电动浮筒液位测量仪表系列、UTD-C-DiaIICT4防爆电动浮筒液位测量仪表系列或UTQ气动浮筒液位测量仪表系列。



.变送组件



变送组件接收转换机构送来角位移信号(0-3°)输出4-20MA(UTD-C-iaIICT5)

变送组件由差动电感组件、输入印刷板、输出印刷板、调另、调满电位器组成,差动电感组件包括涡流差动变压器和动壁。动壁一端装在心轴上随心轴转动,动壁另一端穿入涡流差动变压器铁芯内在铁芯气隙中作弧线摆动。输入板可配置“双T滤波器”用以抑制由于液面骚动引起的仪表输出波动。调另及调满旋钮设置在表壳便于调校。由于电路参数的巧妙配置,调满时对仪表另位影响极小调校十分便捷。

调校

仪表出厂前已调校和效验合格

液位变送器:按比重1和额定量程长度校准

界面变送器:其中UTD-O2C,UTD-52C按比重介质比重1,用户必须在仪表安装前按被测介质的实际比重重新校准。

初步检查及接线

浮筒室两端各装有保护螺盖和螺杆,应于卸除。

仪表安置稳妥后,接通管路。首先检查浮筒组件不能与浮筒室壁有任何摩擦,轻按浮筒一下,浮筒应能自由振动十五次以上。

按接线盒内接线铭牌指示接线。

UTD-C-iaIICT5按下图接线

   一般可用下图所示方法调校,用水代替被测介质进行调校。由于水的比重与实际介质不一致,因而带来比重换算问题。

调校

(1)    首先确定浮筒零高度,它应在浮筒底部以上5毫米水平面上。如果浮筒室外中线标则从中线向下1/2量程即是浮筒零高度。

(2)    对于液位变送器,中值水平高度=L*P/2对于界面变送器中值水平高度=(p1-P/2)。L式中:P液体比重P1重介质比重两种介质比重差。

(3)    观察涡流差动变压器空气隙中动壁位置是否正中,如果偏离中心,可以放松开动动壁下端禁固螺钉重新定位后锁紧。锁紧时注意短路环在空气隙中应保持各方位间隙较均匀,动臂不得与铁芯接触,左右摆动5度运动自如。

(4)    打开电源开关(表头显示打满度,此时输出电流约25MA,数分钟后自动恢复正常)。打开放水阀,使水位在零值水平上,调节调另旋钮(表壳下,左侧)使表头显示另值,打开进水阀水升至满值水平,调节调满旋钮(表壳下,右侧)使表头显示满值。再使水位降至零值水平。检查输出是否为另值,若有变动,可调零,后至满值水平,再调满一次即可。UTD-CiaIICT5另值4MA满值20MA UTD-D另值0MA满值10MA。

基本要求

1.      仪表安装环境,应符合技术指标中要求,仪表浮筒上下运动自如,不得与浮筒室壁有任何接触。

2.      接地:接地线通过地螺栓,牢固可靠地接地,接地电阻≤4Ω

3.      配线:推荐使用橡管182-2X1.0/500V(最大外径¢9)

4.      仪表安装应符合防爆电气设备有关安装使用规定(非防爆品种除外)

UTD-C-iaIICT5与DFA-3100检测端安全栅组成安全火花电路。


型号名称

工作压力MPA

H

Z

X

D

法兰(B)密封配合面连接参数符合

UTD-01型电动浮筒液位变送器

UTD-05型高温电动浮筒液位变送器

6.4

300

474

490

36

一机部标准凹面法兰JB82-85 PN16 DN40

500

674

690

28

800

974

990

22

1200

1374

1390

18

1600

1774

1790

16

2000

2174

2190

14

16

300

490

498

36

一机部标准凹面法兰JB82-85 PN6.3 DN40

500

690

698

28

800

990

998

22

1200

1398

1398

18

1600

1790

1798

16

2000

2190

2198

14



型号名称

工作压力MPA

H

D

Z

G

L

法兰(B)密封配合面连接参数符合

UTD-51型电动浮筒液位变送器

6.4

300

36

224

860

1000

一机部标准凹面法兰JB82-85 PN16 DN40

500

28

800

22

1200

18

1600

16

2000

14

16

300
