UYZ-50系列电容物位计
产品编号:20150521-134125-8654
产品名称:UYZ-50系列电容物位计
产品型号:UYZ-50
所属类别:产品中心 » 物位仪表 » 电容式物位计 » 电容式物位计

     UYZ-50系列电容物位计适用于工业生产过程中各种贮槽、容器内导电、非导电介质液位、粉状料料位的连续测量和指示。仪表输出标准电信号,因此可直接与各种记录仪表及DDZ-II型电动单元组合仪表配套实现液位,料位的自动记录,控制和调节。

    仪表与物位接触部分具有较号的耐蚀性,可适用在各种腐蚀性介质中使用。

系列包括标准型,高温型,低温型三种形式,分成非防爆和防爆(安全火花型)两大类,并具备多种形式的传感器,故适用范围广,尤其适用于各种易燃易爆介质的物资连续测量。仪表还设有高低料位报警功能,供简易自控等用途。

传感器和显示仪表间的连线原则上越短越好。且要求采购三芯屏蔽信号线以避免干扰。

    对于导电液体液位的测量,要求液体不粘附在电极棒上,以免出现虚假信号,且要求导电液位接地良好,对于粉料测量以轻而干燥的粉料为限。

仪表的输出电流0~10MA可以接电流表或DDZ-II型显示控制仪表,回路中然后一点不得接地,否则必须配用隔离器以便与计算机输入端相匹配。


主要技术指标

精度:非防爆型±1%

      防爆型±1.5%

测量范围:0.5,1.0,1.5,2.0,2.5,3.0m(UYZ-561B型的测量范围可为3.0,4.0,6.0,10m四档)。

负载电阻:1.5kΩ

输出信号:0~10mADC

供电电源:220VAC(+10%/-15%)50Hz

介质压力:2.5Mpa

工作环境:传感器温度-40~+85℃,相对湿度10~95%

          显示仪表温度0~45℃,相对湿度10~90%

高低位报警定点误差:±2.5%

                    高低位报警设定点范围:0~100%全量程内任意给定

                    高低位报警触点容量:220VAC 3A


防爆型选用防爆栅型号:DFA-3100型检测端齐纳安全栅

防爆型仪表防爆等级:iaⅡCT6

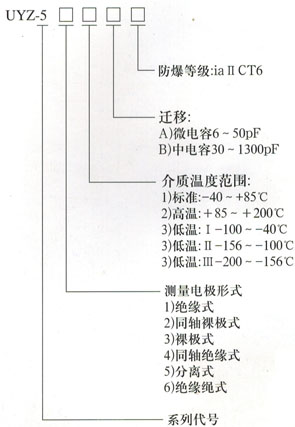

型号表示




结构原理

    UYZ-50系列电容物位计由以下六个功能部件组成:1、传感转换部件,2、温度缓冲器,3、散热装置,4、安全火花型防爆栅,5、显示仪表,6、测量电极,其中1和5是仪表基本组成部分,再分别配以2、3、4、6,则构成了各种型式结构的产品。

UYZ-50系列电容物位计的工作原理见右图,当被测物位发生变化时,传感电容量产生相应的变化,经传感器前置线路转换成直流信号,再传送到显示仪表放大成为标准电流信号输出,并使电流表直接指示。显示仪表表面上光柱显示给出物位指示,同时可设定高低物位报警位置。




型号和规格

型号

非防爆型

UYZ-511/2/3/4/5B

UYZ-521/2/3/4/5B

UYZ-531/2/3/4/5B

UYZ-541/2/3/4/5B

UYZ-551A

UYZ-561/2/3/4/5B

防爆型

UYZ-511/2/3/4/5BiaIICT6

UYZ-521/2/3/4/5BiaIICT6

UYZ-531/2/3/4/5BiaIICT6

UYZ-541/2/3/4/5BiaIICT6

------

UYZ-561/2/3/4/5BiaIICT6

传感器结构

内电极

聚四氟乙烯护套1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

聚四氟乙烯护套1Cr18Ni9Ti

分离式(传感器不带测量电极)

聚四氟乙烯电线下吊

外电极

-------------

1Cr18Ni9Ti

-----------

1Cr18Ni9Ti

结构形式

绝缘式

同轴裸极式

裸极式

同轴绝缘式

绝缘绳式

最大测量范围

3M

2M

3M

2M

0.5M

10M

适用范围

不粘滞导电介质如水,某些酸盐溶液,炭黑

较稀的绝缘介质如火油、轻油及某些有机溶液、液态气体

高粘绝缘介质干燥的小颗粒介质如沥青、重油、干燥水泥、粮食

容器不是圆柱形的场合下,不粘滞的导电性能不良或非绝缘介质

配上某些非标准电极可用于料位等其它特殊测量

水池、水井、水位等液位测量,与套管式相仿,但量程更大。

传感器介质使用温度

标准型

-4085

-2085

-4085

高温型

85200

低温型

-200-40

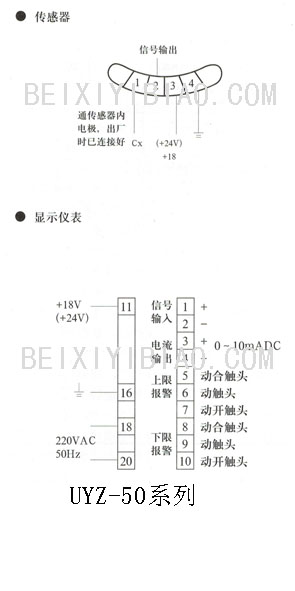

接线端子图

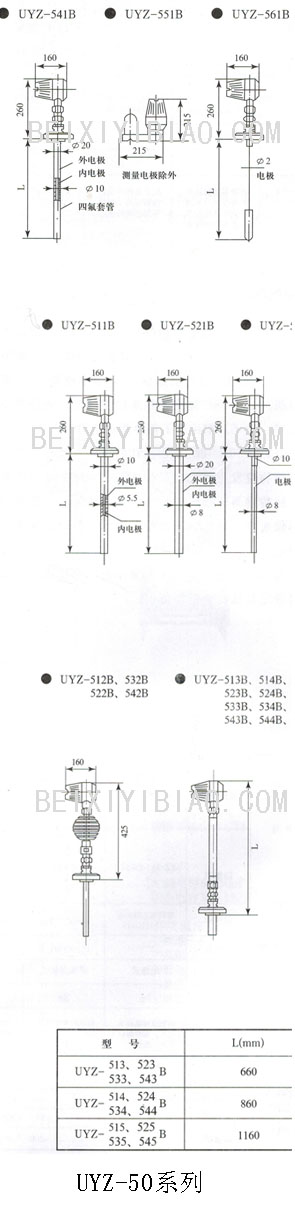

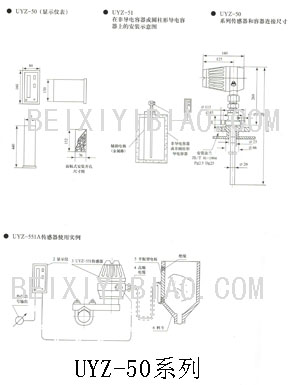

外形和安装尺寸
