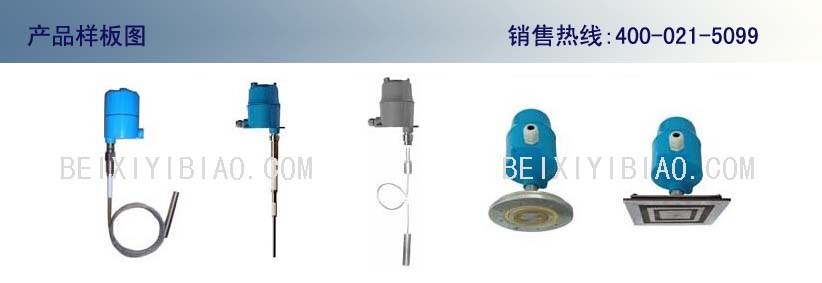

RF-9300是我厂研制开发的新一代射频导纳物位控制器，它的工作原理和美国DE公司射频导纳物位开关相仿，是利用电桥原理检测物料导纳的变化，因而具有结构简洁，工作稳定，灵敏度高的优点。它可用于导电和非导电物料，可用于液体、粉料、颗粒料，甚至粘滞的物料检测。它的接触部分的材质是聚四氟乙烯和1CR18NI9TI

仪表可分为普通型、混合防爆型（DIAIIBT5）、粉尘防爆型(dip dt t13)

仪表采用继电器输出，可用作上、下限报警，也可用来控制阀门或其他设备。

技术参数

电源电压：100～240VAC,50HZ；或24VDC±10%

功耗：1W

报警：上限或下限（用户选用）

输出继电器：双刀双掷5A 220VAC（阻性负载）或5A 30VDC（阻性负载）

            普通型有两组触点输出，防爆型有一组触点输出

环境温度：-40～70℃

介质温度：普通型-40～70℃；高温型70～200℃

灵敏度：最高1pF

安装螺纹：ZG3/4”

出线螺孔：M20*1.5

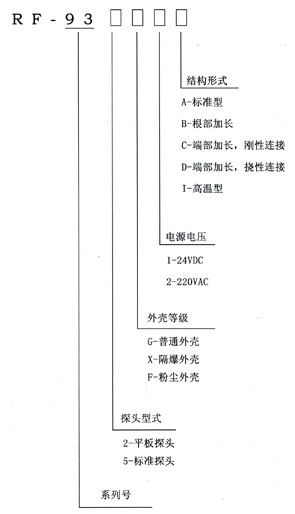

型号说明

校准方法

    为了提高测量精度，首先必须对仪表进行校准，以消除与被测物料无关的电容（如缆、表壳、容器等的电容）的影响。

1、 灵敏度校准

在探头不接触介质的请款下，用螺丝刀顺时针调整RW1以提高灵敏度，使报警指示灯熄灭，然后逆时针调节使指示灯亮，并根据现场灵敏度要求继续旋转0.5～2圈（介质介电常数越小，旋转量越小，即灵敏度越高）。

2、 报警选择

本仪表可用于上限报警，也可用于下限报警（用户自行设定，出厂时设定在上限报警状态）。如图一，跨接器置于1&2，即设定为上限报警，此时继电器状态指示灯若亮，表示没有物料存在，暗则表示有物料存在；跨接器置于2&3，即设定为下限报警，此时继电器状态指示灯若亮，表示有物料存在，暗则表示没有物料存在。

3、 延时调节

出厂时，仪表设定在较短时状态，若要加大延时时间，则逆时针旋转RW2（见图一）

4、 检验

将料位升高至接触探头，此时仪表继电器动作断开，指示灯熄灭。若仪表无反应，则必须提高灵敏度（顺时针调整灵敏度电位器RW1），使指示灯熄灭。再降低料位，指示灯亮。

仪表必须严格按接线图（图一）进行，否则会造成电子线路损坏
