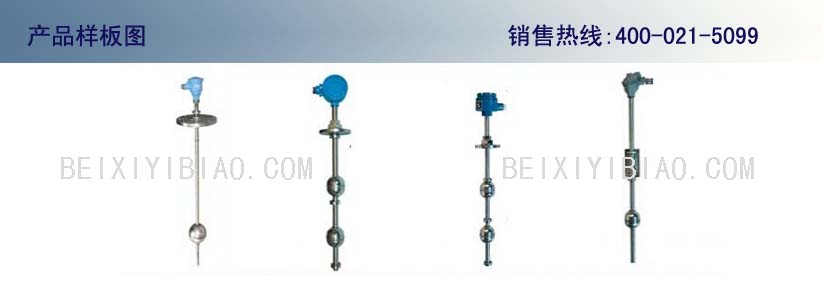

UQK-71系列干簧式液位控制器，广泛用于民用建筑中水池，水塔，水箱，以及石油化工，造纸，食品，污水处理等行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可为水，油，酸，碱，工业污水等各种导电及非导电液位体，本控制器与本厂的DK-10电机控制箱配套使用可对液位进行自动控制。

型号说明

（注：需控制3点及4点以上的控制器可协商解决）

主要技术性能

测量范围：G型（不锈钢）：≤4M，（4M以上协商解决）

          F型（氟塑料）：≤4M

被测介质温度：国产干簧管：-10～80℃，进口干簧管：-10～120℃

工作压力：≤0.6MPA

干簧管触点容量：220VAC，0.5A

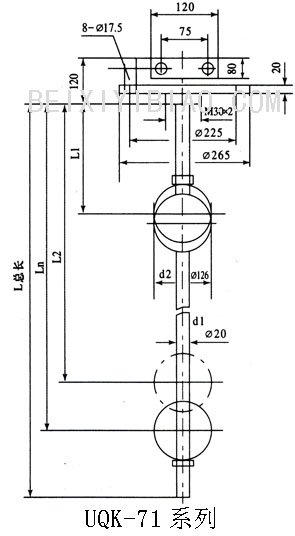

传感器外形图

工作原理

    在控制器中装若干只GAG-5型大功率干簧管，当装有磁钢的浮球随液位上、下时干簧管的触点随着发生动作，从而达到控制液位的目的，与本厂的DK-10电机控制箱配套，可驱动泵对液位进行全自动控制。

安装与接线

1、  法兰安装G-法兰标准GB2555-1981 DN150，

PN0.6;F-法兰标准GB2555-1981 DN100，

PN0.6;(其它法兰标准协商解决)

2、  传感器与显示仪之间的联接线不能与交流电源线同路敷没，因为感应交流电有可能会影响仪表，同时为了避免干扰信号，心可能使用屏蔽电缆在铁管内敷设。

3、  传感器装在被测容器上，其安装方法见图二，传感器下端最好与容器底部固定牢。

4、  由于受铁路运动的限制，大于4M以上的采取分段装箱，安装时由用户自行焊接，焊接后必须将焊缝锉平正，并做好水压试验（压力小于0.6MPA）确定不漏方可使用，F型的传感器还须将随箱来的氟塑料套上并固定，或用户自行解决运输问题。

5、  接线按照线盒内示意图。

订货须知

1、  写明传感器的规格，型号，数量

2、  写明传感器的材质，测量点L1、L2、……..Ln的具体位置及传感器的总长。应提供L1、L2、…………LN触点形式(常开或常闭)，如不确定则以常开触点生产。

   传感器在安装前须进行检查，把万用表棒接在传感器接线端子，当浮球上下移动时，相应地使干簧管动作。
