UYZ-50002系列电容物位计
产品编号:20150522-094247-1959
产品名称:UYZ-50002系列电容物位计
产品型号:UYZ-50002
所属类别:产品中心 » 物位仪表 » 电容式物位计 » 电容式物位计

   UYZ-50002系列电容物位计是UYZ-50电容物位计中的一个系列产品,电路板采用SMT技术,应用SMD表面贴装元器件,具有技术先进,质量稳定,代表九十年代的水平。仪表运用电容测量技术测量物位,并且具有本质安全防爆性能的二线制仪表,要求防爆时,仪表与隔离安全栅配套使用,仪表为液体、粉料和粒料测量提供了可靠的方法,仪表不适用于粘滞导电介质。


原理

    一个高频振荡信号交替接通一个稳定的参考电容和探测电极。电极电容随电极周围物料的高度而改变,这一电容变化改变振荡频率,频率变化量正比于物料的高度。这种频率变化量产生的电压,并且转换成4~20mA电流输出信号。

型号表示:

1.  绝缘式:内电极1Cr18Ni9Ti杆外套聚四氟乙烯管护套,外电极用户自备(金属容器内壁或辅助电极)。

2.  同轴裸极式:内电极1Cr18Ni9Ti杆,外电极1Cr18Ni9Ti管。

3.  裸极式:内电极1Cr18Ni9Ti杆,外电极用户自备(金属容器内壁或辅助电极)。

4.  同轴绝缘式:内电极1Cr18Ni9Ti杆套聚四氟乙烯管管,外电极1Cr18Ni9Ti管。

5.  绝缘双极式:内电极1Cr18Ni9Ti杆套聚四氟乙烯管管,外电极1Cr18Ni9Ti杆。

6.  裸双电极式:内电极1Cr18Ni9Ti杆,外电极1Cr18Ni9Ti杆。

7.  绝缘绳式:内电极1Cr18Ni9Ti钢丝绳,外电极用户自备(金属容器内壁或辅助电极)。

8.  裸绳式:内电极1Cr18Ni9Ti钢丝绳,外电极用户自备(金属容器内壁或辅助电极)。

主要技术指标

电源:24VDC±5%


输出信号:4~20mADC


负载电阻:0~500Ω


输出阻尼:0或3S(利用跨接器“J7”选择)


校准:零位和满量程


满量程电容迁移量:A:30~180pF;B:70~2400pF


测量范围:0.5,1.0,1.5,2.0,2.5,3.0m


防爆标志:iaⅡBT4~6

选型指南

为了使仪表现场工作获得理想的效果,用户必须根据被测介质的物理性能,正确选用电极形式和仪表结构。


1、  导电液体的液位测量,选用UYZ-51X2时,若容器不导电,需加一根辅助电极至液位以下,上端与法兰导电连接。(仪表不适合用于粘滞导电介质的测量)。

2、  绝缘不粘滞液体的液位测量选用UYZ-52X2。

3、  绝缘粉料的料位和粘滞绝缘液体的液位测量,选用UYZ-53X2,安装时电极与地(容器或辅助电极)绝缘,容器不导电时,炫耀辅助电极。

4、  导电液体,导电性能不良的导电介质或有一定漏电的非导电介质,如果它们的流动性尚可,宜选用UYZ-51X4。

5、  UYZ-55X2用于流动性较差的导电液体介质液位的测量。

6、  UYZ-56X2用于流动性较差的绝缘液体介质液位的测量。

7、  UYZ-57X2用于大量程导电液体介质液位的测量。

8、  UYZ-58X2用于大量程绝缘液体介质液位的测量。

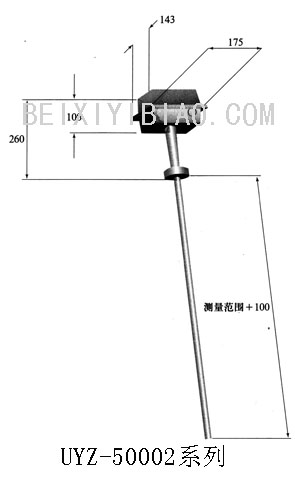

外形尺寸

.



□接线图


订货:

订货时需要注明型号、测量范围。分离型还需要注明同轴电缆长度。

  例:UYZ-521B2   1.5米

   电容物位计:电极型式为同轴裸极式:介质温度-40~85℃

   电容迁移量:70~2400pF,4-20MADC二线制,测量范围1.5米
