UTD-144系列产品是我厂引用福克斯波罗公司144LD、144LVD原装进口表头组件生产的智能型电动浮筒液位变送器，它可以测量液位、界面、或者液体比重。

福克斯波罗公司生产的144LD、144LVD智能型表头均有极高的精确度和稳定性，配上我厂生产的浮筒组件，由于我厂有长期生产电动浮筒的经验，所以测量得到可靠的保证，并使表头的各项技术指标得到满足。

    144LD、144LVD智能型电动浮筒液位变送器根据阿基米德浮力原理进行设计，利用微小的金属膜应变传感技术，用于测量液体的液位、界面、或密度。可通过现场按键进行常规设定操作，也可以使用PC软件或通过使用通用的终端，方便地进行远程组态和监控。该类变送器可在各类危险场所正常工作。

    本表可采用HART或FOXCOM通信协议，并可带有现场液晶显示。该表的一大优点是带本机按键，在没有手持HART通信器的情况下，在现场使用按键可方便地进行零位、量程的设置、调整，免去昂贵的手持HART通信器的购置。所以UTD-144系列智能型电动浮筒液位变送器不失为同类产品中用户的首选产品。

主要技术指标

安装形式：                          适用表头形式：

         外浮筒顶底法兰安装         UTD-144LD

         外浮筒侧侧法兰安装         UTD-144LD、UTD-144LVD

         外浮筒顶侧法兰安装         UTD-144LD

         外浮筒底侧法兰安装         UTD-144LD、UTD-144LVD

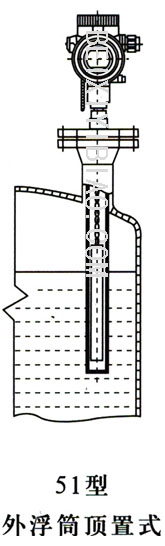

         外浮筒顶置法兰安装         UTD-144LD、UTD-144LVD

精 确 度：±0.3%FS（UTD-144LD）

          ±0.2%FS（UTD-144LVD）

电气罩壳：IP65（NAME 4X）

输    出：信号范围4~20mA/20~4Ma

指 示 器：LCD指示器

          5位数字可组态成%，mA或其它物理单位

供电电压：12~42VDC

操作条件：过程温度-196℃~+400℃（UTD-144LD）

                  -50℃~+120℃（UTD-144LVD）

量    程：500、800、1200、1600、2000mm

介质比重：0.1~1.5g/cm3

界面测量最小比重差：0.1 g/cm3

工作压力：4、6.3、16、25MPa

          144LVD最大工作压力：PN10/CLASS600

          144LD最大工作压力：PN25/CLASS600

本安型等级：ExiaICT4

隔爆型等级：ExdIBT6

法兰标准：采用化工部HG20592~20635-1997法兰标准

电气接口：M20 1.5或1/2-14NPT

通    讯：HART通讯标准

最小负载：250Ω

软    件：ABO991，WPP991，PC20

硬    件：PC（或与IBM兼容计算机）用的MODEM MOD991

手持终端器：HT991

□ 特点

通过HART或FOXCOM协议进行通讯

利用本机按键进行常规操作

不必在控制室，在现场也可方便地进行标定测量范围

可记录测量点的数据

连续自诊断

可组态设定安全报警值

本机按键操作可通过软件锁定

用于回路检查的模拟量输出仿真

本机显示可按%，mA或其他物理单位自由组态

信号噪声抑制采用智能Smarl滤波

线性特性或用户要求的特性

传感器处的过程温度范围为-195℃~+400℃

提供各种适用于腐蚀性介质的材料

测量原理：利用微小的烧结金属膜传感器技术传感器同带有远方安装的放大器可分离安装

型号规格

变送器调校

低位、高位设置

湿调校(变送器用液体在仪表车间或在现场进行的调校效验也称为工作状态调校)

a、  效验设备：

1.    带现场显示的MA表，或万用表

2.    螺丝刀：￠＜3MM

若过程条件允许，变送器可现场安装后进行校准。

b、  调校步骤：

设定条件（如液位为低位值），按0%健超过5秒，根据现场显示值修正4MA低位值。

设定条件（如液位为高位置），按100%健超过5秒，根据现场测量值修正20MA高位置。

1、  干调校（变送器在仪表车间用配重砝码调校）

a、  效验设备：

1.24VDC电源

2.带显示的MA表或万用表

3.螺丝刀￠＜3MM

4.设定重力的重量可达4KG，挂重盘挂在浮筒的位置。

b、调校步骤：

   将变送器置于工作位置，按图接线后加低位置时重力F0（必须考虑称重盘的重量），根据当时显示值调节零位（4MA），按0%健时超过5秒。加高位值时重力F100根据显示值调节量程（20MA），按100%健时超过5秒。

订货须知

1、  型号

2、  测量范围L(MM)

3、  被测介质工作压力（MPA）

4、  被测介质比重（g/cm3）
