振杆式物位控制器是一种新颖的物位控制器，它和音叉式物位控制器相仿，利用自激振动的振动杆受物料的阻尼停振德现象来检测物位，由于结构上的特点，与其它类型的料位控制器想比，振杆式物位控制器具有抗粉尘粘附影响能力强，工作适应能力强，工作稳定性好，还具有一定的抗腐蚀能力等优点。

    UZG系列振杆式物位控制器适用于敞口或密封容器内各种粉料，颗粒料以及小块的物位控制和报警。对于密度小于0.8g/cm³的轻度粉料应通过粉料样品试验确定是否适用。仪表不适用于粘滞或结晶介质。

主要技术指标

介质压力：1.0MPA

环境温度：-25～55℃

继电器输出：单刀双掷，触点容量：220VAC 1A

报警选择：上限报警：开关拨在A一侧，无物料时，报警灯发亮，有物料时，

报警灯熄灭。

出线螺母：2-M20*1.5

规格型号

结构原理

     UZG系列振杆式物位控制器由振动杆组件和电子线路组件组成。振杆组件是仪表的敏感部件，它是由一对压电晶片激励的高Q值自激机械谐振系统

振杆没有接触到物料以前，振杆以其固有谐振频率作机械振动，当物料碰到振杆后，振杆的振动受到阻尼，使振动减弱或停振。振动状态的这种变化经过电子放大器的作用，使继电器的触点转换。从而输出报警或控制信号。

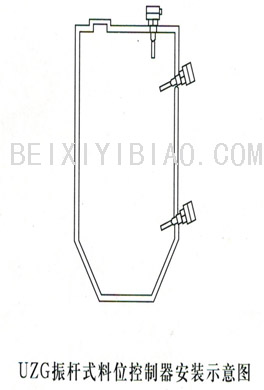

安装使用注意事项：

    控制器工作时，报警信号灯亮，继电器释放；报警信号灯熄，继电器吸合。

控制器出厂时，控制器的控制状态都设定在A状态，若需要使用下限报警，则必须将控制器内的妞子开关拨到B位置，见接线调节示意图。

外形及安装尺寸      单位：mm
