YPK-03-C船用膜片压力控制器适用于电动机位式控制线路或信号报警线路，以便使水、油、气体及蒸汽压力保持给定值，具有调整动作压力值方便之优点。

主要技术指标

触点容量：300VDC 350W

380VDC 350VA

开关数量：二组（上限和下限）
环境温度：-10℃～﹢55℃

相对湿度：≤95%

接头螺纹：M20*1.5

符合主要船用条件：振动、冲动、海水蒸汽

结构原理

仪表结构原理见图。YPK-03-C有壳体，给定装置和压力传感器三部分组成。

旋转给定螺帽1，将平衡弹簧2整定在动作压力上限。当被测介质压力高于动作压力上限时，介质压力通过管道接头7作用于膜片6，顶动圆盘8，挺柱5向上位移，压缩弹簧2带动爪板组4启动微动开关3.

旋转给定螺帽11，将平衡弹簧10整定在工作压力下限，当被介质压力低于动作压力下限时，则释放微动开关9.

型号规格

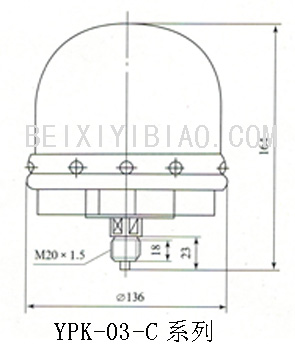

外形尺寸
