用途

钢索张力计用于航空、汽车、拖拉机、建筑等工业部门中测量钢索的张力（拉紧力）。仪表结构简单，使用方便，可以测量多种规格（直径）钢索的张力。

主要技术参数

被测钢索的直径（公称）范围（mm）：￠2；￠3；￠4；￠5；

注：钢索技术标准为roct2172-43

张力计的指示读数范围为0-100最小分格读数为2

最大测量范围：100kg；150kg

仪表的示值允差为±5%

仪表的总重量不超过0.3kg

结构原理

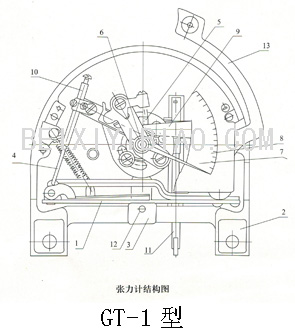

仪表的结构，主要以钢板1为测力元件，当张紧之钢索卡在二端止动块2为支点，卡块3为力点之间，钢索的张力则推动卡块使钢板弯曲变形，通过推杆4拉动扇形齿轮5传动齿轴6端部的指针7在度板8上回转，指示出相应读数，弹簧片9压在扇形齿轮的边缘上，推杆4是在套管10内单向运动的，当张力计从钢索上取下时，使指针留在读数上，用开关棒11抬起弹簧片9即可使指针7回复到零。张力计的机件是安装在铝合金的外壳内。

使用与维修

1、  根据张力试验履历书上的试验记录，选择与钢索直径配合使用的卡块（分1号，2号，3号块三种），插上销钉12（完全插入）。

将开关棒11按逆时针方向旋转90度（成垂直位置）。

拉开弯壁13，将被测张紧之钢索卡上，并推动弯壁夹紧钢索。

再将弯壁拉开，从钢索上取下张力计，重表盘上记下指针指示的读数。

按钢索直径及卡块号数，从张力计实验履历书上即可查得相应的以公斤为单位的钢索张力。

恢复开关棒原来位置。使指针恢复到零位。

可按以上步骤测量三次，以取其平均读数。验算测量结果的可靠性。

2、  维护保养与校准

经常保持张力计的清洁，使用完毕即需置入皮套内。

不能用沾着油污的手使用张力计。

每次使用完毕，必需清点卡块并安放在皮套中的小袋内，以防遗失。

必须按照张力试验履历书上的钢索直径与其相配得卡块配合使用，并应妥善保存履历书。

在使用中的张力计必须定期用标准拉力(标准重力)来效验读数的准确性效验方法示意如下：

在使用中如钢索直径需要时。可按上述方法进行标定。

订货须知

订货时须明确：仪表型号、名称及测量的范围
