WREK、WRNK、WRCK系列 铠装热电偶
产品编号:20150525-150009-3013
产品名称:WREK、WRNK、WRCK系列 铠装热电偶
产品型号:WREK、WRNK、WRCK
所属类别:产品中心 » 热工仪表 » 热电偶 » 热电偶

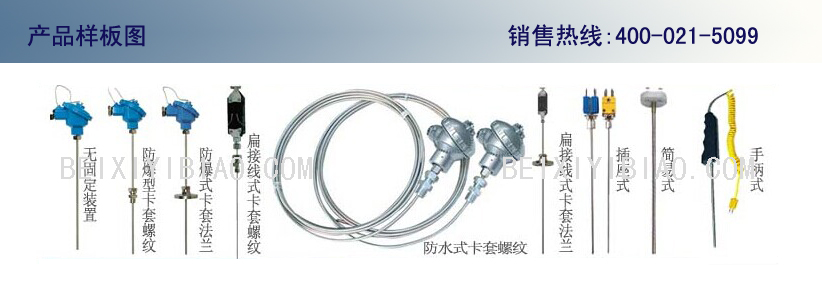

WREKWRNKWRCK系列   铠装热电偶

  铠装热电偶具有能弯曲、耐高温、热响应时间快和坚固耐用等特点,它和工业用装配式热电偶一样,作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用,同时,亦可以作为装配式热电偶的感温元件,它可以直接测量各种生产过程中从0℃~800℃范围内的液体、蒸汽和气体介质以及固体表面的温度,应符合GB/T18404-2001标准。



■主要技术指标

测温范围和准确度

类 别

代号

分度号

套管外径mm

常用温度℃

最高使用温度℃

允许偏差△t

测量范围℃

允差值

镍铬-铜镍

WREK

E

≥Φ3

600

700

0700

±2.5℃或±0.75%t

镍铬-镍硅

WRNK

K

≥Φ3

800

900

0900

±2.5℃或±0.75%t

铜-铜镍

WRCK

T

≥Φ3

350

400

-200

未作规定

-40350

±0.75%t

注:1t为被测温度的绝对值。

    2T型分度号产平需与厂方协商订货。

·铠装热电偶热响应时间

  在温度出现阶跃变化时,热电偶的输出变化至相当于该阶跃变化的50%,所需要的时间称为热响应时间,用T0.5表示。

  铠装热电偶热响应时间不大于下表的规定:



热响应时间T0.5S

接壳式

绝缘式

套管直径(min

2.0

0.4

0.5

3.0

0.6

1.2

4.0

0.8

2.5

5.0

1.2

4.0

6.0

2.0

6.0

8.0

4.0

8.0

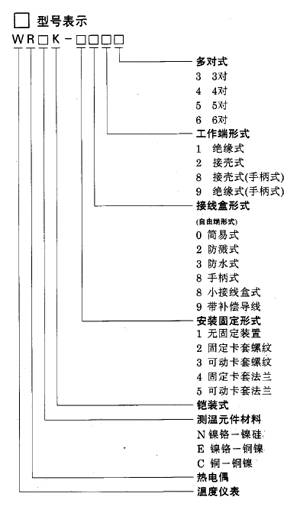

型号表示

·绝缘电阻


当周围空气温度为20±15℃,相对湿度不大于80﹪时,绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表规定。

·铠装热电偶外径和名义长度标准规格

铠装热电偶外径 dmm

Φ8

Φ6

Φ5

Φ4

Φ3

50

75

100

150

200

250

300

400

500

750

1000

50

75

100

150

200

250

300

400

500

750

1000

1250

1500

2000

50

75

100

150

200

250

300

400

500

750

1000

1250

1500

2000

2500

3000

4000

50

75

100

150

200

250

300

400

500

750

1000

1250

1500

2000

2500

3000

4000

5000

7500

1000

50

75

100

150

200

250

300

400

500

750

1000

1250

1500

2000

2500

3000

4000

5000

7500

1000

1500

注:1、长度按用户需要定做

  2、铠装热电偶直径d≤Φ5mm,并装有防溅式或防水式接线盒的产品,热电偶露出设备部分,用户在安装时必须加装支架等辅助支承,增加其刚度,确保紧固,防止接线盒受振动而引起摇摆,损坏热电偶。

  3、直径Φ2mm铠装热电偶须和本厂协商订货。



■工作原理

  铠装热电偶的工作原理是由两种不同成份的导体两端经焊接,形成回路,直接测温端叫测量端,接线端叫参比端。当测量端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就会指示出热电偶所产生的热电动势的对应温度值。

  铠装热电偶的热电动势将随着测量端的温度升高而增长,热电动势的大小只和铠装热电偶导体材质以及两端温差有关,和热电极的长度,直径无关。

  铠装热电偶的结构是由导体,绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成,铠装热电偶产品主要由接线盒,接线端子和铠装热电偶组成基本结构,并配以各种安装固定装置组成。

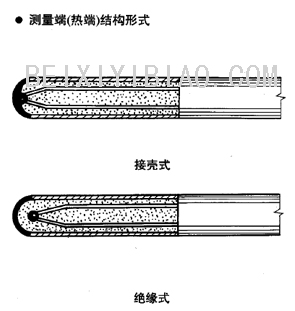

  铠装热电偶分绝缘式和接壳式两种。



结构



·安装固定形式

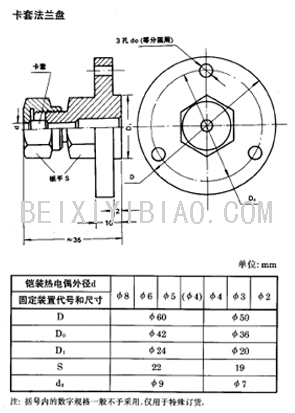

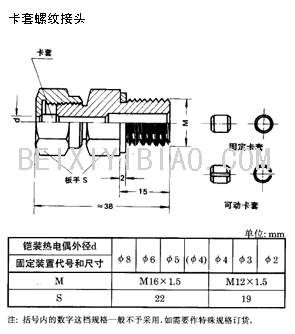

  固定装置是供用户安装用。除了无固定装置外,铠装热电偶固定装置有:固定卡套式、可动卡套式、固定法兰式、可动法兰式四种结构形式。固定卡套式供用户一次性固定;可动卡套式拥护可多次固定。

  为了适应不同行业对固定法兰盘的焊接结构、尺寸不同的需求,本厂决定增加三种不同焊接方式,不同形式密封的固定法兰安装盘,具体请参照装配式热电偶附表中d=18和表三中的型号。

·铠装热电偶自由端(接线盒)形式

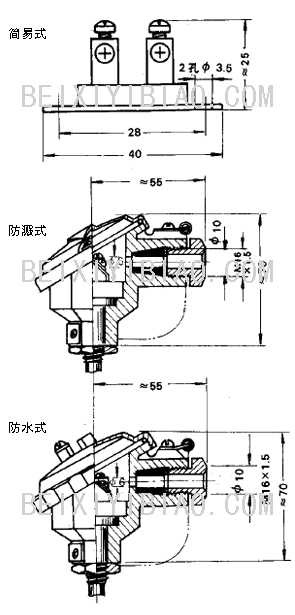

  接线盒供连接热电偶的自由端和显示仪表之用,目前有简易式、防溅式、防水式、手柄式、小接线盒式、接插式、补偿导线式多种结构形式。



■型号规格

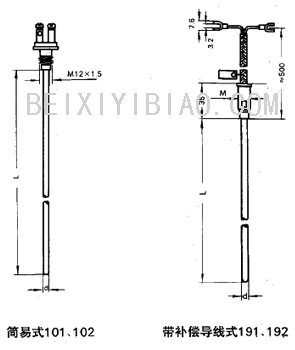

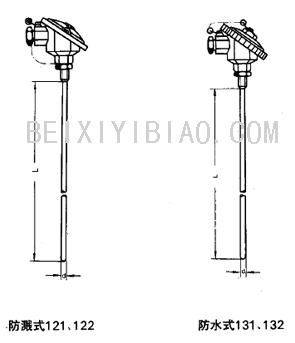

·无固定装置式铠装热电偶

名称

型号

分度号

工作端形式

单支镍铬-铜镍

WREK-101

WREK-121

WREK-131

WREK-181

WREK-187

WREK-191

E

(EA-2)

绝缘式

WREK-102

WREK-122

WREK-132

WREK-182

WREK-188

WREK-192

接壳式

双支镍铬-铜镍

WREK2-121

WREK2-131

绝缘式

WREK2-122

WREK2-132

接壳式

单支镍铬-镍硅

WRNK-101

WRNK-121

WRNK-131

WRNK-181

WRNK-187

WRNK-191

K

(EU-2)

绝缘式

WRNK-102

WRNK-122

WRNK-132

WRNK-182

WRNK-188

WRNK-192

接壳式

双支镍铬-镍硅

WRNK2-121

WRNK2-131

绝缘式

WRNK2-122

WRNK2-132

接壳式

单支铜-铜镍

WRCK-101

WRCK-121

WRCK-131

WRCK-181

WRCK-187

WRCK-191

T

(CK)

绝缘式

WRCK-102

WRCK-122

WRCK-132

WRCK-182

WRCK-188

WRCK-192

接壳式

双支铜-铜镍

WRCK2-121

WRCK2-131

绝缘式

WRCK2-122

WRCK2-132

接壳式

注:(1)套管外径dmm:Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.

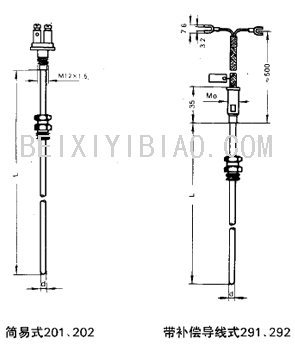

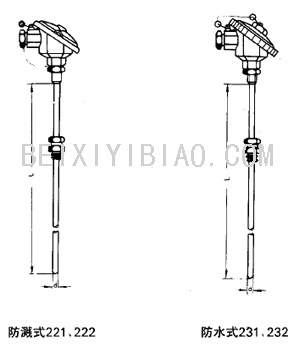

·固定卡套螺纹装置式铠装热电偶

型号

分度号

工作端形式

单支镍铬-铜镍

WREK-201

WREK-221

WREK-231

WREK-281

WREK-291

E

(EA-2)

绝缘式

WREK-202

WREK-222

WREK-232

WREK-282

WREK-292

接壳式

双支镍铬-铜镍

WREK2-221

WREK2-231

绝缘式

WREK2-222

WREK2-232

接壳式

单支镍铬-镍硅

WRNK-201

WRNK-221

WRNK-231

WRNK-281

WRNK-291

K

(EU-2)

绝缘式

WRNK-202

WRNK-222

WRNK-232

WRNK-282

WRNK-292

接壳式

双支镍铬-镍硅

WRNK2-221

WRNK2-231

绝缘式

WRNK2-222

WRNK2-232

接壳式

单支铜-铜镍

WRCK-201

WRCK-221

WRCK-231

WRCK-281

WRCK-291

T

(CK)

绝缘式

WRCK-202

WRCK-222

WRCK-232

WRCK-282

WRCK-292

接壳式

双支铜-铜镍

WRCK2-221

WRCK2-231

绝缘式

WRCK2-222

WRCK2-232

接壳式

注:(1)套管外径dmm:Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.

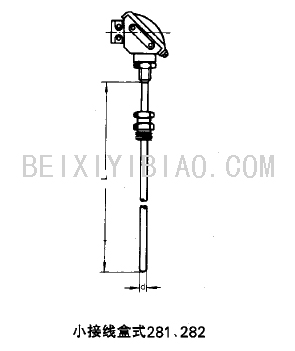

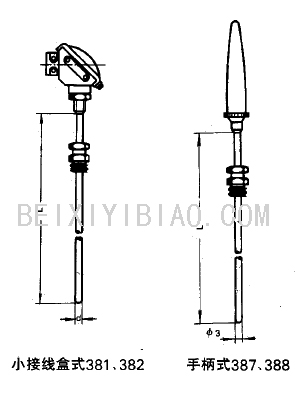

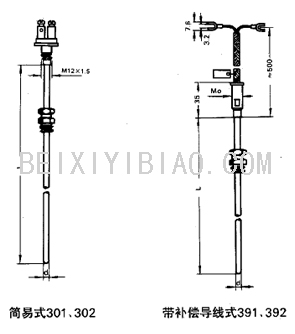

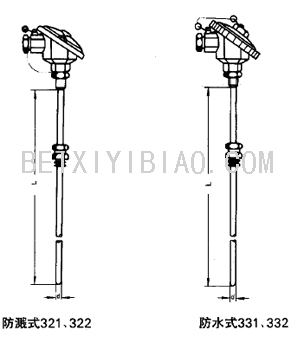

·可动卡套螺纹装置式铠装热电偶

名称

型号

分度号

工作端形式

单支镍铬-铜镍

WREK-301

WREK-321

WREK-331

WREK-381

WREK-387

WREK-391

E

(EA-2)

绝缘式

WREK-302

WREK-322

WREK-332

WREK-382

WREK-388

接壳式

双支镍铬-铜镍

WREK2-321

WREK2-331

绝缘式

WREK2-322

WREK2-332

接壳式

单支镍铬-镍硅

WRNK-301

WRNK-321

WRNK-331

WRNK-391

WRNK-381

WRNK-387

K

(EU-2)

绝缘式

WRNK-302

WRNK-322

WRNK-332

WRNK-392

WRNK-382

WRNK-388

接壳式

双支镍铬-镍硅

WRNK2-321

WRNK2-331

绝缘式

WRNK2-322

WRNK2-332

接壳式

单支铜-铜镍

WRCK-301

WRCK-321

WRCK-331

WRCK-391

WRCK-381

WRCK-387

T

(CK)

绝缘式

WRCK-302

WRCK-322

WRCK-332

WRCK-392

WRCK-382

WRCK-388

接壳式

双支铜-铜镍

WRCK2-321

WRCK2-331

绝缘式

WRCK2-322

WRCK2-332

接壳式


注:(1)套管外径d(mm):Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.

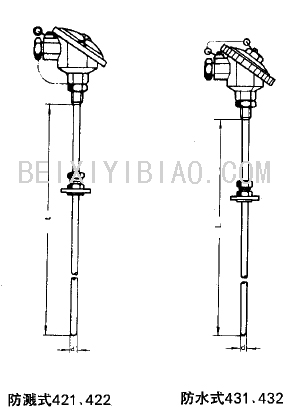

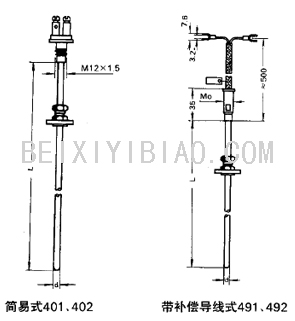

·固定卡套法兰装置式铠装热电偶

名称

型号

分度号

工作端形式

单支镍铬-铜镍

WREK-401

WREK-421

WREK-431

WREK-481

WREK-491

E

(EA-2)

绝缘式

WREK-402

WREK-422

WREK-432

WREK-482

WREK-492

接壳式

双支镍铬-铜镍

WREK2-421

WREK2-431

绝缘式

WREK2-422

WREK2-432

接壳式

单支镍铬-镍硅

WRNK-401

WRNK-421

WRNK-431

WRNK-481

WRNK-491

K

(EU-2)

绝缘式

WRNK-402

WRNK-422

WRNK-432

WRNK-482

WRNK-492

接壳式

双支镍铬-镍硅

WRNK2-421

WRNK2-431

绝缘式

WRNK2-422

WRNK2-432

接壳式

单支铜-铜镍

WRCK-401

WRCK-421

WRCK-431

WRCK-491

WRCK-481

T

(CK)

绝缘式

WRCK-402

WRCK-422

WRCK-432

WRCK-492

WRCK-482

接壳式

双支铜-铜镍

WRCK2-421

WRCK2-431

绝缘式

WRCK2-422

WRCK2-432

接壳式

注:(1)套管外径dmm:Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.

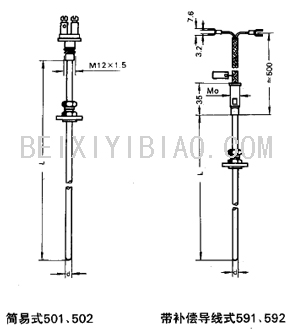

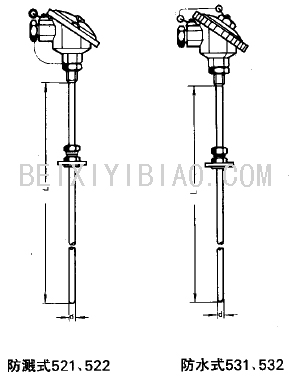

·可动卡套法兰装置式铠装热电偶

名称

型号

分度号

工作端形式

单支镍铬-铜镍

WREK-501

WREK-521

WREK-531

WREK-581

WREK-591

E

(EA-2)

绝缘式

WREK-502

WREK-522

WREK-532

WREK-582

WREK-592

接壳式

双支镍铬-铜镍

WREK2-521

WREK2-531

绝缘式

WREK2-522

WREK2-532

接壳式

单支镍铬-镍硅

WRNK-501

WRNK-521

WRNK-531

WRNK-581

WRNK-591

K

(EU-2)

绝缘式

WRNK-502

WRNK-522

WRNK-532

WRNK-592

WRNK-582

接壳式

双支镍铬-镍硅

WRNK2-521

WRNK2-531

绝缘式

WRNK2-522

WRNK2-532

接壳式

单支铜-铜镍

WRCK-501

WRCK-521

WRCK-531

WRCK-591

WRCK-581

T

(CK)

绝缘式

WRCK-502

WRCK-522

WRCK-532

WRCK-592

WRCK-582

接壳式

双支铜-铜镍

WRCK2-521

WRCK2-531

绝缘式

WRCK2-522

WRCK2-532

接壳式

注:(1)套管外径dmm):Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.

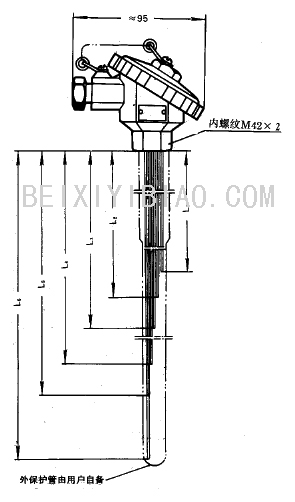

·无固定装置多对式铠装元件热电偶

名称

型号

分度号

工作端形式

镍铬-铜镍多对式铠装元件热电偶

WREK-1313

WREK-1314

WREK-1315

WREK-1316

E

(EA-2)

绝缘式

WREK-1323

WREK-1324

WREK-1325

WREK-1326

接壳式

镍铬-镍硅多对式铠装元件热电偶

WRNK-1313

WRNK-1314

WRNK-1315

WRNK-1316

K

(EU-2)

绝缘式

WRNK-1323

WRNK-1324

WRNK-1325

WRNK-1326

接壳式

注:1)多对式铠装元件外径Φ3、Φ4mm二种。

2)多对式热电偶分三对、四对、五对、六对、四种规格。



·多对式铠装元件热电偶

长度规格                                                            单位:mm

序号

L1

L2

L3

L4

L5

L6

II

830

2220

2420

3500

4940

7320

II

890

2320

2470

2600

6080

7370





铠装热电偶安装示图
