WZ系列 装配式热电阻 工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～420℃范围内的液体、蒸汽和气体介质以及固体的表面温度。 根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的Pt100铂热电阻合符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型电阻，应符合JB/T8622-1997及JB/T862３-1997标准．
■主要技术指标 ·测温范围和准确度
注：式中“t”为感温元件的实测温度绝对值。
■型号表示
热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻值R0的比值：（R100/ R0） 分度号Pt100: A级 R0=100±0.06Ω B级 R0=100±0.12Ω 分度号Cu50： R0=50±0.05Ω
热响应时间 在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间用T0.5表示。
热电阻公称压力 一般指在该工作温度下保护管所能承受的外压（静压）耐不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置放深度以及被测介质的流速和种类有关。 热电阻最小置入深度 ︱min＝︱元+15D ︱min－最小可用置入深度 ︱元－感温元件长度 D－保护管外径
自然影响 通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
绝缘电阻 常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ
■工作原理 工业用热电阻分铂热电阻和铜热电阻两大类。 热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得温度是感温元件所在范围内介质层中的平均温度。 装配式热电阻主要由接线盒，保护管，接线端子，绝缘套管和感温元件组成基本结构，并配以各种安装固定装置组成。 WZP型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示，记录和调节仪同时检测同一地点温度的场合。WZC型铜电阻的感温元件是一个铜丝绕组。
■热电阻接线盒结构
■型号规格 ·统一设计型热电阻
无固定装置式热电阻
注： 1、型号120、121为防溅式接线盒，型号130、131为防水式接线盒。
热电阻长度规格
·固定螺纹式热电阻
注： 1、公称压力：10MPa 2、型号220、221为防溅式接线盒，型号230、231为防水式接线盒。
固定螺纹型号规格对照表 公称压力：10MPa
产品型号
固定螺纹规格
M0
WRN-220
M27×2
WRN-220A
G3/4〞
WRN2-220
M27×2
WRN2-220A
G3/4〞
WRE-220
M27×2
WRE-220A
G3/4〞
WRE2-220
M27×2
WRE2-220A
G3/4〞
WRN-230
M27×2
WRN2-230
M27×2
WRE-230
M27×2
WRE2-230
M27×2
活动法兰式热电阻
注：1、型号320、321为防溅式接线盒，型号330、331为防水式接线盒。
热电阻直径和长度规格
固定法兰式热电阻
注： 1、公称压力：2.5MPa 2、固定法兰安装盘增加三种化工部标准规格，详见装配式热电偶附表及表二。 3、型号420、421为防溅式接线盒，型号430、431为防水式接线盒。
热电阻直径长度规格 公称压力：2.5MPa
Ф16
Ф12
总长LMM
置深IMM
总长LMM
置深IMM
300
350
400
450
550
650
900
1150
1400
1650
2150
150
200
250
300
400
500
750
1000
1250
1500
2000
225
250
300
350
450
550
650
900
1150
75
100
150
200
300
400
500
750
1000
·固定螺纹锥形保护管式
注： 1、公称压力：30MPa，流速≤80米/秒   ·固定螺纹锥形保护管型号规格对照表
·热电阻感温元件 薄片型铂热电阻感温元件
注：1、外保护层为1cr18Ni9Ti不锈钢片。 2、工作电流〈5mA
·感温元件
热电阻类别
产品型号
分度号
测量范围℃
保护管材料
规格
热响应时间
T0.5S
直径
dmm
总长
Lmm长
L0
L1
单支铂热电阻感温元件
WZP-010
Pt100
(BA1、BA2)
-200～420
外保护层为1cr18Ni9Ti不锈钢薄片
Ф12
300
350
450
550
650
900
1150
1400
1650
2150
85
105
〈60
双支铂热电阻感温元件
WZP2-010
单支铂热电阻感温元件
WZP-011
Ф8
300
350
450
550
65
80
〈30
双支铂热电阻感温元件
WZP2-011
铜热电阻感温元件
WZC-010A
Cu50(G)﹡
-50～100
紫铜管
Ф8
300
350
450
550
650
900
1150
1400
1650
2150
〈90
铂热电阻感温元件
WZP-035S
Pt100
-50～150
不锈钢套管
Ф6
535
35
〈5
铜热电阻感温元件
WZC-001
Cu50(G)﹡
-50～100
不锈钢套管
Ф4
300
25
〈30
注： 1、WZP-035S采用引进元件WZP-014S，精度等级：B级。
·普通型热电阻 固定螺纹式热电阻
注：1、WZC-200双股引出电线作导线。 2、WZPM-267采用引进元件WZPM-018，精度等级：B级。
·固定螺纹式热电阻
注：打“﹡”分度号作特殊规格订货
260、269型直径型号对照表
特殊用途热电阻 室内感温元件
油灌温度计
室内感温元件
注：打“﹡”分度号作特殊规格订货

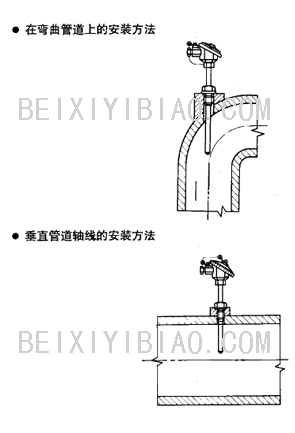

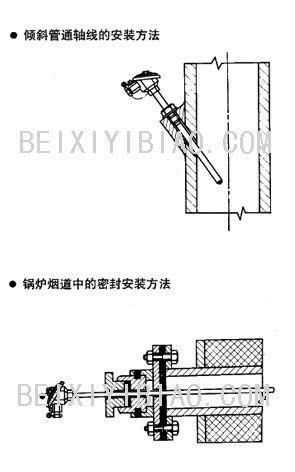

■热电阻安装方法
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
