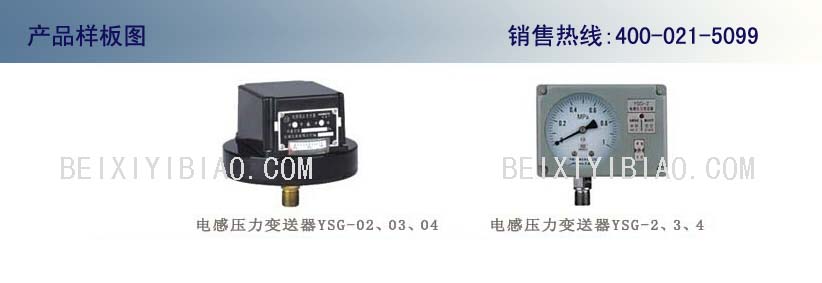

YSG-2、3、4压力变送器YSG-02、03、04压力变送器

产品编号：20150427-030332-3172

产品名称：YSG-2、3、4压力变送器YSG-02、03、04压力变送器

产品型号：YSG-2、3、4、YSG-02、03、04

所属类别：产品中心 » 压力仪表 » 压力变送器 » 压力变送器

YSG系列压力变送器为电感压力（微压）变送器，主要适用于工业生产过程和测量系统中用以测量各种非结晶和非凝固性的对钢或铁及其合金不起腐蚀作用的流体介质的压力或负压。本仪表既能将被测介质的压力值转换成标准之流的电流信号，以便于较长距离传送测量值，而最终能在中央控制室中与二次仪表进行配套，以实现生产过程的自动检测与控制，又具有机械式指针直接指示压力值的特点，以便于现场工艺检查和调校。

■主要技术指标

精确度等级：1.6

型号及名称	YSG-2 压力变送器	YSG-02 压力变送器	YSG-3 压力变送器	YSG-03 压力变送器	YSG-4 压力变送器	YSG-04 压力变送器
工作电压	AC 220V		DC24V		AC220V
输出信号	DC0~10mA		DC4~20mA		DC0~20mV
负戴电阻	≤1.5KΩ		≤350KΩ		≤50KΩ
接线端子	① ② ③ ④ ⑤ +输出- 220V 接地		① ② +输出- 二线制		① ② ③ ④ ⑤ +输出- 220V 接地
重量	1.0kg	1.3kg	1.0kg	1.3kg	1.0kg	1.3kg
配套二次仪表	XMY-20压力数字显示仪		XMY-30压力数字显示仪		XMY-40压力数字显示仪
（本厂生产）	XMY-22压力数字显示控制仪		XMY-32压力数字显示控制仪		XMY-42压力数字显示控制仪

使用环境条件：-10~55℃，相对温度不大于85％

温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.75％/10℃

型号

YSG-2、3、4压力变送器

YSG-02、03、04压力变送器

测

量

范

围

0~0.06

0~0.1

0~0.16

0~0.25

0~0.4

0~0.6

0~1

0~1.6

0~2.5

0~4

0~6

0~10

0~16

0~25

0~40

0~60

-0.1~0

0.1~0.06

0.1~0.15

-0.1~0.3

-0.1~0.5

-0.1~0.9

-0.1~1.5

-0.1~2.4

0~250

0~400

0~600

0~1000

0~1600

0~2500

0~4000

0~6000

0~10000

0~16000

0~25000

0~40000

-250~0

-400~0

-600~0

-1000~0

-1600~0

-2500~0

-4000~0

-6000~0

-10000~0

-16000~0

-25000~0

-40000~0

-120~+120

-200~+200

-300~+300

-500~+500

-800~+800

-1200~+1200

-2000~+2000

-3000~+3000

-5000~+5000

-8000~+8000

-12000~+12000-20000~+20000

mpa

(pa)

■结构原理

仪表由两个部分组成：一是机械式指针指示压力表；另一是变换部及电子放大器。前者由测量系统传动指示部分和外壳部分组成。仪表的外壳为防溅型结构，具有较好的密封性，故能保护内部结构免受机械损伤和污秽侵入。后者包括拉移——电感变换器及电子放大器。放大器部件用室温硫化硅橡胶浸涂表面，故具有较好的耐腐蚀性及抗潮性能。

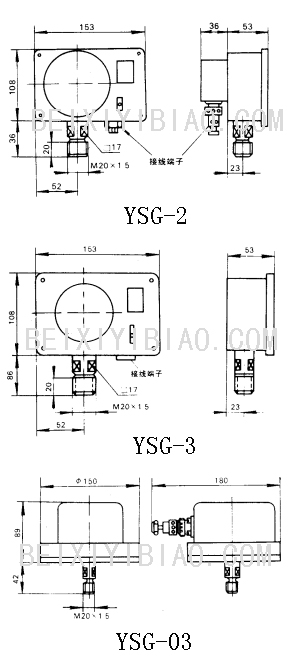

■外形尺寸单位：mm

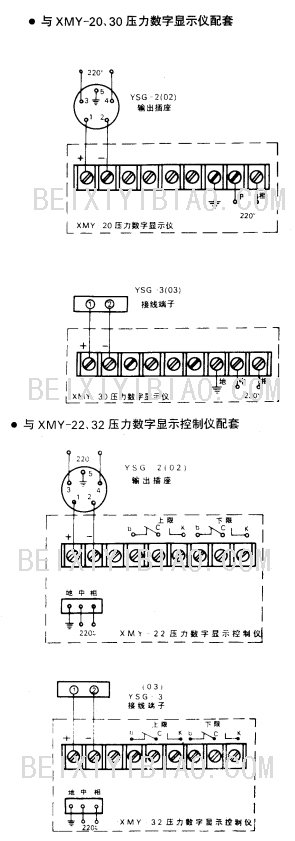

■配套接线图
