适用于测量对钢对铜合金不起腐蚀作用的液体、蒸气和气体等介质的压力。因为在仪表内部设置一滑线电阻式发送器，故可把被测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制。此外，本仪表并能就地指示压力，以便于现场工艺检查。

 □主要技术指标

 精确度等级：1.6

 发送器起始电阻值：3-20Ω

 发送器满度电阻值：340-400Ω

 发送器接线端①②外加电压不大于6V

滑线电阻式发送器接线图

使用环境条件：-40-60℃，相对湿度不大于85%，且震动和被测（控）介质的急剧脉动应对仪表正常工作无明显影响。

 温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃

 重量：1.2kg

 □结构原理

 本仪表由一个弹簧管压力表和一个滑线电阻式发送器等的组成。

仪表机械部分的作用原理与一般弹簧管压力表相同。由于电 阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴发生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。

□测量范围

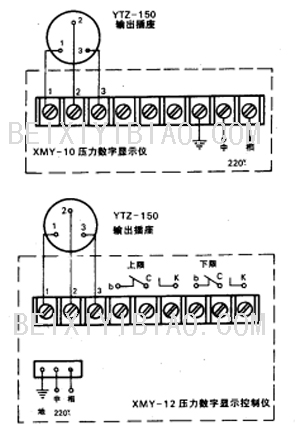

●与二次仪表XMY-10压力数字显示仪及XMY-12压力数字显示控制仪（本厂生产）配套的接线图.

□外形尺寸              单位：mm
