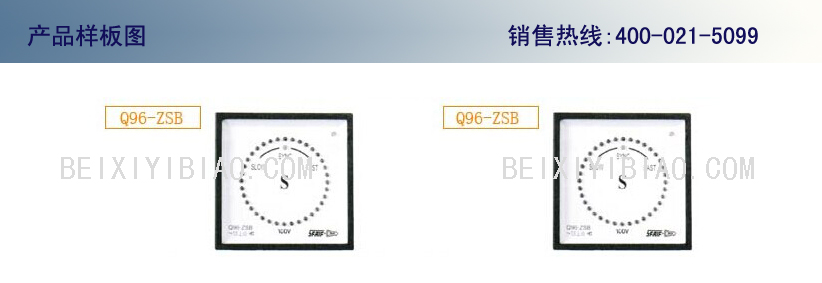

Q96-ZSB带并车脉冲输出型同步指示器

1、用途：

　　用于各类电站系统中多机组并网时的检测指示，并能在频差小于某一设定值和相差为零前的某一设定值发出一并车指令，以实现自动并网。

　　本产吕采用发光二级管作为指示元件，与机构式同步指示器相比，具有醒目、灵敏、无机械磨损等特点。产品具有频差锁定设定及并车指令导前时间设定功能，适用于各类多机组电站中使用。

2、主要技术性能：

　　仪表指示偏转角：360度

　　准确度等级：1.5级（按GB/T7676-1998相关要求，仅在同步点处有精度要求）

　　工作电源容差：Un±10%

　　功耗：不大于5VA

　　指令开关容量：阻性，28Vdc,10Aak 380Vac,5A

　　导前时间设定：50ms～500ms（步长30ms）

　　频差闭销范围：0.05HZ～0.5HZ（步长0.03HZ）

3、使用条件：

　　使用环境温度：0～+55℃

　　耐振动：频率1～100HZ，加速度≤10m/s²

4、重量：1.0kg

5、开孔尺寸：92^+0.5mm×93^+0.5mm
