上海自动化仪表股份有限公司自动化仪表十一厂始建于1929年，是上海电气集团自动化仪表股份有限公司下属的骨干企业之一，是国内较早生产电动执行机构的专业制造厂，拥有较强的设计实力与生产能力。产品有5大系列近百种型号，涵盖火电、核电、污水处理、垃圾焚烧、石油化工等众多领域，在市场上一直享有良好的声誉。
产品概述 AI、MI系列智能型电动执行机构是我公司在引进英国ROTORK公司A、M系列产品的基础上，采用当今最先进的超大规模集成电路研制而成的新一代智能化、数字化、多功能的电动执行机构。 AI、MI智能型电动执行机构的工作原理： AI、MI系列智能型电动执行机构由三相异步电机驱动，通过涡轮蜗杆减速，带动空心输出轴输出转矩。减速器具有手/电动切换机构，当切换手柄处于手动装置时，手轮通过离合器带动空心输出轴转动：电动操作时，切换机构将自动回落至电动位置，离合器和涡轮啮合，由三相电动驱动空心输出轴转动。 执行机构输出轴的转动通过增速机构传至霍耳效应脉冲式传感器，而电机蜗杆轴向力产生的轴向位移传到机械式的力矩控制机构（开关机构）上，以实现阀位和力矩的控制。 电动执行机构的智能控制器接受标准模拟电流控制信号或开关量控制信号或总线信号，将执行机构的输出轴定位于和输入信号相对应的位置上；又可以根据联锁控制、两线控制或紧急ESD事件信号定位于控制系统预先设置的位置。
主要技术参数 工作制：1）AI（S2可逆、断续运行，25%的接通持续率，接通次数≤630次/小时） 2）MI（S4可逆，25%的接通持续率，630次/小时≤接通次数≤1200次/小时） 输入信号：1）模拟信号：4-20mA DC 输入阻抗250Ω 2）脉冲开关量信号≥150ms 3）Profibus-DP、HART（可选） 输出信号：1）4-20mA DC 负载阻抗≤750Ω 2）Profibus-DP、HART（可选） 机械输出：1）AI多转式 ≥6圈 34～8000Nm 2）MI多转式 ≥6圈 17～544Nm 3）AI角行程 0-90° 300～60000Nm 4）MI角行程 0-90° 116～6884Nm 5）MIL直行程 ≤100mm 7.94～41.4kN 基本误差：1）AI、MI多转式电动执行机构 ≤±1% 2）AI、MI角行程电动执行机构 ≤±1% 3）MIL直行程电动执行机构 ≤±1% 死区：0.1～9.9%可调（默认设置为0.5%） 中途限位：1）开限位设置范围为60%～100% 2）关限位设置范围为0%～40% 机械间隙：1）AI、MI多转式电动执行机构 ≤1° 2）AI、MI角行程电动执行机构 ≤1° 3）MIL直行程电动执行机构（行程≥25mm） ≤1mm 禁止运行时间：0～99秒可调 供电电源：三相三线制380V AC±10%，50Hz±1% 防爆等级：1）遥控器-本质安全型 ExibIIBT4 隔爆型 2）执行机构-隔爆型ExdIIBT4 输出触点容量：250VAC 5A ；30V DC 5A（总线产品为220V AC 0.5A；30V DC 1A） 环境条件：1）环境湿度：-25℃～70℃（隔爆型为-20～60℃） 2）5%～95% 3）86～106KPA 4）空气介质：周围空气中无腐蚀性气体 抗干扰指标： 1）外磁场 ≤400A/m 50HZ 2）共模干扰 250V 50HZ 3）串模干扰 有效值为1V的交流信号 频率为50HZ，相位0～360° 4）静电放电 4KV 5）电快速瞬间脉冲群：电源端1000V；信号输入端：500V 6）射频干扰 频率80～1000MHZ 试验场强3V/m，距离1m 7）浪涌保护 1KV 注：如果您有其他技术要求，请与我们联系，我们将尽力满足您。

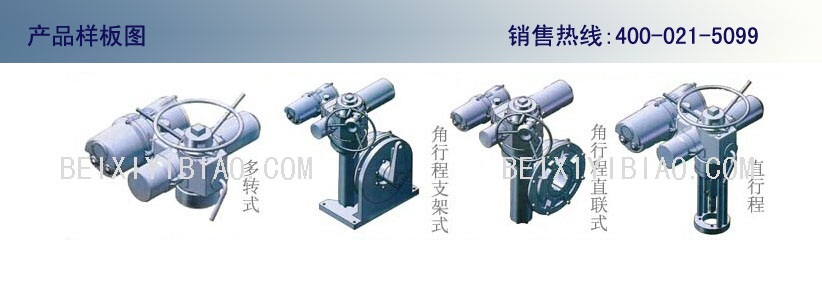

AI/MI智能型电动执行机构以多转式为基型，配以涡轮蜗杆二级减速箱0～90°角行程电动执行机构，配以丝杆部件组成直行程电动执行机构。
型号规格（AI多转式）
注：1）最小圈数建议大于6圈，最大圈数不限 2）最大上升阀杆直径括弧内值为安装“AZ”型驱动轴套所能达到的尺寸 3）部分型号可供144r.p.m和192r.p.m高转速规格 4）对要求执行机构自锁的场合不建议选用高转速型号 5）IS15为增配得二级齿轮减速器，以满足高转矩要求
型号规格（MI多转式）
注：1）最小圈数建议大于6圈，最大圈数不限 2）最大上升阀杆直径括弧内值为安装“AZ”型驱动轴套所能达到的尺寸 3）部分型号可供144r.p.m和192r.p.m高转速规格
|
