该压力变送器采用进口扩散硅压力传感器和专用集成元件制成的压力变送器。适用于工业过程中测量多种流体介质的压力，将压力参数转换成二线制4-20mA.D.C的标准直流信号输出，以便于相应的显示仪和检测装置配套使用，实现对压力的自动检测或控制。

     该压力变送器是一种固态力变送器。系用先进的微机械加工工艺制成的硅膜片上扩散四个电阻形成四壁式惠斯登电桥组成压阻式力敏器件，器件在激励电流作用，将被测压力作用于硅膜片上形成的就力转换成与被测压力成正比的电压输出信号。

   先进的固态化元件所设计的，二线制4-20mA输出的电子放大器电路板，置于不锈钢外壳内，并灌注硅橡胶，保证了抗振动、抗冲击和耐湿性能。

   电子线路设计有反向二级管、穿心式电容及齐纳二级管，从而获得高性能的反向极性和过电压保护以及抗射频抗电磁干扰性能。

   压力变送器的测压元件带316不锈钢隔膜膜片，并经充硅油作传压介质，形成完整的机芯组件。被测介质作用于隔离膜片上，再经硅油传递压力至硅应变膜片上，则保证了仪表稳定性及扩展被测介质的适用能力，适用于测量与316不锈钢兼容的腐蚀性液体和气体的压力。

 ■主要技术指标

测量范围：0~0.1MPa至0~0.4MPa各档量程

          0~-0.1MPa

输出信号：二线制4-20mA.D.C ①+，②-。

供电电源：压力变送器两端电压12～32V.D.C

量程与零点可调量：测量范围的±10％

使用环境条件：温度-10~+55℃，相对湿度≤90％

精确度等级0.5级

抗过载能力：2倍量程（准静态）

温度影响量：不大于0.5％/10℃

电源影响量：小于0.05％/V

负载变化影响量：小于0.02％/100Ω

安装位置影响量：小于0.1％

重量：约0.2Kgf

■二线制变送器系统接线

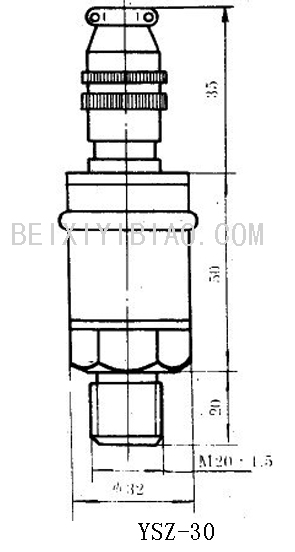

■外形尺寸
