概述
结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀的泄露量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
技术参数和性能指标
|
公称通径
|
20
|
25
|
|
公称压力
|
ANSI125、150、300、600
|
JIS10、16、20、30、40K
|
PN1.6、4.0、6.4MPA
|
|
连接型式
|
法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
|
|
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
|
|
焊接连接：嵌接焊 SW
|
|
材料
|
铸钢（ZG230-450、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
|
|
上阀盖
|
常温型（P）：-17-+230℃： 伸长l型（El)：-45--17℃ +230-+566℃
|
|
伸长Ⅱ型（EⅡ）：-100--45℃： 伸长ⅲ）：-196-100℃
|
|
型式
|
直通单座铸造球型阀
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|
阀体
|
阀芯型式
|
单座柱塞型阀芯
|
|
流量特性
|

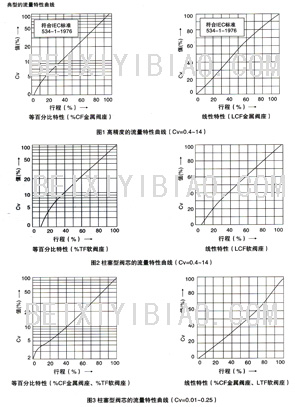

金属阀座 等百分比特性（%CF）和线性特性（LCF），参考图1、3
|
|
Cv值从0.04-14的高精度流量特性符合IEC534-1-1976标准
|
|
软阀座 等百分比特性（%CF）和线性特性（LCF），参考图2、3
|
|
材料
|
不锈钢（1Ce18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）
|
|
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
阀内组件
|
阀芯型式
|
单座柱塞型阀芯
|
|
流量特性
|
金属阀座 等百分比（%CF）和线性特性（LCF），参考图1和图3
|
|
CV值从0.04~14的高精度流量特性符合IEC534-1-1976标准
|
|
软阀座 等百分比特性（%CF）和线性特性（LTF），参考图2和图3
|
|
材料
|
不锈钢（1Ce18Ni9Ti、 1Cr18Ni2Mo2Ti 、 17-4PH 、 9Cr18 、 316L）
|
|
不锈钢堆焊司太莱合金、钛和耐腐合金等
|
执行机构
|
供气压力
|
140-400KPA
|
|
弹簧范围
|
20-100、80-240KPA
|
|
膜片材质
|
乙丙橡胶尼龙布、丁腈橡胶夹尼龙布
|
|
型式
|
LHA多弹簧薄膜执行机构
|
|
气源接口
|
Rcl/4"
|
|
环境温度
|
‐30- +70℃
|
阀作用型式 用正作用或反作用执行机构实现阀的气-关式或气-开式
附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
|
泄流量
|
金属阀座：小于阀额定容量的0.01%，符合ANSl B16.104-1976lV级
|
|
软阀座：小于阀额定容量的10/-7，符合ANSl B16.104-1976lV级
|
|
回差
|
带定位器：小于全行程的1%
|
|
不带定位器：小于全行程的3%（LHAl型小于全行程的5%）
|
|
基本误差
|
带定位器：小于全行程的±1%
|
|
不带定位器：小于全行程的±5%（带VPE为±3%，LHAl配HEF位±2%）
|
CV值和行程
|
阀芯型式
|
阀座和流量特性
|
额定行程
|
0.01
|
0.04
|
0.1
|
0.16
|
0.25
|
0.4
|
0.63
|
1.3
|
1.6
|
2.5
|
4
|
6.3
|
10
|
14
|
|
柱塞阀芯
|
金属阀座
|
等百分比（%CF）
|
14.3
|
|
|
|
|
Ο
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
|
线性（LCF）
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
Δ
|
|
软阀座
|
等百分比（%TF）
|
|
|
|
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
线性（LTF）
|
|
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
公称通径
|
20
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
25
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
流量特性
允许压差
L.柱塞阀芯、金属阀位（%CF、LCF）
A.气-关式阀
|
执行机构
|
供气压力
|
弹簧范围
|
定位器
|
允许压差
|
|
额定Cv值
|
|
≤0.25
|
0.4
|
0.63
|
1
|
1.6
|
2.5
|
4
|
6.3
|
10
|
14
|
|
HA1D
|
1.4
|
0.2-1.0
|
有或无
|
40*
|
31
|
31
|
16
|
16
|
10
|
10
|
5.6
|
4.2
|
2.6
|
|
56
|
|
1.6
|
0.2-1.0
|
有
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
28
|
21
|
13
|
|
100
|
100
|
100
|
84
|
52
|
52
|
52
|
|
4
|
0.8-2.4
|
有
|
‐
|
‐
|
‐
|
‐
|
‐
|
40*
|
40*
|
40*
|
40*
|
39
|
|
100
|
100
|
84
|
84
|
|
HA2D
|
1.4
|
0.2-1.0
|
有或无
|
40*
|
40*
|
40*
|
32.6
|
32.6
|
20
|
20
|
10.9
|
8.2
|
5
|
|
100
|
62
|
62
|
|
1.6
|
0.2-1.0
|
有
|
‐
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
25.5
|
|
100
|
100
|
100
|
100
|
100
|
100
|
54
|
|
4
|
0.8-2.4
|
有
|
‐
|
|
‐
|
‐
|
‐
|
‐
|
‐
|
40
|
40
|
40
|
|
100
|
100
|
75
|
B.气-开式阀
|
执行机构
|
供气压力
|
弹簧范围
|
定位器
|
允许压差
|
|
额定Cv值
|
|
≤0.25
|
0.4
|
0.63
|
1
|
1.6
|
2.5
|
4
|
6.3
|
10
|
14
|
|
HA1R
|
1.4
|
0.2-1.0
|
有或无
|
40*
|
31
|
31
|
16
|
16
|
10
|
10
|
5.6
|
4.2
|
2.6
|
|
56
|
|
2.8
|
0.8-2.4
|
有
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
39
|
29
|
18
|
|
100
|
100
|
100
|
100
|
100
|
72
|
72
|
|
HA2R
|
1.4
|
0.2-1.0
|
有或无
|
40*
|
40*
|
40*
|
32.6
|
32.6
|
20
|
20
|
10.9
|
8.2
|
5
|
|
100
|
62
|
62
|
|
2.8
|
0.8-2.4
|
有
|
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
40*
|
35
|
|
|
100
|
100
|
100
|
100
|
100
|
100
|
70
|
56
|
Ⅱ.柱塞阀芯、软阀座（%TF、LTF）
A.气-关式阀
|
执行机构
|
供气压力
|
弹簧范围
|
定位器
|
允许压差
|
|
额定Cv值
|
|
≤0.25
|
0.4
|
0.63
|
1
|
1.6
|
2.5
|
4
|
6.3
|
10
|
14
|
|
HA1D
|
1.4
|
0.2-1.0
|
有或无
|
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
4
|
2.9
|
1.8
|
|
1.6
|
0.2-1.0
|
有
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
19
|
14
|
9.1
|
|
4
|
0.8-2.4
|
有
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
30
|
30
|
27
|
|
HA2D
|
1.4
|
0.2-1.0
|
有或无
|
20
|
20
|
20
|
20
|
20
|
14
|
14
|
7.6
|
5.7
|
3.5
|
|
1.6
|
0.2-1.0
|
有
|
‐
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
28
|
17.6
|
|
4
|
0.8-2.4
|
有
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
‐
|
30
|
30
|
30
|
B.气-开式阀
|
执行机构
|
供气压力
|
弹簧范围
|
定位器
|
允许压差
|
|
额定Cv值
|
|
≤0.25
|
0.4
|
0.63
|
1
|
1.6
|
2.5
|
4
|
6.3
|
10
|
14
|
|
HA1R
|
1.4
|
0.2-1.0
|
有或无
|
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
4
|
2.9
|
1.8
|
|
4
|
0.8-2.4
|
有
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
27
|
20
|
12
|
|
HA2R
|
1.4
|
0.2-1.0
|
有或无
|
20
|
20
|
20
|
20
|
20
|
14
|
14
|
7.6
|
5.7
|
3.5
|
|
4
|
0.8-2.4
|
有
|
‐
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
24
|

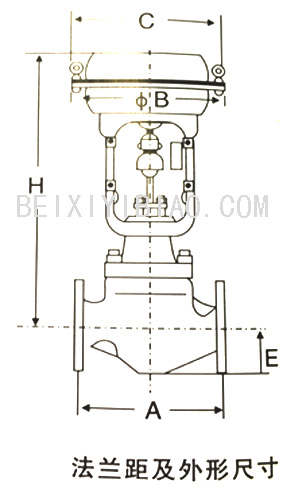

法兰距
|
公称通径
|
A
|
|
ANSl 125FF
ANSl 150RF
JlS 10K FFRF
PN1.6
|
JlS 16K RF
|
ANSl 300RF
JlS 20RF
JlS 30K RF
PN4.0
|
ANSl 600RF
JlS 40K RF
PN6.4
|
ANSl 150
RJ
|
ANSl 300
RJ
|
ANSl 600
RJ
|
JlS 20K
沟槽型
嵌入型
|
JlS 30K
沟槽型
嵌入型
|
ANSl 300
LG
|
ANSl 600
SW、BW
|
|
20
|
184
|
190
|
194
|
206
|
‐
|
206
|
206
|
198
|
208
|
203
|
206
|
|
25
|
184
|
193
|
197
|
210
|
197
|
210
|
210
|
198
|
212
|
206
|
210
|
外形尺寸
|
执行机构
|
H
|
¢B
|
C
|
E
|
|
常温型P
|
伸长l型El
|
伸长Ⅱ型EⅡ
|
伸长III型EIII
|
|
HA1D、R
|
375
|
525
|
685
|
900
|
218
|
230
|
40
|
|
HA2D、R
|
450
|
600
|
760
|
957
|
267
|
281
|
40
|
重量
I.法兰连接
|
公称通径
|
执行机构
|
ANSI 125、150JIS 10K
|
ANSI300、600JIS16、20、30、40K
|
|
常温型 （P)
|
伸长l型El
|
伸长Ⅱ型EⅡ
|
伸长III型EIII
|
常温型 （P)
|
伸长l型El
|
伸长Ⅱ型EⅡ
|
伸长III型EIII
|
|
20、25
|
HA1D、R
|
16
|
18
|
21
|
26
|
17
|
19
|
22
|
27
|
|
HA2D、R
|
23
|
25
|
28
|
33
|
24
|
26
|
29
|
34
|
Ⅱ.焊接连接
|
公称通径
|
执行机构
|
常温型 （P)
|
伸长l型El
|
伸长Ⅱ型EⅡ
|
伸长III型EIII
|
|
20、25
|
HA1D、R
|
14
|
16
|
19
|
24
|
|
HA2D、R
|
21
|
23
|
26
|
31
|
|
