LZ系列 金属管转子（浮子）流量计
LZ型系列金属管转子（浮子）流量计，采用可变流通面积式测量原理进行计量，适用于测量液体、气体，被广泛的用于石油、化工、发电、制药、食品、水处理等以体的过程控制和计量。
LZ型系列金属管转子（浮子）流量计采用全金属结构，根据使用功能，分为：现场指示型、电远传型、耐腐型、高压型、保温夹套型、防爆型，输出信号有：4～20mA和0～10mA标准电流信号。通过输出信号，可以与电脑联网实现流量数据的远距显示、记录、调节、积算和控制。
本产品标准号：JB/T6844-93 Q/YXBM192-1997
本产品执行检定规程：JJG257-94转子流量计检定规程

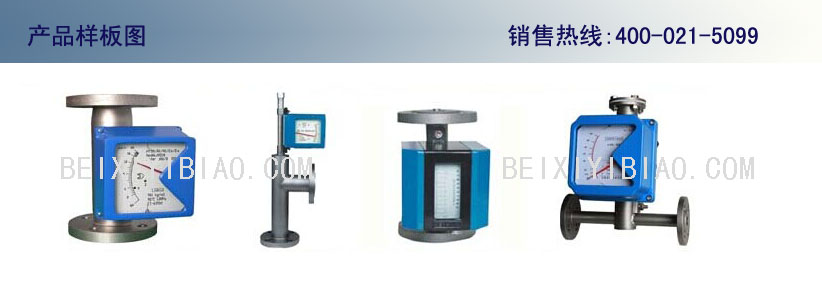

■产品展示
流量进出口位置及流向下→上
流量进出口位置及流向下→上横
流量进出口位置及流向左→右（右→左）
■主要技术指标
精度等级：1.5、2.0、2.5
压力损失：6.5Kpa~38.2Kpa
流体温度：-80℃～400℃（内衬氟塑料为-80℃～90℃）
流体粘度：DN15≤5Mpa*s DN20～DN150≤300*s
公称压力：PN1.6、PN2.5、PN4.0、PN6.3(≥PN10为特殊订货)
输出信号：二线制4～20mA或三线制0～10mA标准电流信号
显示：10位LCD显示瞬时、累积流量
调整方式：HALL开关、磁棒操作无需开盖即可调校
电源：24VDC 25mA
电信号温度影响：0.5%/10℃
负载电阻：4～20mA/500Ω 0～10mA/1.2KΩ
防爆等级：本安型ibIICT5 LB830S或配相同等级安全栅
隔爆型：dIIBT5
指示器防蚀类别：防尘防滴（IP65）
材质：SUS304或（特殊订货）SUS316L或哈氏合金或内衬氟塑料等
■选型编码A
|
项目及内容
|
代码
|
举例
|
|
金属管转子(浮子)流量计
|
LZ
|
|
|
|
|
|
|
|
|
|
LZ
|
|
公称通径（mm）
15
20
25
40
50
65
80
100
125
150
|
|
15
20
25
40
50
65
80
100
125
150
|
|
|
|
|
|
|
|
|
15
|
|
形状特征
流量进出口位置及流向 下→上
流量进出口位置及流向 下→上横
流量进出口位置及流向 左→右
流量进出口位置及流向 右→左
流量进出口位置及流向 下横→上横
|
|
|
A
B
C
D
E
|
|
|
|
|
|
|
|
A
|
|
浮子材质
不锈钢 SUS304
不锈钢 SUS316L(特殊订货)
其他：用户指定需定制
|
|
|
|
0
1
9
|
|
|
|
|
|
|
0
|
|
公称压力
PN1.6
PN2.5
PN4.0
PN6.3
其它
|
|
|
|
|
A
B
C
D
E
|
|
|
|
|
|
B
|
|
精确度等级
1.5级
2.0级
2.5级
|
|
|
|
|
|
5
6
7
|
|
|
|
|
6
|
|
显示方式
大开面指针式
大开面指针式+液晶（累积）+电远传
侧面型指针式
侧面型指针式+电远传
|
|
|
|
|
|
|
A
B
C
D
|
|
|
|
B
|
|
阻尼
无
有
|
|
|
|
|
|
|
|
0
1
|
|
|
0
|
|
流量范围
代码请见选型编码B（流量范围）
|
|
|
|
|
|
|
|
|
|
|
F
|
|
被测介质
液体
气体
|
|
|
|
|
|
|
|
|
|
0
1
|
0
|
■选型编码B（流量范围代码）
|
公称通径mm
|
代码
|
20℃
|
101.325kpa 20℃空气
|
举例
|
|
15
|
A
B
C
D
E
F
G
H
I
J
|
2.5～25L/h
4～40 L/h
6.3～63 L/h
10～100 L/h
16～160 L/h
25～250 L/h
40～400 L/h
60～600 L/h
63～630 L/h
80～800 L/h
|
0.07～0.7N m³/h
0.11～1.1 N m³/h
0.18～1.8 N m³/h
0.28～2.8 N m³/h
0.4～4 N m³/h
0.7～7 N m³/h
1.0～10 N m³/h
1.6～16 N m³/h
|
F
|
|
20
|
A
B
C
|
0.16～1.6m³/h
0.25～2.5 m³/h
0.3～3 m³/h
|
4.5～45 N m³/h
7～70 N m³/h
9～90 N m³/h
|
|
|
25
|
A
B
C
D
E
F
|
0.1～1 m³/h
0.16～1.6 m³/h
0.25～2.5 m³/h
0.3～3 m³/h
0.4～4 m³/h
0.6～6 m³/h
|
3～30 N m³/h
4.5～45 N m³/h
7～70 N m³/h
11～110 N m³/h
|
|
|
40
|
A
B
|
0.6～6 m³/h
1～10 m³/h
|
16～160 N m³/h
25～250 N m³/h
|
|
|
50
|
A
B
C
D
E
|
0.63～6.3 m³/h
1.0～10 m³/h
1.2～12 m³/h
1.6～16 m³/h
2.0～20 m³/h
|
10～180 N m³/h
25～250 N m³/h
40～400 N m³/h
|
|
|
65
|
A
|
2.5～25 m³/h
|
75～750 N m³/h
|
|
|
80
|
A
B
C
D
|
2.5～25 m³/h
3.0～30 m³/h
4.0～40 m³/h
6.0～60 m³/h
|
75～750 N m³/h
90～900 N m³/h
110～1100 N m³/h
|
|
|
100
|
A
B
C
|
6.0～60 m³/h
8.0～80 m³/h
10～100 m³/h
|
180～1800 N m³/h
|
|
|
125
|
A
B
|
10～100 m³/h
12.5～125 m³/h
|
250～2500 N m³/h
|
|
|
150
|
A
B
|
12～120 m³/h
15～150 m³/h
|
300～3000 N m³/h
|
|
注：（1）特殊流量范围可协商解决，代码为Z。
（2）对于其他特殊规格，本公司可协商解决。
■外形及安装尺寸

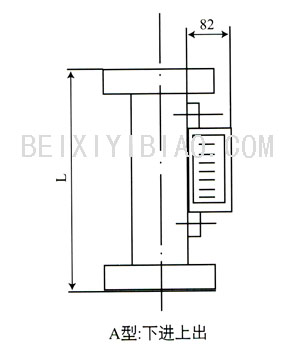

安装尺寸：A型
|
公称通径mm
|
1.6、2.5、4.0、6.3MPa
|
|
Lmm
|
|
15
|
250
|
|
20
|
250
|
|
25
|
250
|
|
40
|
250
|
|
50
|
250
|
|
65
|
250
|
|
80
|
250
|
|
100
|
250
|
|
125
|
250
|
|
150
|
250
|

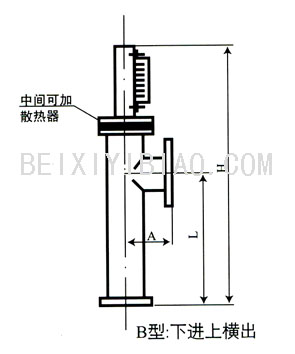

安装尺寸：B型
|
公称通径mm
|
1.6、2.5、4.0、6.3MPa
|
|
Hmm
|
Lmm
|
Amm
|
|
15
|
≤480
|
160
|
100
|
|
20
|
480
|
160
|
100
|
|
25
|
480
|
160
|
100
|
|
40
|
500
|
160
|
100
|
|
50
|
500
|
180
|
100
|
|
65
|
540
|
180
|
150
|
|
80
|
560
|
200
|
150
|
|
100
|
620
|
220
|
150
|
|
125
|
660
|
260
|
250
|
|
150
|
700
|
300
|
250
|

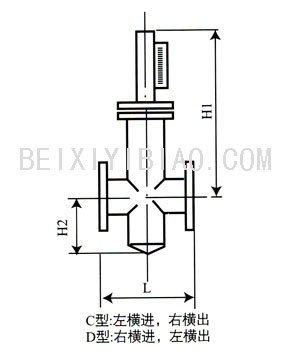

安装尺寸：C（D）型
|
公称通径mm
|
1.6、2.5、4.0、6.3MPa
|
|
H1mm
|
H2mm
|
Lmm
|
|
15
|
≤300
|
≤80
|
160
|
|
20
|
300
|
80
|
160
|
|
25
|
300
|
80
|
180
|
|
40
|
340
|
100
|
240
|
|
50
|
340
|
100
|
260
|
|
65
|
380
|
130
|
340
|
|
80
|
380
|
130
|
360
|
|
100
|
420
|
160
|
360
|
|
125
|
500
|
160
|
440
|
|
150
|
500
|
160
|
440
|

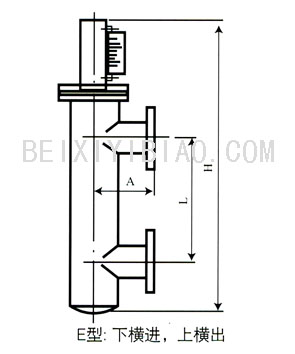

安装尺寸：E型
|
公称通径mm
|
1.6、2.5、4.0、6.3MPa
|
|
H1mm
|
H2mm
|
Lmm
|
|
15
|
≤490
|
160
|
100
|
|
20
|
490
|
160
|
100
|
|
25
|
490
|
160
|
100
|
|
40
|
540
|
180
|
100
|
|
50
|
540
|
180
|
100
|
|
65
|
600
|
220
|
150
|
|
80
|
630
|
220
|
150
|
|
100
|
710
|
250
|
150
|
|
125
|
780
|
280
|
250
|
|
150
|
840
|
320
|
250
|
注：特殊安装尺寸可协商解决，订货时注明
■磁过滤器
流体若含有能导磁的铁质微粒，应在流量计前方安装磁过滤器，磁过滤器中磁钢为螺旋形排列，能彻夜工排除铁质微粒并使压力损失为最小，磁钢外部包覆氟塑料。磁过滤器内壁也可内衬氟塑料。厂房提供法兰接头及夹持式二种，各种口径高度相同，法兰符合JB81-59、JB82-59标准，高度尺寸与法兰尺寸有特殊需要可与我公司协商。
■订货须知
按照选型编码确定的型号是在标准状态下的，为达到准确使用流量计的目的，还需提供工作状态下的密度、粘度或工作状态下的压力、温度和介质名称。
|
