压力控制器适宜于对被控介质（应是无爆炸危险的腐蚀性或无腐蚀性的气体或液体）的压力（其设定值为一常数）进行位式控制。

  本控制器是以波纹膜片作为压力敏感 元件来驱使微动开关工作的压力控制仪表。具有结构简单合理、控制型式多样、动作稳定可靠、使用寿命长以及抗振性和耐蚀性好等特点。它是低压（低真空）容器、水箱水位以及类似设备用来进行位式控制的理想产品。

   本控制器按被测对象的不同控制要求，分为一位式、两位式及多位式等多种控制方法，共设有十种控制型式。没一种控制型式和设定均值按用户的需要进行制造。控制器的上、下限压力值均以绝对值得大小来表征。

 ■ 主要技术指示

设定点误差：±2.5％

设定点的选定范围（为压力上限值）：上切换值≥20％

                                 下切换值≤80％

切换差（仅指YPK-31，32为压力上限值）：4~10％

触点容量：AC 220V×1A;DC27V×0.5A

使用环境温度：-40~70℃

温度影响：不大于0.5％/10℃

过载能力（为压力上限值）：150％

耐振性：50~200Hz 3g

重量：1.5Kg

■型号规格

■原理

  本控制器由测量系统、控制元件、外壳及插头座等组成。测量系统由特种不锈钢制成的波纹膜片与接头部件等构成一测量控。控制元件则是由1至3个（随控制的控制型式而定）小型的微动开关所组成。

  控制器的工作原理是基于压力敏感元件（测量系统中的波纹膜片）的弹性变形来驱使微动开关产生快速的开关动作。即在被控介质的压力作用下，使波纹膜片之中心点产生相应的挠度——弹性们移，借助于连杆来推动与其相接触的微动开关的按钮（推杆），使之产生快速的切换动作，以及使控制系统中的电路得以断开或接通，从而实现自动控制和报警的目的。

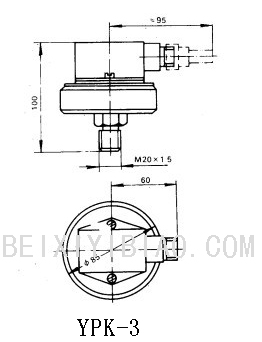

■外形尺寸         单位：mm

■典型应用

●对密封容器、反应锅和压力容器等上切换值得过压保护，可选用YPK-31。如意欲确保密封容器的正常工作，拟对容器中压力严加控制，则可选用YPK-33或YOL-36，以实现过压报警，过压再报警及强制性断电等多位式顺序控制。

●对反应锅压力、水箱水位或冷却水断水等下切换值（一位至多位）的控制，可按需选用YPK-32;YPK-34或YPK-39。

●对储缺缸压力、真空箱真空度或水箱、水塔的水位等上、下切换值的自动控制，则可选用YPK-35。

●若除了欲对压力或正空的切换值进行控制外，尚需对其上（下）极限值设置过载报警，则可按需选用YPK-37或YPK-38。

现以YPK-37配置相应的电气器件后组成的控制电路（参见下图）为例，对某一水箱的水位高度的控制情况作如下简述：

令水箱内的高水位为H2，低水位为H1，即H2 〉H1。

因开始时水箱内处于无水状态，故H=0。

由于控制器中的上、下切换触头都处于接通状态，报警触头处于图示位置。此时若合上开关“K”使电源接通，断电器中的触头因通电而闭合，电动机随机运转，开始向水箱供水。同时，报警回路中的绿灯即亮，表示工作状态正常。当水位不断升高，H2 〉H ≥ H1时，下切换触头断开，但由于断电器的自保作用使电动机仍处于运转状态，待水位断续上升至H=H2时，上切换触头断开，断电器则断电，电动机则立即停止工作。由于用水，使水位开始下降（此时应H 〉H1)只有上切换触头接通，而下切换触头仍处于断开状态，故电动机因断电器断电不运转，当水位断续下降至H=H1之瞬时，下切换触头即接通，电机动因断电器通电后又开始运转，断续向水箱供水，如此反复循环，即便能使水箱内的水位控制在H1-H2之间。

有时，控制回路可能因某种故障原因使高水位（H2）导致失控，引起水位继续上升，但当其达到预先设定好的极限值时，报警信号告示操作者立即采取措施。必要时也可在报警回路中设置蜂鸣器或切断总电源等应急措施，以确保系统安全。

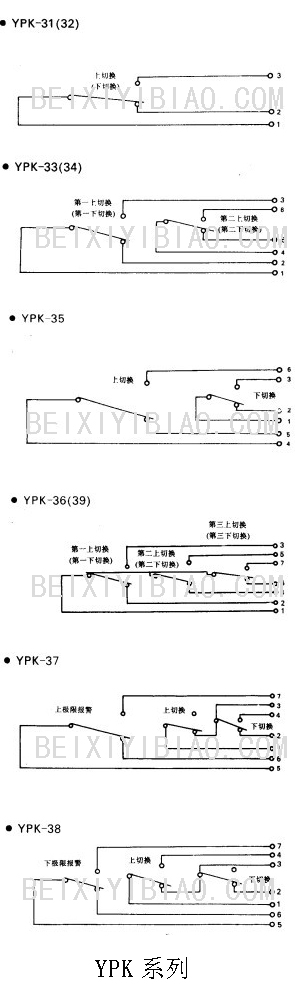

■接线图（图中带括号表示内容与带括号型号的产品相对应）
