HLS小口径笼式单座调节阀
产品编号:20150527-172348-8188
产品名称:HLS小口径笼式单座调节阀
产品型号:HLS
所属类别:产品中心 » 调节阀门 » 气动调节阀 » 气动调节阀

概述

是一种高性能的调节阀,坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。

调节阀的泄露量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构,其结松紧凑,输出力大。

技术参数和性能指标

                       阀体

公称通径

20

25

公称压力

ANSI125150300600

JIS1016203040K

PN1.64.06.4MPA

连接型式

法兰连接:FFRFRJLG、沟槽型、嵌入型

法兰标准:JIS B2201-1984ANSI B16.5-1981JB79-59

焊接连接:嵌接焊 SW

材料

铸钢(ZG230-450、铸不锈钢(ZG1Cr18Ni9TiZG1Cr18Ni12Mo2TiZG316L)、钛等

上阀盖

常温型(P):-17-+230℃   伸长l型(El)-45--17℃  +230-+566℃

伸长型(EⅡ):-100--45℃   伸长):-196-100℃

型式

直通单座铸造球型阀

压盖型式

螺栓压紧式

填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料



阀内组件

阀芯型式

单座柱塞型阀芯

流量特性

 等百分比特性(%CC)和线性特性(LCC),参考图1

套筒型式

分离式套筒

材料

不锈钢(1Ce18Ni9Ti1Cr18Ni2Mo2Ti17-4PH9Cr18316L

不锈钢堆焊司太莱合金、钛和耐腐蚀合金等


执行机构

供气压力

140-400KPA

弹簧范围

20-10080-240KPA

膜片材质

乙丙橡胶尼龙布、丁腈橡胶夹尼龙布

型式

LHA多弹簧薄膜执行机构

气源接口

Rcl/4"

环境温度

‐30- +70℃




阀作用型式   用正作用或反作用执行机构实现阀的气-关式或气-开式

附件         定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


性能

泄流量

金属阀座:小于阀额定容量的0.01%,符合ANSl B16.104-1976lV

回差

带定位器:小于全行程的1%

不带定位器:小于全行程的3%LHAl型小于全行程的5%

基本误差

带定位器:小于全行程的±1%

不带定位器:小于全行程的±5%(带VPE±3%LHAlHEF±2%

流量特性

法兰距

公称通径

A

ANSl 125FF
ANSl 150RF
JlS 10K FFRF
PN1.6

JlS  16K  RF

ANSl 300RF
JlS 20RF
JlS 30K RF
PN4.0

ANSl 600RF
JlS 40K RF
PN6.4

ANSl 150
RJ

ANSl 300
RJ

ANSl 600
RJ

JlS 20K
沟槽型
嵌入型

JlS 30K
沟槽型
嵌入型

ANSl 300
LG

ANSl 600
SW
BW

20

184

190

194

206

206

206

198

208

203

206

25

184

193

197

210

197

210

210

198

212

206

210

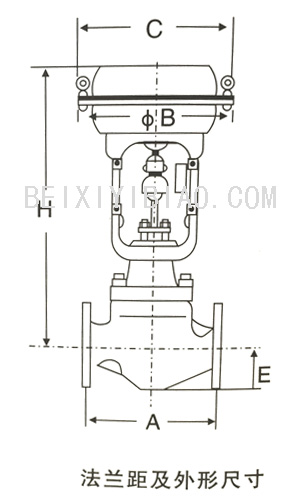

外形尺寸

执行机构

H

¢B

C

E

常温型P

伸长lEl

伸长EⅡ

伸长IIIEIII

HA1DR

375

525

685

900

218

230

40

HA2DR

450

600

760

957

267

281

40


重量

Ⅰ。法兰连接

公称通径

执行机构

常温型 (P)

伸长lEl

伸长EⅡ

伸长IIIEIII

2025

HA1DR

14

16

19

24

HA2DR

21

23

26

31
