LDCK系列 电磁流量计
智能型LDCK型电磁流量计是经过不断升级改良的高精度、高可靠性产品，该流量计在励磁技术，内衬技术，智能化技术方面达到了国内先进水平。适用于测酸、碱、盐溶液、泥浆、矿浆、纸浆、废水等导电介质的体积流量，测量管内无突出件，因此无附加压力损失。流量计具有测量精度不受介质压力、温度、密度（包括固液比）、粘度等物理参数变化的影响的特点，仪表灵敏，测量范围度大，抗干扰能力强，零点稳定，工作可靠。 流量计有防爆型，防爆等级为mdIIBT4.
电磁流量计执行标准： JB/T9248-1999电磁流量计 本产品执行检定规格： JJG198-94速度式流量计检定规定
■特点 ·可编程频率低频矩形波形励磁，提高了流量测量的稳定性，功率损耗低。 ·测量可靠，精度高，流量测量范围可达1500：1。 ·全汉字菜单操作，使用方便，操作简单，易学易懂。 ·具有双向流量测量，双向总量累积功能，电流、脉冲具备双向输出功能。 ·具有RS-485AK RS-232C数字通讯信号输出。 ·仪表内部设计有不掉电时钟，可记录16次掉电时间。

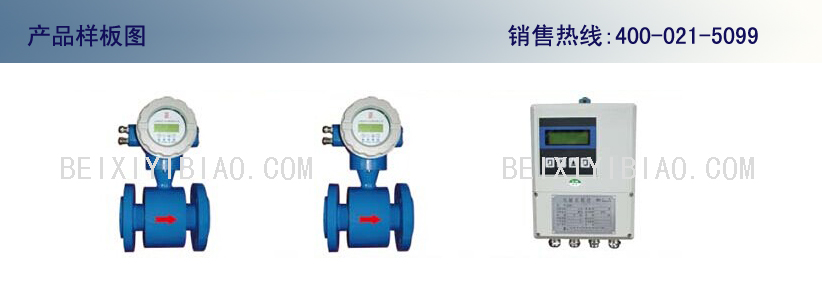

■产品展示
■主要技术指标 成套精度：口径：Φ10～Φ250：±0.5%、±1.0% 口径：Φ300～Φ1200：±1.0%、±1.5% 公称压力：口径Φ10～Φ50：4.0Mpa 口径Φ65～Φ125：1.6Mpa 口径Φ150～Φ1000：1.0Mpa 口径Φ1200：0.6Mpa 介质导电率：＞20µS/cm 工作电流：≤0.5A 输出信号：4-20mA或0～10mA 直流电流信号0～1000HZ脉冲信号 通讯信号：RS-485或RS-232C 防护等级：标准型IP65，特殊型IP67 供电电源：-200V AC、50HZ，或24V DC（特殊订货） 连接法兰：机标JB/T81-94，国标GB/T9119-2000或按用户需要。 ■材料 主体材料：测量管-耐酸钢SUS304 外壳-Q235钢 衬里材料：口经Φ10～Φ20：聚四氟乙烯 口径Φ25～Φ300：聚四氟乙烯、氯丁橡胶、及（特殊订货）聚氨酯、耐酸橡胶 口径Φ350～Φ1200：聚四氟乙烯、氯丁橡胶 电极材料：含钼不锈钢0Cr18Ni12Mo2Ti 或钛Ti 或钽Ta 或铂Pt 或哈氏合金等
■常用衬里材料的性能及适用范围
■流量范围选用
注：1、流速范围：0.3～10（m/s）,[扩大范围0.1～15（m/s）为特殊供货]。 2、流量计算公式：Q=VЛ(d/2)2=0.0028274D2×v 3、表中Q1、Q2、Q3、……Qmax流速在1、2、3、……10m/s时的流量。 4、表中的Qmin为最小流量，其流速为0.3m/s，最大流量为Qmax。 5、用户使用的最大流量可在Q1～Qmax范围内选择其中一个流量值。 例如： 用户选用LDCK-100，其最小流量为10m3/h，最大流量可在28、55、90、110、140、170……280 m3/h内范围选择其中一个流量值，如选用Q3=90 m3/h时的流量值，也可以选用表中流量点之间的流量值为最大流量，如选用60 m3/hak 80 m3/h为最大流量。
■流量计型号表示
LDCK 显示器：/TBS（显示：瞬时、累积） 安装方式：Y（一体型）配智能TBS表头 F（分离型）配智能TBS表头 最大流量：m3/h 输出信号：A（4~20mA）B（0~10 mA）C（脉冲输出） 接地环材料：M（0Cr18Ni12Mo2Ti） H（哈氏） T（钽） V（钛） P（铂） 公称压力：40（4.0MPa）公称通径：10~50 16（1.6 MPa）公称通径：65~125 10（1.0 MPa）公称通径：150~1000 06（0.6 MPa）公称通径：1200 电极材料：M（0Cr18Ni12Mo2Ti） H（哈氏） T（钽） V（钛） P（铂） 衬里材料：J（聚四氟乙烯） L（氯丁橡胶） Z（特殊订货） 传感器通径：10~1200
例1 LDCK-100JM16MA100Y/TBS 说明：电磁流量计公称通径100mm、衬里材料聚四氟乙烯、电极0Cr18Ni12Mo2Ti、公称压力1.6MPa、接地环材料0Cr18Ni12Mo2Ti、输出电流4~20mA、最大流量100m3/h、安装方式一体型、带显示器（显示：瞬时、累积）。
例2 LDCK-150LH10MB200F/TBS 说明：电磁流量计公称通径100mm、衬里材料氯丁橡胶、电极哈氏合金、公称压力1.0MPa、接地环材料0Cr18Ni12Mo2Ti、输出电流0~10mA、最大流量200m3/h、安装方式分离型、带显示器（显示：瞬时、累积）。
■外形尺寸及重量
型号规格
通径Φ(mm)
公称压力Mpa
A
(mm)
H
(mm)
ΦD1(mm)
ΦD2(mm)
n-Φ
(mm)
重量(kg)
LDCK-10
10
4.0
200
295
90
60
4-Φ14
6
LDCK-15
15
200
295
95
65
4-Φ14
7.5
LDCK-20
20
200
295
105
75
4-Φ14
8
LDCK-25
25
200
295
115
85
4-Φ14
9
LDCK-32
32
200
315
135
100
4-Φ18
9.5
LDCK-40
40
200
325
145
110
4-Φ18
12
LDCK-50
50
200
340
160
125
4-Φ18
13.5
LDCK-65
65
1.6
200
360
180
145
4-Φ18
15.5
LDCK-80
80
200
375
195
160
4-Φ18
17.5
LDCK-100
100
250
385
215
180
4-Φ18
22
LDCK-125
125
250
425
245
210
4-Φ18
29
LDCK-150
150
1.0
300
450
280
240
8-Φ18
35
LDCK-200
200
350
515
335
295
8-Φ18
47
LDCK-250
250
400
565
390
350
8-Φ18
68
LDCK-300
300
500
615
440
400
8-Φ18
85
LDCK-350
350
500
670
500
460
8-Φ18
127
LDCK-400
400
600
725
565
515
12-Φ23
184
LDCK-450
450
600
780
615
565
12-Φ23
195
LDCK-500
500
600
885
670
620
16-Φ23
210
LDCK-600
600
600
1005
780
725
20-Φ26
303
LDCK-700
700
700
1160
895
840
20-Φ30
470
LDCK-800
800
800
1260
1010
950
24-Φ34
500
LDCK-900
900
900
1360
1110
1050
28-Φ34
700
LDCK-1000
1000
1000
1460
1220
1160
28-Φ36
920
LDCK-1200
1200
0.6
1200
1670
1400
1340
32-Φ34
1100
■安装
1、流体流动方向应与流量计上箭头所指的方向一致。
2、必须保证流量的进口端有5D以上、出口端有3D以上的直管段（D：流量计的内径）。
3、传感器应接地良好，接地电阻应小于10Ω。
4、安装位置应避免能产生强大交流磁场的场合。

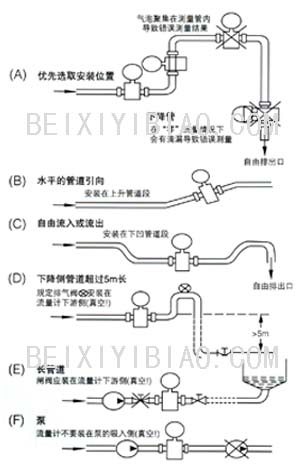

推荐安装位置
■订货须知
1、所选流量计的满刻度流量应不低于被测管道的最大实际流量，并使常用流量超过所选量程的50%。
2、转换器输出信号有4～20mA和0～10mA二种直流电流信号，二者只能取其一，请在选型时确认。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
