LSZD 型双转子流量计

■概述

　　LSZD型双转子流量计是我公司研制开发的，最新型的容积式流量计。用于管道中液体流量测量和控制的精密仪表。具有计量精度高、运转平稳、无脉动、噪音低、使用寿命长和对粘度变化适应性强等特点。因此在石油、化工、冶金、电力、船舶、交通、码头、矿山、热电、食品等部门广泛采用。特别适用于原油、高凝油、高含水原油、石油制品、食品和化学溶液和商贸交易计量和工程自动化计算管理控制。流量计可现场指示、直接读数；并可配光电脉冲转换器输出电脉冲（电流）信号，供显示仪表及计算机处理，使管道内液体流量能远传集中控制。

■工作原理

　　双转子流量计的计量室由内壳体和一对螺旋转子及上下盖板等组成，它们之间形成若干个已知体积的容腔作为流量的计量单元。流量计的转子靠其进、出口处的微小压差推动旋转，并不断的将进口的液体经容腔计量后送到出口（见图），转子将转动次数经密封联轴器及传动系统传递给计数机构，直接指示出流经流量计的液体总量。

■主要技术指标

公称通径（mm）	40、50、80、100、150、200、250、300
准确度	0.1、0.2、0.5级
压力损失	0~1000mPa.s:＜80KPa、1000~2000 mPa.s：＜150 KPa
公称压力	1.6、2.5、4.0、6.3、2.0、5.0MPa
温度范围	-20℃~+80℃、-20℃~+120℃、
介质粘度	0.32~2000 mPa.s
环境温度	-30℃~+70℃
连接法兰	GB9115-2000、JB/T82-94另可按用户指定法兰标准制造
光电脉冲（电流）转换器	防爆标志：ExdⅡBT4

*待开发　　**特殊订货

■特性曲线

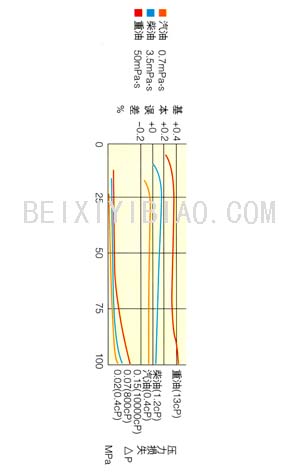

基本误差曲线与压力损失曲线

■选型编码A

项目及内容	代码								举例
双转子流量计	LSZD								LSZD-
公称通径（mm） 40 50 80 100 150* 200* 250* 300*		40 50 80 100 150 200 250 300							50
特征代号普通型（计量煤油、轻柴油、原油、重油）防砂型（计量高粘度液体、高含水液体、含砂液体）汽油型（计量汽油、液化气）特殊型（不锈钢材料）			A D G F						A
材料（由特征代号确定）特殊要求				0 9					0
公称压力 PN1.6 PN2.5 PN4.0 PN6.3 PN2.0 PN5.0				A B C D E F					B
精确度等级 0.1级 0.2级 0.5级					1 2 3				2
输出无脉冲输出（另配LPJ-12D） 4~20mA电流输出（另配LPJ-12D/FI）						A B C			A
显示双排小字轮、指针，可回零大字轮							1 3		1
法兰连接间距（详见安装尺寸）								A B	A
流量范围代码请见选型代码B（流量范围）									F

选型举例：

1）LSZD-50A0B2A1AF表示：双转子流量计，公称通径：50mm，特征代号：普通型，公称压力，PN2.5MPa，精确度等级：0.2级，输出：无输出，显示：双排小字轮、指针，可回零，法兰连接间距：360mm，流量范围：7.2~36 m³/h，介质：轻柴油。

2）LSZD-100G0A2B3AB 表示：双转子流量计，公称通径：100mm，特征代号：汽油型，公称压力，PN1.6MPa，精确度等级：0.2级，输出：脉冲信号（另配LPJ-12D），显示：大字轮，法兰连接间距：500mm，流量范围：40~100 m³/h，介质：液化气。

■选型编码B（流量范围代码）

双转子流量计准确度：0.2级、0.5级

公称通径（mm）

流量范围m³/h

脉冲当量升/脉冲

0.8~2mPa.s

2~5mPa.s

5~400mPa.s

400~2000mPa.s

2000~20000mPa.s

汽油、液化气

湈油

轻柴油

原油、重油

高粘度液体

高含水液体、高粘度液体

0.5级

0.2级

0.5级

0.2级

0.5级

0.2级

0.5级

0.2级

0.5级

0.2级

0.5级

0.2级

8~20

2.7~22

5.5~22.5

2.5~25

4.4~22

2.5~25

4.4~22

2.1~18

4.2~18

1.5~12

3~12

0.01

9~36

15~36

4.5~36

9~36

4~40

7.2~36

4~40

7.2~36

2.8~24

6~24

2.2~18

4.5~18

0.01

20~80

32~80

10~80

20~80

9~90

16~80

9~90

16~80

5.6~56

14~56

5~40

10~40

0.01

100

25~100

40~100

13~100

25~100

12~120

20~100

12~120

20~100

8.5~72

18~72

6.5~54

14~54

0.01

150

55~225

88~220

31~250

57~225

25~250

44~220

25~250

44~220

18~150

38~150

12~100

25~100

0.1

200

90~360

150~360

50~400

90~360

40~400

72~360

40~400

72~360

28~240

53~210

20~160

40~160

0.1

250

135~540

180~540

68~540

135~540

60~600

108~540

60~600

108~540

42~360

90~360

30~240

60~240

0.1

300

220~900

300~900

112~900

225~900

100~1000

180~900

100~1000

180~900

70~600

150~600

54~450

113~450

0.1

代码

双转子流量计准确度：0.1级

公称通径（mm）	流量范围m³/h						脉冲当量升/脉冲
	0.8~2mPa.s	0.8~2mPa.s	2~5mPa.s	5~400mPa.s	400~2000mPa.s	2000~20000mPa.s
	汽油、液化气	湈油	轻柴油	原油、重油	高粘度液体	高含水液体、高粘度液体
	0.1级	0.1级	0.1级	0.1级	0.1级	0.1级
40	11~22	9~22	7.5~22	7.5~22	4~12	3.3~10	0.01
50	18~36	14.4~36	12~36	12~36	7.5~22	6~18	0.01
80	40~80	32~80	26.7~80	26.7~80	16~48	13~40	0.01
100	50~100	40~100	34~100	34~100	24~72	18~54	0.01
150	115~220	90~220	73~220	73~220	40~120	30~90	0.1
200	180~360	144~360	120~360	120~360	60~180	50~150	0.1
250	270~540	216~540	180~540	180~540	100~300	60~180	0.1
300	450~900	360~900	300~900	300~900	200~600	150~450	0.1
代码	A	B	C	D	E	F

*脉冲当量（升、脉冲）是配置本公司LPJ-12D光电式脉冲转换器的数值。

■外形尺寸及安装

公称通径（mm）	法兰间距L		中心高h	总高H	总宽D	安装孔距 M×N	安装螺栓孔尺寸n-Φ	重量kg
公称通径（mm）	A	B	中心高h	总高H	总宽D	安装孔距 M×N	安装螺栓孔尺寸n-Φ	重量kg
40	300	250	130	403	Φ185	-	-	32
50	360	360	142	492	Φ250	-	-	68
80	460	400	230	520	Φ280	-	-	82
100	500	450	260	566	Φ324	-	-	128
150*	650	560	340	820	Φ410	355×360	4-Φ25	280
200*	700		450	1180	Φ480	570×440	4-Φ27	460
250*	1000		500	1210	Φ526	580×840		780
300*	1000		640	1460	Φ640	580×840		1150

■安装示意

1、机械安装见图

A、流量计的安装位置应尽量避免振动大、温度高，磁场干扰性强的环境，而选择便于维修的位置安装。

B、在新管道上安装流量计时，为了避免管道中杂质进入流量计，可先用一段管子代替流量计，对管道进行清洗，然后换上流量计。

C、流量计应安装在水平管路的主管道上，参考上图设置旁路管路，水平配管应留有拆卸检修时所需的空间。

D、安装流量计时，流量计本体上的箭头方向应与液体流动方向一致。

E、在流量计进口前端安装过滤器，为了使测量准确，应排除管路中的气体，还需安装消气器。

F、调节流量的阀门应安装在流量计的下游侧。

G、流量计现场安装不便于读数时，可拆下表头紧固螺钉，旋转表头到便于读数的位置，紧固螺钉。

H、新管线做水压试验时须关闭流量计前、后的阀门，避免水进流量计。如果水进入流量计，放水后残留的水和空气会腐蚀流量计内部零件，导致流量计转动部件锈死和大大降低流量计精度及使用寿命。

2、 LSZD双转子流量计可以配置我公司的LPJ-12D系列光电式脉冲转换器（隔爆型），该转换器能输出脉冲信号或4~20mA标准直流电流信号，实现信号远传给接受仪表的功能，其接线或安装详见本公司的LPJ-12D系列当电脉冲转换器。

3、在用原油检定时，必须在检定后趁热从排油口放尽流量计内的原油。
