概述
ZHAC角形笼型套筒调节阀是压力平衡式的调节阀，是由多弹簧式薄膜执行与压力平衡式阀芯式角形调节机构组成，阀体结构紧凑，没有一个改善套筒周围流体平稳流动的导流翼，具有压降损失小、流量大、可调范围广、流量特性曲线精度高等优点，并且动态稳定性好、噪音低、空化腐蚀少，宜适用控制高压差流量，被广泛应用于工业自动控制中。
|
类别
|
常温型
|
中温型
|
|
型号
|
1.6B
HAS-4.0Mpa
6.4K
|
1.6B
HAS-4.0SMpa
6.4K
|
|
规格
|
DN40-200
|
技术参数和性能指标
调节机构主要技术参数
|
公称通径mm
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
阀座直径mm
|
25-40
|
32-50
|
40-65
|
50-80
|
65-100
|
100-150
|
125-200
|
|
额定值Cv
|
10-35
|
17-55
|
24-95
|
44-135
|
68-200
|
175-460
|
275-720
|
|
公称压力Mpa
|
0.6、1.6、4.0、6.4
|
|
行程mm
|
25
|
40
|
50
|
|
流量特性
|
直线，等面分比
|
|
介质温度℃
|
-200～200（常温型）- 45～450（中温型）
|
|

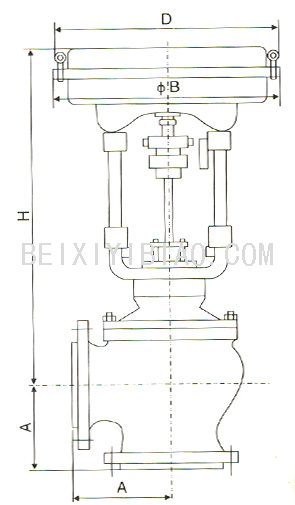

法兰尺寸
|
铸铁法兰尺寸按JB78-59铸钢法兰尺寸按JB79-59
|
|
法兰型式
|
法兰密封面型式按JB77-59，其中铸铁法兰为光滑式，铸钢法兰为凹式
|
|
阀体材质
|
PN
(Mpa)
|
0.6
1.6
|
HT200
|
|
4.0
6.4
|
ZG270-500,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti
|
|
阀芯材质
|
1Cr18Ni9, 0Cr18Ni12Mo2Ti
|
|
上阀盖型式
|
普通式（常温型）伸长型（中温型）
|
|
可调式
|
50：1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
可配附件
定位器、手轮机构、空气过滤减压器等。
执行机构主要技术参数
|
型号
|
ZHA/B-22
|
ZHA/B-34
|
ZHA/B-45
|
|
有效面积cm2
|
350
|
560
|
900
|
|
行程mm
|
16
|
25
|
50
|
|
弹簧范围Mpa
|
0.02-0.10 0.04-0.20 0.08-0.24 0.02-0.6 0.06-0.10
|
性能指标
|
项目
|
指标值
|
|
基本误差%
|
不带定位器
|
±50
|
|
带定位器
|
±1.0
|
|
回差%
|
不带定位器
|
3.0
|
|
带定位器
|
1.0
|
|
死区
|
不带定位器
|
3.0
|
|
带定位器
|
0.4
|
|
额定行程偏差%
|
±2.5
|
|
项目
|
指标值
|
|
始
终
点
偏
差%
|
气关
|
不带定位器
|
始点
|
±50
|
|
终点
|
±2.5
|
|
带定位器
|
始点
|
±1.0
|
|
终点
|
±1.0
|
|
气开
|
不带定位器
|
始点
|
±2.5
|
|
终点
|
±5.0
|
|
带定位器
|
始点
|
±1.0
|
|
终点
|
±1.0
|
|
允许泄漏量1/h
|
1×10-3×阀的额定容量
|
允许压差
|
作用方式
|
执行机构
|
气源压力Mpa
|
弹簧范围Mpa
|
定
位器
|
允许压差Mpa
|
|
阀座直径
|
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
气
关
式
|
ZHA-23
|
0.14
|
0.02-0.10
|
|
9.9
|
7.7
|
|
|
|
|
|
|
0.16
|
0.02-0.10
|
有
|
49.2
|
38
|
|
|
|
|
|
|
0.40
|
0.08-0.24
|
有
|
100
|
100
|
|
|
|
|
|
|
ZHA-34
|
0.14
|
0.02-0.10
|
|
|
|
11.7
|
9.7
|
7.4
|
5.2
|
|
|
0.16
|
0.02-0.10
|
有
|
|
|
58
|
48.7
|
37
|
26.1
|
|
|
0.40
|
0.08-0.24
|
有
|
|
|
100
|
100
|
100
|
78.6
|
|
|
ZHA-45
|
0.14
|
0.02-0.10
|
|
|
|
|
|
|
9.0
|
7.4
|
|
0.16
|
0.02-0.10
|
有
|
|
|
|
|
|
45
|
37
|
|
0.40
|
0.08-0.24
|
有
|
|
|
|
|
|
100
|
100
|
|
气
开
式
|
ZHA-23
|
0.14
|
0.02-0.10
|
|
9.9
|
7.7
|
|
|
|
|
|
|
0.28
|
0.08-0.24
|
有
|
68.1
|
53.9
|
|
|
|
|
|
|
ZHA-34
|
0.14
|
0.02-0.10
|
|
|
|
11.7
|
9.7
|
7.4
|
5.2
|
|
|
0.28
|
0.08-0.24
|
有
|
|
|
81.7
|
68
|
51.8
|
36.7
|
|
|
ZHA-45
|
0.14
|
0.02-0.10
|
|
|
|
|
|
|
9.0
|
7.4
|
|
0.28
|
0.08-0.24
|
有
|
|
|
|
|
|
63
|
51
|
|
