HPS高压单座调节阀是一种顶导向结构的调节阀，阀体流体通道呈S流线型，压降损失小，流量大，可调范围广。
阀芯导向部分的导向面积大，抗振性好。调节阀配用多弹簧式薄膜执行结构，结构紧凑，输出 力大。
技术参数和性能
阀体
形式：直通单座铸造球型阀
公称通径：25-80mm
公称压力：ANSI900、1500、2500、JIS 63K
连接形式：法兰式：FF、RJ
标准按ANSI B16.5；JIS B2201
焊接式：嵌装焊SW(25-80mm)
对接焊BW(80mm)
材料：ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
1.25Cr0.5Mo 2.2Cr1.0Mo
50Cr0.5Mo SCPH21 SCPH61 Ti
上阀盖：常温型（Ｐ）：-5-+230℃
伸长I型（E1）：+230-+566℃
备注：工作温度不准超过各种材料允许范围
压盖型式：螺栓压紧式
填料：石棉编织填料。
发内组件
阀芯型式：单座柱塞阀芯
流量特性：等百分比（%)和线性（L)
材质：1Cr18Ni9Ti、0Cr17Ni12Mo2、Ti
8Cr17和不锈钢堆焊司太莱合金。
执行结构
型 式：HA多弹簧式薄膜执行机构
膜片材质：乙丙橡胶夹尼龙
弹簧范围：0.04-0.20,0.18-0.24MPA
供气范围：0.25,0.30,0.35,0.40MPA
0.26-0.40MPA
气源接头：Rc1/4
环境温度：-30-+70℃
阀作用芋型式：气一开式或气一关式
备注：该阀也可配用VA5和VP执行机构
附件：定位器、保位阀、手轮机构、气动阀位传送器
性能
泄漏量：符合标准ANSI B16.104IV级，小于额定Cv的0.01%
回差：1%（带定位器）
线性：±%（带定位器）
可调范围：50:1
CV值和行程
|
公称通径mm
|
|
10
|
50
|
60
|
|
阀座直径mm
|
|
25
|
32
|
40
|
32
|
40
|
50
|
50
|
65
|
80
|
|
额定CV值
|
等百分比线性
|
JIS 63KANSI 900 1500
|
0.25
|
0.4
|
0.63
|
1.0
|
1.6
|
2.5
|
4.0
|
6.3
|
12
|
12
|
17
|
25
|
17
|
25
|
47
|
47
|
75
|
110
|
|
ANSI2500
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
额定行程
|
14.3
|
25
|
38
|

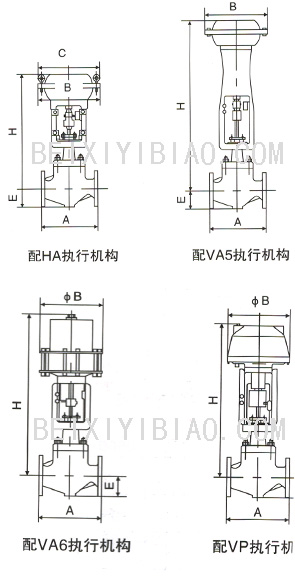

外形尺寸
|
公称通径
|
执行机构
|
H
|
E
|
C
|
ΦB
|
|
ANSI900
JIS 63K
|
ANSI1500
|
ANSI2500
|
ANSI900
|
ANSI1500
|
ANSI2500
|
|
P
|
E1
|
P
|
E1
|
P
|
E1
|
|
25
|
HA3D.R
|
710
|
840
|
710
|
840
|
740
|
860
|
90
|
90
|
95
|
363
|
350
|
|
HA4D.R
|
870
|
1000
|
870
|
1000
|
900
|
1020
|
520
|
470
|
|
VA6R
|
1115
|
1245
|
1115
|
1245
|
1145
|
1265
|
-
|
445
|
|
VP5
|
895
|
1025
|
895
|
1025
|
1925
|
1045
|
-
|
345
|
|
40
|
HA3D.R
|
735
|
975
|
735
|
875
|
780
|
925
|
100
|
105
|
120
|
363
|
350
|
|
HA4D.R
|
890
|
1030
|
890
|
1030
|
935
|
1080
|
520
|
470
|
|
VA5D
|
1280
|
1420
|
1280
|
1420
|
1325
|
1470
|
-
|
620
|
|
VA5R
|
1390
|
1530
|
1390
|
1530
|
1435
|
1580
|
-
|
620
|
|
VA6R
|
1140
|
1280
|
1140
|
1280
|
1185
|
1350
|
-
|
445
|
|
VP5
|
920
|
1060
|
920
|
1060
|
965
|
1110
|
-
|
345
|
|
VP6
|
1140
|
1280
|
1140
|
1280
|
1185
|
1330
|
-
|
445
|
|
50
|
HA3D.R
|
760
|
925
|
765
|
825
|
800
|
960
|
110
|
120
|
130
|
363
|
350
|
|
HA4D.R
|
925
|
1085
|
925
|
1080
|
960
|
1120
|
520
|
470
|
|
VA5D
|
1315
|
1475
|
1315
|
1475
|
1350
|
1510
|
-
|
620
|
|
VA5R
|
1425
|
1585
|
1425
|
1585
|
1460
|
1620
|
-
|
620
|
|
VA6R
|
1175
|
1335
|
1175
|
1335
|
1210
|
1370
|
-
|
445
|
|
VP5
|
955
|
1115
|
955
|
1115
|
990
|
1150
|
-
|
345
|
|
VP6
|
1175
|
1135
|
1175
|
1135
|
1210
|
1370
|
-
|
445
|
|
VP7
|
1270
|
1420
|
1270
|
1420
|
1305
|
1465
|
-
|
545
|
|
80
|
HA3D.R
|
800
|
980
|
800
|
980
|
835
|
1005
|
140
|
150
|
165
|
363
|
350
|
|
HA4D.R
|
960
|
1140
|
960
|
1140
|
995
|
1165
|
520
|
470
|
|
VA5D
|
1345
|
1525
|
1345
|
1525
|
1380
|
1550
|
-
|
620
|
|
VA5R
|
1455
|
1635
|
1455
|
1635
|
1490
|
1660
|
-
|
620
|
|
VA6R
|
1205
|
1385
|
1205
|
1385
|
1240
|
1410
|
-
|
445
|
|
VP5
|
985
|
1165
|
985
|
1165
|
1220
|
1190
|
-
|
345
|
|
VP6
|
1205
|
1385
|
1205
|
1385
|
1240
|
1410
|
-
|
445
|
|
VP7
|
1295
|
1475
|
1295
|
1475
|
1330
|
1500
|
-
|
545
|
备注：1、P=常温型，E1=伸长型，E2=伸长II型，E2I=整体式，E2W=焊接式。
2、表上H栏尺寸是调节阀不带手轮机构的数值，如果带顶装手轮机构，那么要相应加上手轮机构的尺寸、查HA执行机构的技术参数表纺号NO.AN10-29-2。
允许压差
I阀配用HA或VA执行机构（带定位器）
A、气-关式阀
|
公称压力
|
执行机构
|
供气压力Mpa
|
弹簧范围Mpa
|
允许差压Mpa
|
|
阀座直径mm或CV值
|
|
CV≤4.0
|
CV≤6.3
|
CV≤12
|
32
|
40
|
50
|
65
|
80
|
|
ANSI900
1500
JIS63K
|
HA3D
|
0.28
|
0.04-0.20
|
16.3
15.2
|
16.1
14.9
|
10.2
9.2
|
5
4.2
|
3.2
2.7
|
1.8
1.4
|
1
0.70
|
0.70
0.40
|
|
0.30
|
0.04-0.20
|
20.7
19.6
|
20.5
19.2
|
13
12
|
6.4
5.7
|
4.2
3.6
|
2.4
1.9
|
1.4
1
|
0.90
0.60
|
|
0.35
|
0.04-0.20
|
26.4
|
26.4
|
20
19
|
10
9.2
|
6.6
6
|
3.8
3.4
|
2.3
1.9
|
1.6
1.3
|
|
0.40
|
0.04-0.20
|
-
|
|
26.4
26
|
13.5
12.8
|
9.1
8.5
|
5.3
4.8
|
3.2
2.8
|
2.2
1.9
|
|
HA4D
|
0.28
|
0.04-0.20
|
-
|
|
18.3
17.3
|
9.1
8.4
|
6.1
5.5
|
3.5
3
|
2.1
1.7
|
1.4
1.1
|
|
0.30
|
0.04-0.20
|
-
|
|
23.1
22.1
|
11.6
10.9
|
7.7
7.1
|
4.5
4
|
2.7
2.3
|
1.9
1.6
|
|
0.35
|
0.04-0.20
|
-
|
|
26.4
|
17.7
17
|
11.9
11.3
|
7
6.5
|
4.2
3.9
|
3
2.7
|
|
0.40
|
0.04-0.20
|
-
|
|
|
23.9
23.2
|
16.1
15.5
|
9.5
9
|
5.8
5.4
|
4.1
3.8
|
|
HA5D
|
0.26
|
0.02-0.10
|
-
|
|
|
26.3
25.5
|
17.7
17.1
|
10.4
10
|
6.3
6
|
4.5
4.2
|
|
0.28
|
0.02-0.10
|
-
|
|
|
26.4
|
20
19.4
|
11.8
11.4
|
7.2
6.8
|
5.1
4.8
|
|
ANSI2500
|
HA3D
|
0.28
|
0.04-0.20
|
16.3
15.2
|
16.1
14.9
|
10.2
9.2
|
10.2
9.2
|
5
4.2
|
2.5
2
|
1.8
1.4
|
1
0.7
|
|
0.30
|
0.04-0.20
|
20.7
19.6
|
20.5
19.2
|
13
12
|
13
12
|
6.4
5.7
|
3.3
2.8
|
2.4
1.9
|
1.4
1
|
|
0.35
|
0.04-0.20
|
31.6
30.5
|
31.4
30.1
|
20
19
|
20
19
|
10
9.2
|
5.2
4.7
|
3.8
3.4
|
2.3
1.9
|
|
0.40
|
0.04-0.20
|
42.5
41.4
|
42.3
41
|
27
26
|
27
16
|
13.5
12.8
|
7.2
6.7
|
5.3
4.8
|
3.2
2.8
|
|
HA4D
|
0.28
|
0.01-0.20
|
-
|
|
18.3
17.3
|
18.3
17.3
|
9.1
8.4
|
4.8
4.3
|
3.5
3
|
2.1
1.7
|
|
0.30
|
0.04-0.20
|
-
|
|
23.1
22.1
|
23.1
22.1
|
11.6
10.9
|
6.1
5.6
|
4.5
4
|
2.7
2.3
|
|
0.35
|
0.04-0.20
|
-
|
|
35.1
34.1
|
35.1
34.1
|
17.7
17
|
9.5
8.9
|
7
6.5
|
4.2
3.9
|
|
0.40
|
0.04-0.20
|
-
|
|
44
|
44
|
23.9
23.2
|
12.8
12.3
|
9.5
9
|
5.8
5.4
|
|
HA5D
|
0.26
|
0.02-0.10
|
-
|
|
|
|
26.3
25.5
|
14.1
13.6
|
10.4
10
|
6.3
6
|
|
0.28
|
0.02-0.10
|
-
|
|
|
|
29.6
28.6
|
15.9
15.4
|
11.8
114
|
7.2
6.8
|
备注：1、深色框内数字表示阀配用标准规格执行机构。
2、最大允午压差不准超过ANSIB16.34或JIS B 2201标准规定的最大值。
3、进口压力P1不准超过阀关闭时的最大允许压差。
4、最大允许压差随阀座泄泄漏量不同而变化，同一格内上方村差表示阀座泄漏量≤0.01%时，下方压差表示阀座泄漏量≤0.001%时。
|
