概述
ZJHP型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成，新型执行机构高度低、重量轻、装校简便，新型阀体结构紧凑、流道通畅，具有大的流量系数。
本产品操作稳定，具有可靠的动作特性，微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。
主要技术参数和性能指标
1、调节机构主要技术参数
|
公称通径mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
阀座直径mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数KV
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
公称压力Mpa
|
0.6、1.6、4.0、6.4
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
|
流量特性
|
直线、等百分比
|
|
介质温度
|
-15～200（常温型）、-40～+250、-40～450（中温型）
|
|
法兰尺寸
|
铸铁法兰尺寸按JB78，铸钢法兰尺寸按JB79
|
|
法兰型式
|
法兰密封面型式按JB77，其中铸铁法兰按光滑式，铸钢法兰按凹式
|
|
阀体
材质
|
PN
Mpa
|
0.6、1.6
|
HT200
|
|
4.0、6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
|
阀芯材质
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
|
|
上阀盖型式
|
普通式（常温型）、热片式（中温型）
|
|
可调比R
|
50：1
|
|
气源接头
|
M16×1.5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：可为用户提供ANSI、JPI、JIS法兰的产品，结构长度也可按用户需要确定。
2、执行机构主要技术参数
|
型号
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
|
有效面积m2
|
350
|
350
|
560
|
900
|
|
行程mm
|
16
|
25
|
40
|
60
|
|
弹簧范围Kpa
|
20-100（标准）、40-200、80-240、20-60、60-100
|
性能指标
|
项目
|
指标值
|
项目
|
指标值
|
|
基本误差%
|
不带定位器
|
±5.0
|
始
终
点
偏
差
%
|
气关
|
不带定位器
|
始点
|
±5.0
|
|
终点
|
±2.5
|
|
带定位器
|
±1.0
|
带定位器
|
始点
|
±1.0
|
|
终点
|
±1.0
|
|
回差%
|
不带定位器
|
≤3.0
|
气开
|
不带定位器
|
始点
|
±2.5
|
|
终点
|
±5.0
|
|
带定位器
|
≤1.0
|
带定位器
|
始点
|
±1.0
|
|
死差%
|
不带定位器
|
≤3.0
|
终点
|
±1.0
|
|
带定位器
|
≤0.4
|
允许泄漏量/h
|
1×10-4×阀额定容量
|
|
额定行程偏%
|
±2.5
|
允许压差
|
开关方式
|
执行机构型号
|
弹簧范围Kpa
|
气源压力Kpa
|
需要附件
|
公称通径mm
|
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
10
|
12
|
15
|
20
|
32
|
40
|
125
|
150
|
|
气关
|
ZHA-22
|
20-100
20-100
40-200
|
0.14
0.25
0.4
|
-
P
PR
|
6.4
6.4
6.4
|
6.19
6.4
6.4
|
3.96
6.4
6.4
|
2.23
6.4
6.4
|
1.43
6.4
6.4
|
|
|
|
|
|
|
|
|
|
|
ZHA-23
|
20-100
20-100
40-200
|
0.14
0.25
0.4
|
-
P
PR
|
|
|
|
|
|
0.87
5.68
6.4
|
0.56
3.64
5.04
|
0.35
2.30
3.18
|
|
|
|
|
|
|
|
ZHA-34
|
20-100
20-100
40-200
|
0.14
0.25
0.4
|
-
P
PR
|
|
|
|
|
|
|
|
|
0.34
2.21
3.06
|
0.22
1.43
1.98
|
0.14
091
1.26
|
|
|
|
|
ZHA-45
|
20-100
20-100
40-200
|
0.14
0.25
0.4
|
-
P
PR
|
|
|
|
|
|
|
|
|
|
|
|
0.15
0.95
1.32
|
0.10
0.66
0.92
|
0.06
0.37
0.52
|
|
气开
|
ZHB-22
|
20-100
40-200
80-240
|
0.14
0.25
0.4
|
-
PR
P
|
4.64
6.4
6.4
|
3.09
6.4
6.4
|
1.98
5.94
6.4
|
1.11
3.34
6.4
|
0.71
2.14
4.99
|
|
|
|
|
|
|
|
|
|
|
ZHB-23
|
20-100
40-200
80-240
|
0.14
0.25
0.4
|
-
PR
P
|
|
|
|
|
|
0.44
1.31
3.05
|
0.28
0.84
0.95
|
0.18
0.53
1.25
|
|
|
|
|
|
|
|
ZHB-34
|
20-100
40-200
80-240
|
0.14
0.25
0.4
|
-
PR
P
|
|
|
|
|
|
|
|
|
0.17
0.51
1.18
|
0.28
0.84
1.95
|
0.07
0.21
0.5
|
|
|
|
|
ZHB-45
|
20-100
40-200
80-240
|
0.14
0.25
0.4
|
-
PR
P
|
|
|
|
|
|
|
|
|
|
|
|
0.07
0.22
0.51
|
0.05
0.15
0.36
|
0.03
0.09
0.21
|
注：1、P-阀门定位器，R-压力继动器
2、允许压差为阀关闭P2=0状态下，ΔP的最大值。
3、最大压差超过1.0Mpa,阀塞、阀座表面堆焊硬质合金或改用其它材料。

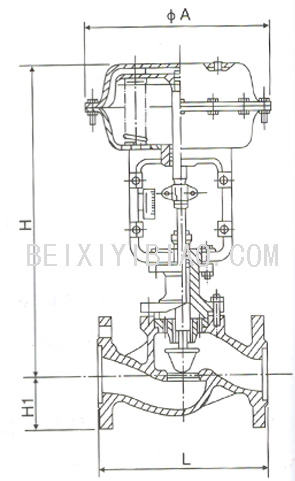

外形尺寸
|
DN
|
L
|
H
|
H1
|
重量
|
|
|
PN6/16
|
PN40
|
PN64
|
普通
|
高温
|
PN6
|
PN16
|
PN40
|
PN64
|
PN6
PN16
|
PN40
PN64
|
ΦA
|
|
20
|
181
|
194
|
206
|
398
|
548
|
45
|
52
|
65
|
19
|
23
|
285
|
|
25
|
184
|
197
|
210
|
410
|
560
|
50
|
57
|
70
|
20
|
24
|
|
40
|
222
|
235
|
251
|
455
|
620
|
65
|
75
|
85
|
26
|
35
|
|
50
|
254
|
267
|
286
|
457
|
627
|
70
|
80
|
90
|
30
|
40
|
|
65
|
276
|
292
|
311
|
610
|
790
|
80
|
92
|
100
|
47
|
66
|
360
|
|
80
|
298
|
317
|
337
|
622
|
807
|
95
|
100
|
107
|
55
|
78
|
|
100
|
352
|
368
|
394
|
640
|
850
|
105
|
110
|
117
|
125
|
65
|
99
|
|
150
|
451
|
472
|
508
|
870
|
1130
|
132
|
142
|
150
|
172
|
130
|
160
|
470
|
|
200
|
600
|
65
|
650
|
890
|
1150
|
160
|
170
|
187
|
207
|
175
|
250
|
|
250
|
650
|
670
|
690
|
1203
|
1523
|
187
|
202
|
225
|
235
|
350
|
470
|
580
|
|
300
|
740
|
770
|
800
|
1234
|
1554
|
220
|
230
|
257
|
265
|
500
|
660
|
主要零件材料
|
零件名称
|
材料
|
温度范围
|
备注
|
|
阀体上阀盖
|
HT200
|
-15～200℃
|
|
|
WCB
|
-20～425℃
|
|
|
ZG1Cr18Ni9Ti
|
-40～550℃
|
|
|
ZG0Cr18Ni12Mo2Ti
|
-40～550℃
|
|
|
阀芯、阀座
|
1Cr18Ni9Ti
|
-40～550℃
|
|
|
0Cr18Ni12Mo2Ti
|
-40～550℃
|
|
|
填 料
|
聚四氟乙稀
|
-40～200℃
|
|
|
膜片
|
丁腈橡胶夹增强涤沦织物
|
|
|
|
压缩弹簧
|
60Si2Mn
|
|
|
|
膜盖
|
A3
|
|
|
订货须知
订货时请填 写《规格书》或注明以下内容：
1、产品型号2、公称压力3、公称通径，额定流量系数KV4、信号压力，弹簧范围5、流量特性6、阀的开关方式7、介质工作温度范围8、阀体，阀芯材料9、是否带附件，说明附件型号10、是否有其它特殊要求。
|
