概述
ZJHM型气动套筒调节阀形小、体轻、高性能、大容量,是符合IEC标准的新一代通用调节阀产品。它广泛应用于石化、轻纺等行业中一般流体介质和工艺条件且安装空间紧凑的自动控制系统。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下:
1、采用平衡型阀芯,不平衡力小,允许压差大,操作稳定。
2、阀芯导向面大,可改善由涡流和冲击引起的振荡,并减少损坏。
3、比普通单双座调节阀噪声降低10dB左右。
4、结构简单,装拆维修方便。
主要技术参数和性能指标
公称通径mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
阀座直径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
额定流量系数KV
|
直线
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
公称压力Mpa
|
0.6、1.6、4.0、6.4
|
行程mm
|
16
|
25
|
40
|
60
|
流量特性
|
直线、等百分比
|
介质温度
|
-15~200(常温型)、-40~+250、-40~450(中温型)
|
法兰尺寸
|
铸铁法兰尺寸按JB78,铸钢法兰尺寸按JB79
|
法兰型式
|
法兰密封面型式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式
|
阀体
材质
|
PN
Mpa
|
0.6、1.6
|
HT200
|
4.0、6.4
|
WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
阀芯材质
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
|
上阀盖型式
|
普通式(常温型)、热片式(中温型)
|
可调比R
|
50:1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注:可为用户提供ANSI、JPI、JIS法兰的产品,其结构长度按用户需要确定。
2、执行机构主要技术参数
型号
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
有效面积m2
|
350
|
350
|
560
|
900
|
行程mm
|
16
|
25
|
40
|
60
|
弹簧范围Kpa
|
20-100(标准)、40-200、80-240、20-60、60-100
|
性能指标
项目
|
指标值
|
项目
|
指标值
|
基本误差%
|
不带定位器
|
±5.0
|
始
终
点
偏
差
%
|
气关
|
不带定位器
|
始点
|
±5.0
|
终点
|
±2.5
|
带定位器
|
±1.0
|
带定位器
|
始点
|
±1.0
|
终点
|
±1.0
|
回差%
|
不带定位器
|
≤3.0
|
气开
|
不带定位器
|
始点
|
±2.5
|
终点
|
±5.0
|
带定位器
|
≤1.0
|
带定位器
|
始点
|
±1.0
|
死区%
|
不带定位器
|
≤3.0
|
终点
|
±1.0
|
带定位器
|
≤0.4
|
允许泄漏量/h
|
2×10-3×阀额定容量
|
额定行程偏%
|
±2.5
|
允许压差
开关方式
|
执行机构型号
|
弹簧范围Kpa
|
气源压力Kpa
|
需要附件
|
公称通径mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
气关
|
ZHA-22
|
20-100
20-100
40-200
|
0.14
0.25
0.4
|
-
P
P或R
|
3.00
6.4
6.4
|
|
|
|
|
|
|
|
ZHA-23
|
20-100
20-100
40-200
|
0.14
0.25
0.4
|
-
P
P或R
|
|
2.25
6.4
6.4
|
1.95
6.4
6.4
|
|
|
|
|
|
ZHA-34
|
20-100
20-100
40-200
|
0.14
0.25
0.4
|
-
P
P或R
|
|
|
|
2.36
6.4
6.4
|
2.04
6.4
6.4
|
1.67
6.4
6.4
|
|
|
ZHA-45
|
20-100
20-100
40-200
|
0.14
0.25
0.4
|
-
P
P或R
|
|
|
|
|
|
|
1.41
6.4
6.4
|
1.41
6.4
6.4
|
气开
|
ZHB-22
|
20-100
40-200
80-240
|
0.14
0.25
0.4
|
-
P或R
P
|
1.5
4.5
6.4
|
|
|
|
|
|
|
|
ZHB-23
|
20-100
40-200
80-240
|
0.14
0.25
0.4
|
-
P或R
P
|
|
1.13
3.38
6.4
|
0.98
2.93
6.4
|
|
|
|
|
|
ZHB-34
|
20-100
40-200
80-240
|
0.14
0.25
0.4
|
-
P或R
P
|
|
|
|
1.18
3.54
6.4
|
1.02
3.06
6.4
|
0.84
2.51
5.85
|
|
|
ZHB-45
|
20-100
40-200
80-240
|
0.14
0.25
0.4
|
-
P或R
P
|
|
|
|
|
|
|
0.71
2.12
4.94
|
0.57
1.71
4.00
|
注:1、P-阀门定位器,R-压力继动器
2、允许压差为阀关闭P2=0状态下,ΔP的最大值。
3、最大压差超过1.0Mpa,阀塞、阀座表面堆焊硬质合金或改用其它材料。
可配附件
定位器、手轮机构、空气过滤减压器、保位阀等

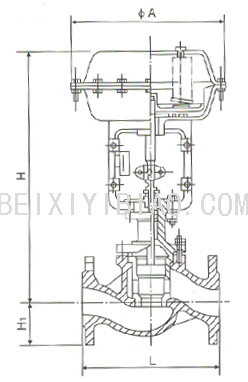

外形尺寸
DN
|
L
|
H
|
H1
|
质量(kg)
|
ΦA
|
PN6/16
|
PN40
|
PN64
|
普通
|
高温
|
PN6
|
PN16
|
PN40
|
PN64
|
PN6/16
|
PN40/64
|
20
|
181
|
194
|
206
|
398
|
548
|
45
|
52
|
65
|
19
|
23
|
285
|
25
|
184
|
197
|
210
|
410
|
560
|
50
|
57
|
70
|
20
|
24
|
40
|
222
|
235
|
251
|
455
|
620
|
65
|
75
|
85
|
26
|
35
|
50
|
254
|
267
|
286
|
457
|
627
|
70
|
82
|
90
|
30
|
40
|
65
|
276
|
292
|
311
|
610
|
790
|
80
|
92
|
100
|
47
|
66
|
360
|
80
|
298
|
317
|
337
|
622
|
807
|
95
|
100
|
107
|
55
|
78
|
100
|
352
|
368
|
394
|
640
|
850
|
105
|
110
|
117
|
125
|
65
|
99
|
150
|
451
|
473
|
508
|
870
|
1130
|
132
|
142
|
150
|
172
|
130
|
160
|
470
|
200
|
600
|
615
|
650
|
890
|
1150
|
160
|
170
|
187
|
207
|
175
|
250
|
250
|
650
|
670
|
690
|
1203
|
1523
|
187
|
202
|
225
|
235
|
350
|
470
|
580
|
300
|
740
|
770
|
800
|
1234
|
1554
|
220
|
230
|
257
|
265
|
500
|
660
|
主要零件材料
零件名称
|
材料
|
温度范围
|
备注
|
阀体上阀盖
|
HT200
|
-15~200℃
|
|
WCB
|
-20~425℃
|
|
ZG1Cr18Ni9Ti
|
-40~550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-40~550℃
|
|
阀芯、阀座
|
1Cr18Ni9Ti
|
-40~550℃
|
|
0Cr18Ni12Mo2Ti
|
-40~550℃
|
|
填 料
|
聚四氟乙稀
|
-40~200℃
|
|
膜片
|
丁腈橡胶夹增强涤沦织物
|
|
|
压缩弹簧
|
60Si2Mn
|
|
|
膜盖
|
A3
|
|
|
订货须知
订货时请填 写《规格书》或注明以下内容:
1、产品型号2、公称压力3、公称通径,额定流量系数KV4、信号压力,弹簧范围5、流量特性6、阀的开关方式7、介质工作温度范围8、阀体,阀芯材料9、是否带附件,说明附件型号10、是否有其它特殊要求。
|
