概述
气动薄膜衬塑波纹管调节阀，是自动化仪表系列中的执行单元，安装在介质输送管道上与其它仪表配套使用，以控制流量等参数，除具有可靠地密封性外，还具有耐酸（盐酸、硫酸、氢氟酸）、碱等强腐蚀介质的独特点，适用于调节剧毒的、贵重的、易挥发、易渗透的介质，因此，广泛用于化工、石油、冶金、医药、轻纺等工业自动化装置上调节流量。
规格与技术参数
|
公称通径mm
|
3/4”
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公称压力Mpa
|
1、1.6
|
|
阀座直径mm
|
3-4
5-6
7-8
|
10
15
20
|
26
|
32
|
40
|
50
|
66
|
82
|
102
|
|
额定流量系数KV
|
0.08-0.12
0.20-0.32
0.50-0.80
|
1.2
3.2
5.0
|
8.0
|
12.0
|
20.0
|
32.0
|
50.0
|
70.0
|
100
|
|
固有流量特性
|
直线
|
直线，等百分比
|
|
阀芯流开允许压差Mpa
|
公称压力
|
0.80
|
0.50
|
0.50
|
0.30
|
0.25
|
0.20
|
0.12
|
|
行程mm
|
10
|
10
|
16
|
25
|
40
|
|
工作温度
|
-30～+200℃
|
|
材料
|
阀体
|
碳钢（WCB）衬F46（FEP）
|
|
阀座、阀芯
|
2CR13衬F46(FEP)哈氏合金 蒙乃尔
|
|
波纹管
|
聚四氟乙稀（PTFE）哈氏合金
|
|
适用介质
|
盐酸、硫、氢氟酸、碱及剧毒、易挥发等介质
|
|
配用气动执行机构型号
|
ZMA/B-1
|
ZMA/B-2
|
ZMA/B-3
|
ZMA/B-4
|
|
气动薄膜有效面积cm2
|
200
|
280
|
400
|
630
|
|
作用方式
|
气关式或气开式
|
|
信号压力Mpa
|
0.02-0.1 0.04-0.2
|
|
基本误差%
|
±10
|
|
回差%
|
8
|
|
死区%
|
6
|
|
额定流量系数误差%
|
≤±10（CV≤5时为±15%）
|
|
固定流量特性误差%
|
≤±10（CV≤5时为±15%）
|
|
允许泄漏量
|
±1×10-4CV
|
注：20～100Kpa阀芯处于流开状态，关闭时阀后压力P2=0
可配附件
电气阀门定位器 电气转换器 气动阀门定位器 空气过滤减压器 手轮机构
|

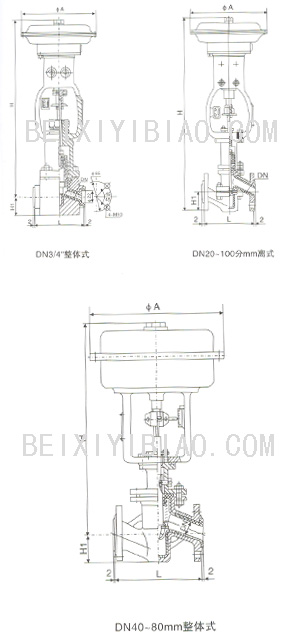

公称通DNmm
|
尺寸mm
|
质量kg
|
|
L
|
ΦA
|
H
|
H1
|
气开式
|
气关式
|
|
气开式
|
气关式
|
|
3/4”
|
120
|
230
|
469
|
429
|
50
|
12
|
10
|
|
20
|
180
|
280
|
623
|
568
|
65
|
31
|
27
|
|
25
|
185
|
280
|
632
|
577
|
70
|
33
|
29
|
|
32
|
200
|
280
|
735
|
705
|
80
|
36
|
32
|
|
40
|
220
|
325
|
744
|
669
|
79
|
51
|
43
|
|
50
|
250
|
325
|
744
|
669
|
85
|
55
|
47
|
|
65
|
275
|
110
|
1080
|
975
|
100
|
58
|
55.6
|
|
80
|
300
|
110
|
1080
|
975
|
114
|
102
|
92
|
|
100
|
350
|
110
|
1080
|
975
|
162
|
111
|
101
|
*技术参数如有更改，恕不另行通知
订货须知
订货时请说明：
1、产品型号 2、公称压力 3、公称通径，额定流量系数KW 4、适用介质及温度 5、信号压力 6、流量特性 7、阀的开关方式 8、是否带附件（说明附件型号）
|
