特性及用途
智能型电动调节阀由PSL智能型直行程电动执行机构，它直接接受4-20MA/4-12MA/12-22MA/0-5V/1-5V等控制信号，输出隔离4-20MA阀位反馈信号，具有自诊断功能，使电机带动减速器，运行而产生轴向推力，阀芯作相应移动，从而达到对压力、流量、温度、液位等工艺参数的调节，便可轻松满足您对高性能电动调节阀的需求，可以广泛地适用于电力、石油、化工、冶金、医药、轻工、建材、锅炉等行业。
技术参数
输入信号：4-MA
4-12MA 12-20MA 1-5V
输入电阻：200Ω
电源电压：220V 50-60Hz
灵敏度：150uA
非线性偏差：≤±3.5%
正反行程偏差：≤3%
沌滞后：≤1%
使用环境温度：电动调节阀0-+55℃
使用环境湿度：电动调节阀≤95%
允许泄漏量：QSLP型为KV值的0.01%
QSLM型为ＫＶ值的０．１％
流量能力偏差：≤±10%（当Cv≤5时，≤±15%）
流量特性偏差：≤±10%（当Cv≤5时，≤±15%）
流通能力Cv是当调节阀全开，阀两端压差为1kgf/cm2,介质重度为1g/cm2时，流经调节阀的以m3或T/h许的流量数。
|
公称通径
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
阀座直径DNmm
|
10
|
12
|
15
|
20
|
|
额定流量系数KV
|
QSLP
|
1.2
|
2
|
3.2
|
5
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
700
|
1000
|
1450
|
1900
|
|
QSLM
|
-----
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
2200
|
2800
|
|
流量特性
|
直线、等百分比
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
|
出轴推力N
|
2000
|
4000
|
8000
|
16000
|
2000
|
|
执执机构型号
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-316
|
|
作用方式
|
电开式（K） 电关式（B）
|
|
信号（mA.DC）
|
4-20mA 4-12mA
12-20mA 0-5V 1-5V
|
电动调节阀的法兰标准按下述规定选用：
公称压力PN1.6、按JB78-59铸铁法兰选定；
公称压力为PN4.0、6.4按JB79-59铸钢法兰选定。
电动调节阀通常情况下，根据公称压力，工作温度不同，其阀体材料如下所述：
铸铁HT200：公称压力1.6MPA，工作温度-20-+200℃；
铸钢ZG25:公称压力4.0、6.4MPA工作温度-40-+250℃（带散热片时最高工作温度可达-40-+450℃）
铸不锈钢：ZG1Cr18Ni9Ti,公称压力4.0、6.4MPA，工作温度-60-+250℃（带散热片时最高工作温度可达-60-+450℃）
|

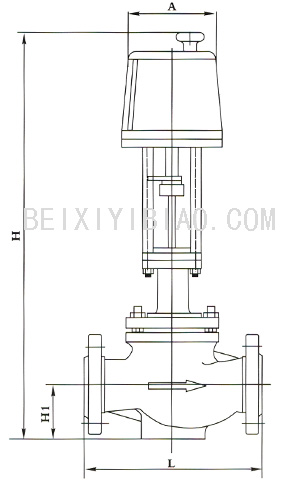

公称通径DN
|
A
|
L
|
H
|
H1
|
|
QSLP
|
QSLM
|
|
PN1.4
|
PN4.0
|
PN6.4
|
普通型
|
热片型
|
普通型
|
热片型
|
QSLP
|
QSLM
|
|
20
|
260
|
180
|
185
|
190
|
653
|
804
|
/
|
/
|
65
|
/
|
|
25
|
184
|
197
|
210
|
665
|
816
|
670
|
820
|
112
|
117
|
|
32
|
200
|
210
|
220
|
671
|
822
|
673
|
823
|
118
|
120
|
|
40
|
222
|
235
|
251
|
683
|
834
|
693
|
843
|
129
|
139
|
|
50
|
254
|
267
|
286
|
698
|
849
|
698
|
848
|
144
|
144
|
|
65
|
310
|
276
|
292
|
311
|
789
|
949
|
799
|
959
|
178
|
188
|
|
80
|
298
|
317
|
337
|
792
|
952
|
809
|
969
|
191
|
208
|
|
100
|
352
|
368
|
394
|
796
|
956
|
821
|
981
|
195
|
220
|
|
125
|
410
|
425
|
440
|
847
|
1062
|
872
|
1087
|
245
|
270
|
|
150
|
451
|
473
|
508
|
855
|
1070
|
882
|
1098
|
255
|
280
|
|
200
|
600
|
612
|
650
|
894
|
1109
|
924
|
1139
|
290
|
320
|
|
250
|
350
|
650
|
670
|
690
|
|
|
1156
|
1368
|
380
|
440
|
|
300
|
740
|
770
|
800
|
|
|
1215
|
1427
|
435
|
502
|
|
350
|
850
|
860
|
870
|
|
|
1420
|
1635
|
465
|
580
|
|
400
|
920
|
950
|
970
|
|
|
|
|
|
|
|
