WR-B系列 装配式不锈钢接线盒热电偶
工业用装配式不锈钢接线盒热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃-1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T9238-1999标准。
■主要技术参数
·温度测量范围和允许误差
|
热电偶类别
|
代号
|
分度号
|
测温范围
|
允许偏差△t℃
|
|
铂铑30-铂铑6
|
WRR
|
B
|
0-1800℃
|
±1.5℃或±0.0025∣t∣
|
|
铂铑10-铂
|
WRP
|
S
|
0-1600℃
|
±1.5℃或±0.0025∣t∣
|
|
镍铬-镍硅
|
WRN
|
K
|
0-1300℃
|
±2.5℃或±0.0075∣t∣
|
|
镍铬-铜镍
|
WRE
|
E
|
0-800℃
|
±2.5℃或±0.0075∣t∣
|
注“t”为感温元件的实测温度。
·热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所城要的时间成为热响应时间，T0.5表示。
·热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
·热电偶最小置入深度
应不小于其保护管外径的8-10倍（特殊产品例外）。
·热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15℃～35℃，相对湿度45%，大气压力86～106kPa。
a、对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ.m。
即：Rr.L≥100MΩ.m L＞1m
b、对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。
·上下限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表规定：
|
上限温度tm℃
|
试验温度t℃
|
电姐值MΩ
|
|
100≤tm＜300
|
t=tm
|
10
|
|
300≤tm＜500
|
t=tm
|
2
|
|
500≤tm＜850
|
t=tm
|
0.5
|
|
850≤tm＜1000
|
t=tm
|
0.08
|
|
1000≤tm＜300
tm＞1300
|
t=tm
t=1300
|
0.02
0.02
|
·工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端叫参比端。当测量和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。
热电偶的热电动热势将随着测量端温度升高面增长，热电动热势的大小只和热电偶导体材质以及两端温差有关、和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电太组成基本结构，阈配以各安装固定装置组成。
热电偶工作原理图
·热电偶接线盒结构（统一设计型）
■型号表示
|
W
|
R
|
规格
|
内容
|
|
|
|
R
|
|
铂铑30-铂铑6
|
|
P
|
|
铂铑10-铂
|
|
N
|
|
镍铬-镍硅
|
|
E
|
|
镍铬-铜镍（镍铬-康铜）
|
|
热
电
偶材料
|
-
|
1
|
无固定装置式
|
|
|
2
|
固定螺纹式
|
|
3
|
活动式法兰
|
|
4
|
固定法兰式
|
|
5
|
活动法兰角尺形式
|
|
6
|
固定螺纹锥形保护管式
|
|
安装固定形式
|
3
|
|
防水式
|
|
4
|
|
隔爆式
|
|
接线盒形式
|
0
|
|
Φ16mm保护管
|
|
1
|
|
Φ25mm保护管（双层套管）
|
|
2
|
|
Φ16mm高铝质管（单层套管）
|
|
3
|
|
Φ20mm高铝质管
|
|
设计序号
|
不锈钢
|
|
|
W
|
R
|
□
|
-
|
□
|
□
|
□
|
B
|
|
■型号规格
·统一设计型热电偶

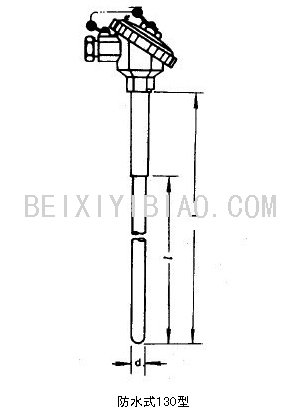

无固定装置式（陶瓷保护管）热电偶
|
热电偶类别
|
产品型号
|
分度号
|
测温范围℃
|
规格
|
热响应时间T0.5S
|
|
直径
|
保护管材料
|
|
单支铂铑30-铂铑6
|
WRR-120B
|
B
(LB-2)*
|
0~1600
|
φ16
|
刚玉质
|
＜150
|
|
WRR-121B
|
φ25
|
＜360
|
|
双支铂铑30-铂铑6
|
WRR2-120B
|
φ16
|
＜150
|
|
WRR2-121B
|
φ25
|
＜360
|
|
单支铂铑10-铂
|
WRP-120B
|
S
(LB-3)*
|
0~1300
|
φ16
|
高铝质
|
＜150
|
|
WRP-121B
|
φ25
|
＜360
|
|
双支铂铑10-铂
|
WRP2-120B
|
φ16
|
＜150
|
|
WRP2-121B
|
φ25
|
＜360
|
|
单支镍铬-镍硅
|
WRN-122B
|
K
(EU-3)*
|
0~1100
|
φ16
|
高铝质
|
＜240
|
|
WRN-123B
|
0~1200
|
φ20
|
|
双支镍铬-镍硅
|
WRN2-123B
|
0~1100
|
|
单支铂铑30-铂铑6
|
WRR-130B
|
B
(LL-2)*
|
0~1600
|
φ16
|
刚玉质
|
＜150
＜360
＜150
＜360
|
|
WRR-131B
|
φ25
|
|
双支铂铑30-铂铑6
|
WRR2-130B
|
φ16
|
|
WRR2-131B
|
φ25
|
|
单支铂铑10-铂
|
WRP-130B
|
S
(LB-3)*
|
0~1300
|
φ16
|
高铝质
|
150
＜360
＜150
＜360
|
|
WRP-131B
|
φ25
|
|
双支铂铑10-铂
|
WRP2-130B
|
φ16
|
|
WRP2-131B
|
φ25
|
|
单支镍铬-镍硅
|
WRN-133B
|
K
(EU-2)*
|
0~1200
|
φ20
|
高铝质
|
＜240
|
|
双支镍铬-镍硅
|
WRN2-133B
|
0~1100
|
注：1）结构特征：非卖入部份为碳钢20#；2）直径φ25mm为双层瓷套管。
·保护管直径和长度规格表
|
φ16（单层管）
|
φ20
|
φ25(双层管)
|
|
总长L
|
置深l
|
总长L
|
置深l
|
总长L
|
置深l
|
|
300
|
150
|
400
|
250
|
550
|
400
|
|
350
|
200
|
450
|
300
|
650
|
500
|
|
400
|
250
|
550
|
400
|
900
|
750
|
|
450
|
300
|
650
|
500
|
1150
|
1000
|
|
550
|
400
|
900
|
750
|
1650
|
1500
|
|
650
|
500
|
1150
|
1000
|
2150
|
2000
|
|
900
|
750
|
1650
|
1500
|
|
|
|
1150
|
1000
|
2150
|
2000
|
|
|

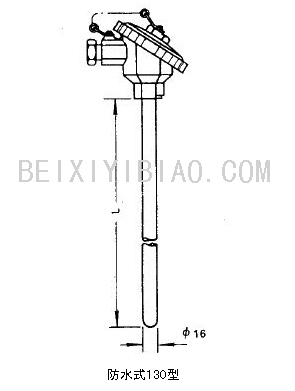

·无固定装置式热电偶
|
热电偶类别
|
产品型号
|
分度号
|
测温范围℃
|
保护管材料
|
规格
|
接线盒形式
|
|
总长Lmm
|
|
单支镍铬-镍硅
|
WRN-130B
|
K
(EU-2)*
|
0~800
0~1000
|
不锈钢ICr18Ni9Ti
不锈钢ICr25Ni20
|
300
350
400
450
550
650
900
1150
1650
2150
|
防水式
|
|
双支镍铬-镍硅
|
WRN2-130B
|
|
单支镍铬-铜镍
|
WRE-130B
|
E
(EA-2)*
|
0~600
|
不锈钢ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-130B
|
注：1）热响应时间T0.5＜90秒。
2）保护管材料中打“#”符号表示双支无此牌号材料。

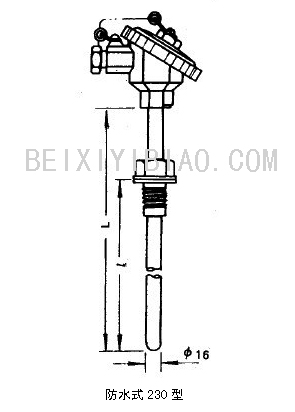

· 固定螺纹式热电偶
|
热电偶类型
|
产品型号
|
分度号
|
测温范围℃
|
保护管材料
|
规格
|
接线盒形式
|
|
总长Lmm
|
置深Ⅰmm
|
|
单支镍铬-镍硅
|
WRN-230B
|
K
(EU-2)*
|
0~800
0~1000
|
不锈钢ICr18Ni9Ti
不锈钢ICr25Ni20
|
300
350
400
450
550
650
900
1150
1650
2150
|
150
200
250
300
400
500
750
1000
1500
2000
|
防水式
|
|
双支镍铬-镍硅
|
WRN2-230B
|
|
单支镍铬-铜镍
|
WRE-230B
|
E
(EA-2)*
|
0~600
|
不锈钢ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-230B
|
注：1）热响应时间T0.5＜90秒；2）保护管材料中打“#”符号表示双支无此牌号材料。；3）公称压力：10MPa。
·固定螺纹型号规格对照表
|
产品型号
|
固定螺纹规格
|
|
Mo
|
|
WRN-220B
|
M27×2
|
|
WRN-220AB
|
G3/4＂
|
|
WRN2-220B
|
M27×2
|
|
WRN2-220AB
|
G3/4＂
|
|
WRE-220B
|
M27×2
|
|
WRE-220AB
|
G3/4＂
|
|
WRE2-220B
|
M27×2
|
|
WRE2-220AB
|
G3/4＂
|
|
WRN-230B
|
M27×2
|
|
WRN2-230B
|
M27×2
|
|
WRE-230B
|
M27×2
|
|
WRE2-230B
|
M27×2
|

·活动法兰式热电偶
|
热电偶类别
|
产品型号
|
分度号
|
测量范围℃
|
保护管材料
|
规格
|
接线盒形式
|
|
总长Lmm
|
|
单支镍铬-镍硅
|
WRN-330B
|
K
(EU-2)*
|
0~800
0~1000
|
不锈钢ICr18Ni9Ti
不锈钢#ICr25Ni20
|
300
350
400
450
550
650
900
1150
1650
2150
|
防水式
|
|
双支镍铬-镍硅
|
WRN2-330B
|
|
单支镍铬-铜镍
|
WRE-330B
|
E
(EA-2)*
|
0~600
|
不锈钢ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-330B
|
注：1）热响应时间T0.5＜90秒；2）保护管材料中打“#”符号表示双支无此牌号材料。

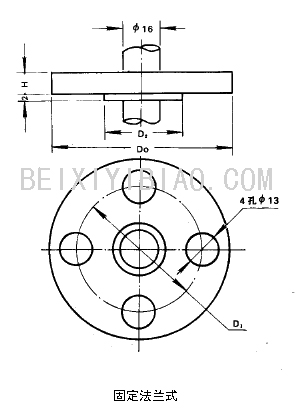

·固定法兰式热电偶
|
热电偶类型
|
产品型号
|
分度号
|
测温范围℃
|
保护管材料
|
规格
|
接线盒形式
|
|
总长Lmm
|
置深Ⅰmm
|
|
单支镍铬-镍硅
|
WRN-430B
|
K
(EU-2)*
|
0~800
0~1000
|
不锈钢ICr18Ni9Ti
不锈钢ICr25Ni20
|
300
350
400
450
550
650
900
1150
1650
2150
|
150
200
250
300
400
500
750
1000
1500
2000
|
防水式
|
|
双支镍铬-镍硅
|
WRN2-430B
|
|
单支镍铬-铜镍
|
WRE-430B
|
E
(EA-2)*
|
0~600
|
不锈钢ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-430B
|
注：1）热响应时间T0.5＜90秒。
2）保护管材料中打“#”符号表示双支无此牌号材料。
3）公称压力：2.5MPa。
·固定法兰式型号规格对照表
|
产品型号
|
固定法兰盘规格（专业标准）
|
|
Do
|
D1
|
D2
|
H
|
|
WRN-420B
|
φ95
|
φ65
|
φ45
|
15
|
|
WRN-420AB
|
φ95
|
φ70
|
φ36
|
10
|
|
WRN2-420B
|
φ95
|
φ65
|
φ45
|
15
|
|
WRE-420B
|
φ95
|
φ65
|
φ45
|
15
|
|
WRE-420AB
|
φ95
|
φ70
|
φ36
|
10
|
|
WRE2-420B
|
φ95
|
φ65
|
φ45
|
15
|
|
WRN-430B
|
φ95
|
φ65
|
φ45
|
15
|
|
WRN2-430B
|
φ95
|
φ65
|
φ45
|
15
|
|
WRE-430B
|
φ95
|
φ65
|
φ45
|
15
|
|
WRE2-430B
|
φ95
|
φ65
|
φ45
|
15
|

·活动法兰角尺形热电偶
|
热电偶类别
|
产品型号
|
分度号
|
测量范围℃
|
保护管材料
|
规格
|
接线盒形式
|
|
总长L×L1mm
|
|
单支镍铬-镍硅
|
WRN-530B
|
K
(EU-2)*
|
0~800
0~1000
|
不锈钢ICr18Ni9Ti
不锈钢#ICr25Ni20
|
500×500
750×750
|
防水式
|
|
双支镍铬-镍硅
|
WRN2-530B□
|
|
单支镍铬-铜镍
|
WRE-530B
|
E
(EA-2)*
|
0~600
|
不锈钢ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-530B
|
注：1）热响应时间T0.5＜90秒；2）保护管材料中打“#”符号表示双支无此牌号材料。

·固定螺纹锥形保护管热电偶
|
热电偶类型
|
产品型号
|
分度号
|
测温范围℃
|
保护管材料
|
规格
|
接线盒形式
|
|
总长Lmm
|
置深Ⅰmm
|
|
单支镍铬-镍硅
|
WRN-631B
|
K
(EU-2)*
|
0~600
|
不锈钢ICr18Ni9Ti
|
225
250
300
350
400
|
75
100
150
200
250
|
防水式
|
|
双支镍铬-镍硅
|
WRN2-6310B
|
|
单支镍铬-铜镍
|
WRE-631B
|
E
(EA-2)*
|
0~600
|
不锈钢ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-631B
|
注：（1）热响应时间T0.5＜90秒；（2）打“*”分度号作特殊规格订货。（3）公称压力：30MPA，流速：＜80米/秒。
·固定螺纹锥形保护管型号规格对照表
|
产品型号
|
固定螺纹规格
|
|
Mo
|
|
WRN-620,621B
|
M33×2
|
|
WRN-620A,621AB
|
G1＂
|
|
WRN2-620,621B
|
M33×2
|
|
WRE-621B
|
M33×2
|
|
WRE-621AB
|
G1＂
|
|
WRE2-621B
|
M33×2
|
|
WRN-631B
|
M33×2
|
|
WRN2-631B
|
M33×2
|
|
WRE-631B
|
M33×2
|
|
WRE2-631B
|
M33×2
|

·焊接固定锥形保护管式热电偶
|
热电偶类型
|
产品型号
|
分度号
|
测温范围℃
|
保护管材料
|
热响应时间T0.5S
|
工作端形式
|
|
单支镍铬-镍硅
|
WRN-624B
|
K
(EU-2)*
|
0~600
|
不锈钢ICr18Ni9Ti
|
＜20
|
接壳式
|
|
WRN-625B
|
＜30
|
绝缘式
|
|
单支镍铬-铜镍
|
WRE-624B
|
B
(EA-2)*
|
＜20
|
接壳式
|
|
WRE-625B
|
＜30
|
绝缘式
|
注：1)“*”分度号作特殊规格订货。2）防水式接线盒。3）公称压力：30MPa，流速：＜80米/s
■其它形式法兰盘和型号、规格
为了适应不同行业对固定法尘安装的焊接结构、尺寸不同的需求，本厂除继续生产全国统一设计、符合专业标准的固定法兰安装盘外，决定增加三种不同焊接方式，以及不同形式密封的固定法兰安装盘，新增的固定法兰安装盘不仅适用于装配式热电偶，而且亦于装配式电阻。
·法兰盘形式的规格尺寸
|
标准和名称
|
JB81-94平焊钢法兰
|
|
结构和型号
|
光滑密封面（B型）
|
|
公称压力
|
Pg=2.5MPa
|
|
相当于化工部标准
|
HG5010-58 HG-5019-58
|
|
法兰主要尺寸mm
|
Dg
|
15
|
20
|
25
|
|
d
|
1~8
|
12;16
|
20
|
|
D
|
95
|
105
|
115
|
|
D1
|
65
|
75
|
85
|
|
D2
|
45
|
55
|
65
|
|
f
|
2
|
2
|
2
|
|
b
|
16
|
18
|
18
|
|
do
|
14
|
14
|
14
|
|
标准和名称
|
JB81-94平焊钢法兰
|
|
结构和型号
|
凹凸密封面（C型）
|
|
公称压力
|
Pg=2.5MPa
|
|
相当于化工部标准
|
HG5010-58 HG-5019-58
|
|
法兰主要尺寸mm
|
Dg
|
15
|
20
|
25
|
|
d
|
1~8
|
12;16
|
20
|
|
D
|
95
|
105
|
115
|
|
D1
|
65
|
75
|
85
|
|
D2
|
45
|
55
|
65
|
|
D4
|
39
|
50
|
57
|
|
f
|
2
|
2
|
2
|
|
b
|
16
|
18
|
18
|
|
do
|
14
|
14
|
14
|
|
标准和名称
|
JB81-94平焊钢法兰
|
|
结构和型号
|
凹凸密封面（D型）
|
|
公称压力
|
Pg=10MPa
|
|
相当于化工部标准
|
HG5016-58
|
|
法兰主要尺寸mm
|
Dg
|
15
|
20
|
25
|
|
d
|
1~8
|
12;16
|
20
|
|
Dn
|
19
|
26
|
33
|
|
D
|
105
|
125
|
135
|
|
D1
|
75
|
90
|
100
|
|
D2
|
55
|
68
|
78
|
|
f
|
2
|
2
|
2
|
|
D4
|
39
|
50
|
57
|
|
f1
|
4
|
4
|
4
|
|
b
|
20
|
22
|
24
|
|
h
|
48
|
56
|
58
|
|
Dm
|
38
|
48
|
52
|
|
do
|
14
|
18
|
18
|
·法兰盘示图

·法兰盘型号
装配式热电偶型号
|
光滑密封面（B型）
|
凹凸密封面（C型）
|
凹凸密封面（D型）
|
|
WRN-420B
|
WRN-420C
|
WRN-420D
|
|
WRN-430B
|
WRN-430C
|
WRN-430D
|
|
WRN2-420B
|
WRN2-420C
|
WRN2-420D
|
|
WRN2-430B
|
WRN2-430C
|
WRN2-430D
|
|
WRE-420B
|
WRE-420C
|
WRE-420D
|
|
WRE-430B
|
WRE-430C
|
WRE-430D
|
|
WRE2-420B
|
WRE2-420C
|
WRE2-420D
|
|
WRE2-430B
|
WRE2-430C
|
WRE2-430D
|
装配式热电阻型号
|
光滑密封面（B型）
|
凹凸密封面（C型）
|
凹凸密封面（D型）
|
|
WZP-420B
|
WZP -420C
|
WZP -420D
|
|
WZP-421B
|
WZP -421C
|
WZP -421D
|
|
WZP -430B
|
WZP -430C
|
WZP -430D
|
|
WZP-431B
|
WZP -431C
|
WZP -431D
|
|
WZP2-420B
|
WZP2-420C
|
WZP2-420D
|
|
WZP2-421B
|
WZP2-421C
|
WZP2-421D
|
|
WZP2-430B
|
WZP2-430C
|
WZP2-430D
|
|
WZP2-431B
|
WZP2-431C
|
WZP2-431D
|
|
WZC-420B
|
WZC-420C
|
WZC-420D
|
|
WZC-430B
|
WZC-430C
|
WZC-430D
|
■热电偶安装示意图
在弯曲管道上的安装方法
垂直管道轴线的安装方法
倾斜管道轴线的安装方法
锅炉烟道中的密封安装方法
|
