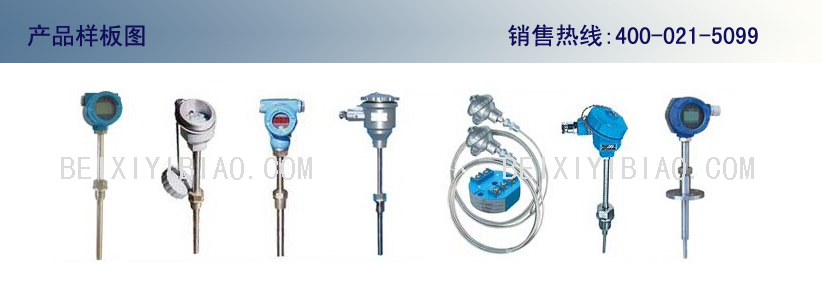

SBW系列 温度变送器
SBW系列热电偶、热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送器单元。它采用二线制传送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电偶、热电阻信号变换成与输入信号或与温度信号成线性的4～20mA的输出信号。
变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
·采用硅橡胶密封结构、因此耐震，耐湿、适合在恶劣现场环境中安装使用。
·现场安装于热电偶、热电阻的接线盒内，直接输出4～20mA，这样既省去昂贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。
·变送器具有输入端开路指示功能，热电偶温度变送器具有冷端温度自动补偿功能。
·精度高、功耗低，使用环境温度范围宽，工作稳定可靠。
·应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装在检测设备中。
·智能型温度变送器可使用ZBT通讯设备、一台386或更高级的PC机，设置变送器的型号、分度号及被测温度的量程范围。
·数显型温度变送器可按用户实际需要调整变送器显示屏的显示方向。
■主要技术指标
输入：热电偶 K型、E型、B型、S型、T型、J型、N型 ；热电阻 Pt100 Cu100 Cu50(三线制或四线制)
输出：在量程范围内输出4～20mA直流信号。与热电偶输入的毫伏信号成线性;与热电阻的输入电阻信号成线性。或与温度信号成线性。
隔离温度变送器，输入与输出相隔离，隔离电压为0.5KV增加抗共模干扰能力， 更适合计算机联网使用。
基本误差：*±0.5%FS
传送方式：二线制
显示方式：（数显型）LCD四位显示，热电偶开路时显示E……标志且输出大于20mA。
工作电源：变送器工作电源电压最低12V，最高35V，额定工作电压24V。
负载：极限负载电阻按下式计算：RL(max)=50(Vmin-12)
■型号表示
|
S
|
B
|
W
|
规格
|
内容
|
|
电
动
单
元
组
合
仪
表
|
变
送
单
元
|
温
度
|
R
|
|
热电偶
|
|
Z
|
|
热电阻
|
|
无
|
|
通用型
|
|
|
－
|
|
|
|
|
2
|
|
输出与对应温度呈线性
|
|
4
|
|
输出与对应输入信号呈线性
|
|
输出性质
|
0
|
|
通用型
|
|
热电偶
|
|
|
|
1
|
|
E镍铬－铜镍
|
|
2
|
|
K镍铬－镍硅
|
|
3
|
|
S铂铑10－铂
|
|
4
|
|
B铂铑10－铂铑6
|
|
5
|
|
T铜－铜镍
|
|
6
|
|
J铁－镍铜
|
|
8
|
|
N镍铬硅－镍硅
|
|
热电阻
|
|
|
|
1
|
|
Cu50
|
|
2
|
|
Cu100
|
|
4
|
|
Pt100
|
|
传
感
器
|
5
|
|
隔离型
|
|
6
|
|
非隔离型
|
|
电
路
类
别
|
0
|
|
常规型
|
|
1
|
|
智能型
|
|
2
|
|
数显型
|
|
3
|
|
指针型
|
|
4
|
|
智能数显型
|
|
5
|
|
智能指针型
|
|
6
|
|
带通讯协议
|
|
器
件
类
别
|
无
|
常规型
|
|
T
|
专用型
|
|
G
|
挂壁型
|
|
D
|
导轨型
|
|
|
安
装
类
型
|
|
|
S
|
B
|
W
|
□
|
-
|
□
|
□
|
□
|
□
|
□
|
|
（即24V时，负载电阻可在0～600Ω范围选择用）额定负载250Ω。
正常工作环境：
a)环境温度－25℃～80℃（常温型）－20℃～70℃（数显型）
b)相对湿度5%～95%
c)机械振动f≤50Hz，振幅<0.15mm
d) 周围空气中不含有对铬、镍镀层、有色金属及其它合金起腐蚀作用的介质。
环境温度影响：≤0.05/1℃
注：“·”用户有特殊需要，可提供允许误差为±0.2％的协议产品。
■型号规格
（常规型）温度变送器规格表
|
型号
|
分度号
|
最大量程范围℃
|
允许下限变化范围℃
|
允许上限变化范围℃
|
规定最小量程（上限下限之差）
|
|
SBWR-2160
|
E
|
0~400
|
|
|
|
|
SBWR-2260
|
K
|
0~400
0~600
0~800
0~1000
|
|
|
|
|
SBWR-2360
|
S
|
600~1600
|
|
|
|
|
SBWR-2860
|
N
|
0~400
0~600
0~800
0~1100
0~1200
|
|
|
|
|
SBWR-4160
|
E
|
0~600
|
0~300
|
150~600
|
150
|
|
SBWR-4260
|
K
|
0~1100
|
0~300
|
400~1100
|
300
|
|
SBWR-4360
|
S
|
0~1600
|
0~800
|
1400~1600
|
600
|
|
SBWR-4460
|
B
|
0~1600
|
0~800
|
1400~1600
|
600
|
|
SBWR-4560
|
T
|
0~400
|
0~100
|
100~400
|
200
|
|
SBWR-4860
|
N
|
0~1200
|
0~300
|
400~1200
|
300
|
|
SBWZ-2160
|
Cu50
|
-50~150
|
-50~50
|
0~150
|
50
|
|
SBWZ-2260
|
Cu100
|
-50~150
|
-50~50
|
0~150
|
50
|
|
SBWZ-2460
|
Pt100
|
0~150
|
0~300
|
100~500
|
100
|
|
-100~200
|
-100~0
|
0~200
|
100
|
|
SBWZ-4460
|
Pt100
|
-200~500
|
-200~300
|
50~500
|
50
|
T(专用型)温度送变器规格表
|
型号
|
分度号
|
测量范围℃
|
|
SBWR-2160T
-4160T
|
E
|
0~400 100~300
0~500 200~400
0~600 200~600
|
|
SBWR-2260T
-4260T
|
K
|
0~400 200~500
0~600 400~800
0~800
|
|
SBWT-2460T
-4460T
|
Pt100
|
-50~0 0~50
-50~50 0~100
-50~100 0~200
-100~100 200~400
-100~200 300~500
|
（隔离型）温度变送器规格表
|
型号
|
分度号
|
测量范围℃
|
|
SBWR-4150
|
E
|
0~300
0~400
0~500
0~600
100~400
100~500
200~500
200~600
|
|
SBWR-4250
|
K
|
0~400
0~600
0~800
0~1000
0~1100
0~1200
200~500
300~600
200~800
|
|
SBWZ-2450
-4450
|
Pt100
|
-50~50
-50~150
-50~200
-100~500
-100~200
-200~500
0~50
0~100
0~150
0~200
0~250
0~300
0~350
0~400
0~500
50~100
50~150
100~200
200~400
|
（智能型）温度变送器规格表
|
型号
|
分度号
|
测量范围℃
|
允许下限变化范围℃
|
允许上限变化范围℃
|
规定最小量程（上限下限之差）
|
|
SBWR-□16□
|
E
|
0~800
|
0~700
|
100~800
|
100
|
|
SBWR-□26□
|
K
|
0~1300
|
0~900
|
400~1300
|
400
|
|
SBWR-□36□
|
S
|
0~1600
|
0~1200
|
400~1600
|
400
|
|
SBWR-□46□
|
B
|
100~1800
|
100~1400
|
500~1800
|
400
|
|
SBWR-□56□
|
T
|
0~400
|
0~300
|
100~400
|
100
|
|
SBWR-□66□
|
J
|
0~600
|
0~500
|
100~600
|
100
|
|
SBWR-□86□
|
N
|
0~1300
|
0~900
|
400~1300
|
400
|
|
SBWZ-□16□
|
Cu50
|
-50~150
|
-50~100
|
0~150
|
50
|
|
SBWZ-□46□
|
Pt100
|
-220~700
|
-220~650
|
-150~700
|
50
|
■外形及安装尺寸

■外部接线图

■结构、外形及安装尺寸


■外部接线图

■变送器量程调整及通讯
该智能温度变送器根据实际需要可实现一机多型号化，即一台智能温度变送器可以分别输入不同型号、不同分度号的热电偶或热电阻，具体实现方法可以参照（ZBT通讯器使用说明书）。其详细介绍了智能温度变送器的型号、分度号的设置以及量程调整方法和通讯步骤。智能温度变送器进行通讯时要旋开壳盖，下图为智能温度变送器和ZBT通讯器的通讯接线图：
|
