◆概况：
CDL插入式电磁流量计是在管道式电磁流量计基础上发展起来的一种新型流量测量仪表。它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难，费用大的特点。根据尼古拉磁原理及电磁原理，通过测量流体平均流速从而获得流体流量。特别是在带压开孔，带压安装这一技术采用后，插入式电磁流量计可在不停水情况下安装，也可在铸铁管道上和水泥管道上安装，插入式电磁流量计研制成功为液体流量的检测提供了一种新的方式。
◆特点：
插入式电磁流量计在大管道流体流量检测中具有显著的安装优势与价格优势特别在大于直径300的管道上具有绝对的价格优势。
◇转换器部分采用优化设计，结构紧密，容易电气安装，调换方便，容易变更
测量范围。
◇应用“自动化归零”原理，消除电化干扰
信号，零点自稳。输出信号与流速成线性
关系
◇传感器和转换器具有多种防护等级有适应
于潜水的IP65等级。
◇适合于谁，污水，酸，强碱等导电率＞
5μs/cm的液体流量检测。特别适用于供水
排水管道的流量测量。
◇由于没有任何可移动部分，插入式电磁流量
计无需维护。
◇由于流量的测量只与插入深度有关，故该
流量计通用性很广。
◇对液体没有压力损失，由于结构特别设计，可防止杂物的堵塞。
◇可进行在线带压拆装。 ◆原理

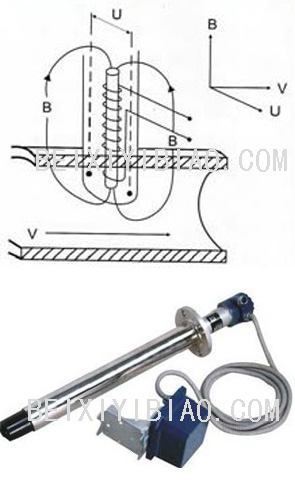

电磁感应流量计时按法拉第定律工作的。该定律指出任何导体垂直通过磁场时，产生的感应电势与导体的运动速度成正比。
通常流量比速度重要，流量Q是
平均流速V和流体截面A的乘积。
即：Q=A*V
Q：m³/s A：㎡ V：m/s
则V(m/s)=Q（m³/s）/A(㎡) 对插入式电磁流量计来说，管路中
导电的液体就是在磁场中运动的导体，其感应电势与平均流量成正比，该电
势可由与磁场成直角并与流体方向成直角的两根电极检测出。 ◆结构

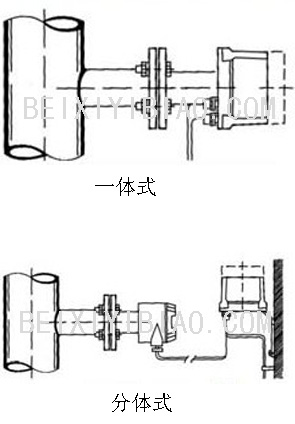

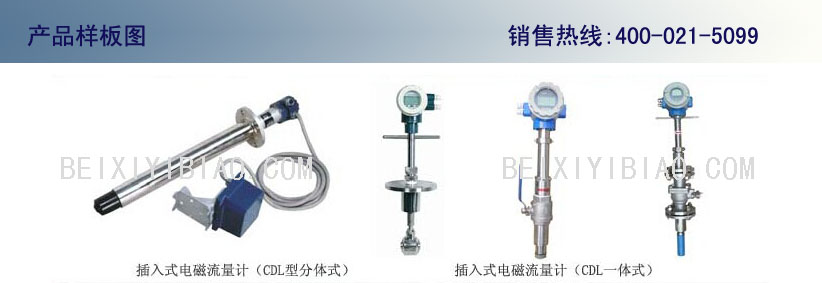

电磁流量计的主要部件由传感器和转换器组成。根据防护等级及用户要求不同分有传感器与转换器是一体式安装和传器与转换器是分离安装两种形式。
（见右图）
1.
一体式安装是把传感器和转换器
通过内部链接在一起，组成一体的。
2.
分体式安装是把传感器和转换器通
过外部电缆连接，由这两部分组成电
磁流量计，传感器可以长期潜在水中。 ◆选型

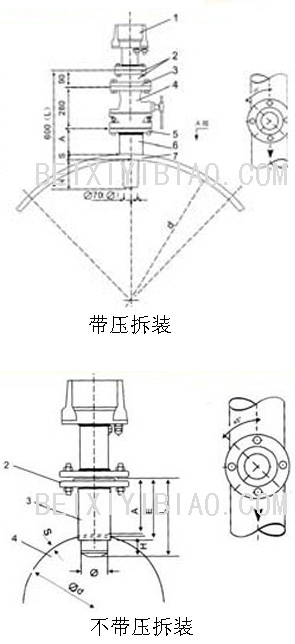

◆安装 传感器可以安装在运行管道上的任何位置，为了无故障工作，传感器必须完全充满介质。为保测量的准确性，上游至少留五个直径管段。在水平管道上应避免将传感器安装在管道的底部以防止沉淀，也不应有铁磁性物质紧靠传感器传感器应远离电磁场。不带压拆装和可带压拆装的安装方式见图所示。
CDL182，CDL120
安装原则：保证电极插入管道内深度 H-（d-2s）10% 即A=182-（h+s） *CDL120将182数据改成120即可
CDL600、CDL800
安装原则：保证电极插入管道内深度 H=（d-2s）10% 即A=600-（h+s+280+90+9） *CLD800将600数据改成800即可

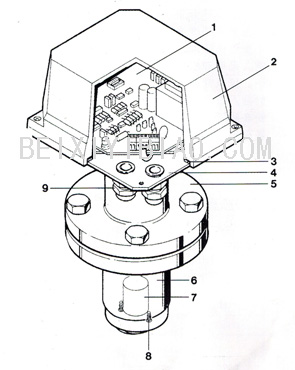

◆内部结构 1、CDL转换器 2、转换器外壳 3、密封圈 4、转换器安装板 5、带传感器法兰的传感外罩 6、带法兰的焊接紧固件 7、场线圈 8、测量电极 9、电源及信号电缆之电缆密封套
◆流量表 速度=1m/s
◆应用 CDL系列插入式电磁流量计已广泛应用于石油、化工、冶金、电国、供水、水处理、环保等行业，它的性能价格较好，并且易于安装等优点，赢得广大用户的广泛赞誉，早年使用的插入式涡轮流量计、涡街流量计、阿扭巴流量计和孔板流量计等已被电磁流量计所取代。它已成为水流量计量的道选仪表。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
