◆概述 LZ系列金属管浮子流量计，具有结构简单、工作可靠、适用范围广、精度较高、安装方便等特点。该系列流量计与不玻璃转子流量计比较，具有耐高压、高温、安全感强、读数简明等特点。并可适用于不透明介质和腐蚀性介质的流量测量。仪表管体及法兰采用不锈钢（1Cr18Ni9或0Cr18Ni12Mo2Ti）。常规型的孔板、浮子采用不锈钢，防腐型的孔板、浮子及管体内衬采用聚四乙烯PTFE， LZZ/D系列：浮子、锥形管采用不锈钢、该系列无防腐型。 ◆测量原理 LZ系列金属浮子流量计为变面积式流量计，即在流量计的垂直测量管中，当流体向上流经管子时，浮子向上移动，在某一位置浮子所受升力与浮子重力达到平衡，此时浮子与孔板（或锥管）间的流通环隙面积保持一定。环隙面积与浮子的上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移动时，以磁耦合的形式将位置传递到外部指示器，使指示器的指针跟随浮子移动，并借助凸轮板使指针线性地指示流量值的大小， 电动远传型是在指针现场指示流量的同时再通过角位移动感器及电变送电器，把流量值精确地转换成4-20mA的标准。
◆技术参数
REXLZZ/DH系列
*注：水20℃，空气0.1013Mpa、20℃，特殊流量可特别订货。DN150口径，最大水流量可达180m3/h. REXLZZ/DH系列流量计安装尺寸 mm
◆LZZ/D系列规格
*注：水20℃，空气0.1013Mpa、20℃，特殊流量可特别订货。DN150口径，最大水流量可达180m3/h. REXLZZ/D系列流量计安装尺寸 mm

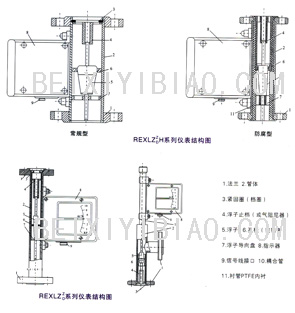

主要结构尺寸
结构及尺寸：
每台仪表主要包括测量管与仪表传感指示器
测量管由零部件组成，它主要保证流量与浮子位置的准确关系。指示器能把浮子所在的位置通过永久磁钢耦合，及指示器内的高精度轴承和凸轮板线性地转换成流量由指针在度盘上指示，或通过角位移传感器及电变送电路将流量值精确地转换成4～20mA的标准信号输出。

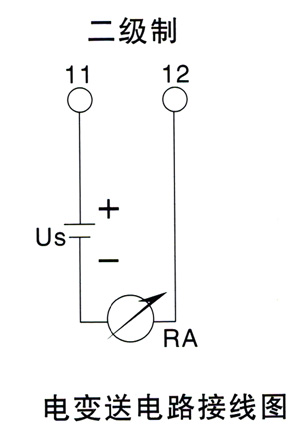

电远传性能及接线图
电源：24VDC
输出信号：二线制4～20mA
最大负载：750Ω
线性度：±1%
信号线接口：内螺纹M20×1.5
US-电源24VDC RA—负载电阻

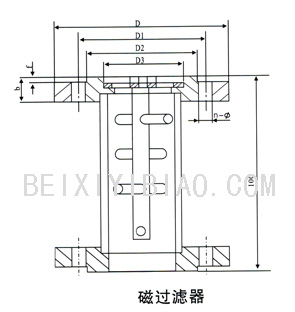

磁过滤器法兰尺寸 mm
安装及使用 a.流量计用塑料袋和纸箱（或木箱）加防震泡沫（或纸屑）等包装，开箱后，用户应按附表（装箱单）检查流量计及有关部件是否齐全、相符。查看流量计在运输过程中有否损坏。如有不符或运输中造成损坏，请与公班尼路联系。 b.本仪表为了防止在运输过程中的损坏，在仪表的指示器中装有固定指针的橡皮筋，安装前请打开指示器左盖（REXLZZ/D系列及M2表头请打开前盖），把橡皮筋轻轻地取走，不要使指针位置变运，微型轴承轻松可靠的搁在凸轮曲线板上。 c.取出在运输中防止浮子振动的阻动件，用手指顶动浮子体，使浮子能上下移动自如，并观察指针也能随之上下移动。 d.电远传型仪表打开右盖，按电变送电路接线图接线后，旋紧右盖的紧固螺钉，以保证指示器密封。电缆线穿过信号线装置后，旋紧压紧螺母，使电缆固定。 e.本公司生产的电远传型仪表，每台都有预引出线，以使用户使用前对电流信号进行校验，使用时也可以直接在预引出线上接线并用自粘胶带密封，但要求信号线之间绝缘良好，红色（或棕色）线已内接“11”端，双色（或黄色）线已内接“12”端。 f.流量计检查或安装时绝对不允许把测量管和指示器分开，否则浮子和指示器相对位置变化会造成较大测量误差甚至无法使用。
安装 a. 流量计必须垂直安装，进出口保证有5倍仪表口径的直管段，对于新安装的管路，流量计安装前应将管道冲洗干净。 b. 为便于检修、维护、更换流量计及清洗管路，本流量计最好按所示的方式安装旁路管。 c. 在流量计上游应安装阀门，在下游5～10倍仪表通径处安装流量调节阀，对于小口径（DN≤25）仪表在上游应安装磁过滤器及滤网过滤器。被测介质中若含有磁性物质的，则一定要在流量计前安装磁过滤器。
使用
a.流量计使用时应暖慢开启进口阀门至全开，然后用流量出口的调节阀调节流量，流量计停止使用时，应先缓慢关闭进口阀门，然后关阀流量计出口的流量调节阀。
b.使用时应避免被测流体压力有急骤变化。
c.使用时如果发现法兰密封面渗漏，应均匀地拧紧接螺栓、螺母或更换密封垫 片。
d.当被测介质较脏时，应及时清洗管子和浮子。浮子体从流量计上出口处（或下井口处）拆掉档圈和止档后小心取出，清洗后按原样装好。
e.被测介质的物理状态（密度、温度、压力等）与流量计分度时状态不同，必须对示值进行修正（特别是气体测量时）。详见有关修正说明。
防爆型流量计使用注意事项
a.流量计外壳有妆地端子，位置在信号输出线出口旁，仪表在安装使用时必须可靠接地。
b.流量计作为本安设备使用时必须与关联设备安全栅一起配用。
c.仪表的安装和电缆布线环境尽可能排除外界电磁干扰的影响，使电缆的分布参数控制在安全栅规定的参数以内。
d.安全栅的安全接线，必须尊循安全栅的使用说明书。
限位开关技术参数
指示器内可装一个或两个限位开关（K1、K2），当流量达到限定值时输出报警信号，报警开关在厂时已按用户要求投置了控制流量点，或用户通过打开M2指示器，自行随意设置K1、K2对应位置。K3.5-N限位开关为本安防爆型，应与晶体管放大器（WE77/EX1.2需单独订货）配套使用。KJ3.5限位开关为普通直接型。DC24V供电，三线制直接输出约23.5V电平信号，进PLC调节系统。
流量计示值修正 如果用户在订货时已详细告知使用介质名称、密度、粘度及使用状态下的压力、温度，我公司可以帮助用户进行修正，并按用户需要直接把修正后的流量值和使用介擀名称、条件、信号等参数绘在流量计标尺上，用户使用时可不必再进行修正！但用户必须注意：实际使用状态必须与标尺所示修正状态相同！ 流量计使用时的流体的状态，往往与流量计标定时的流体和状态不同，因此，使用时读取的流量计示值并不是流过流量计的流体的直实流量，此时必须对示值进行修正，才能得到真实的流量值。 我公司生产的流量计，测量液体的用水标定，测量气体的用空七标定，示值按标准状态（水20℃，空气20℃，0.1013Mpa）的容积流量分度。因此，修正均以标准状态分度为准。 使用状态下流过流量计的流量可用如下公式：
式中：Qs—实孙流量值
QN—读数示值 ρf—浮子密度，（普通型为7.93×103kg/m3,防腐型为2.4×103～5×10kg/m3随流量变化） ρs—被测流体的密度 ρN—标定介质在标准状态下的密度（即水在20℃时的密度，取1×10kg/m3） ·测量液体的粘度修正 被测液体的粘度对测量有一定的影 响，影响量与流量计浮子形状及尺寸有关，是非线性关系，没有定型公式可以计算，必须与我公司联系，通过相关计算软件进行换算。 ·测量气体时的修正 a.被测介质为干气体时，在使用状态下流过流量计的流量修正公式为： 如果需要转换成标准状态下的流量，则公式为：
如用户需要转换成质量流量，则公式为：
式中：
PN,TN, ρN—分别为标定介质（即空气）在标准状态下绝对压力1.013×105pa（760mm泵柱）、热力学温度[（273.15+20）K]、空气密度（1.293 kg/m3） PN,TN, ρSN—分别为被测气体在测量时的绝对压力（流量计进出口），热力学温度及被测气体标准状态下的密度： ZSN—标定气体在标准状态下压缩系数 ZS-被测气体在PS、TS时压缩系数 QS—被测气体在PS、TS下的压缩气体量 QS—读数示值 QSN—被测气体转换成标准状态下的流量值 QSM—质量流量 注：一般情况下不考虑压缩系数或取ZSN=ZS≈1 b.被测介质为湿气体时，在使用状态下流量的修正公式为：
式中：QSW—被测湿气体实际流量值
ΨS—被测气体的相对湿度 PDS, ρDS—分别为被测湿气体在TS时的水蒸气饱和压力和密度。 ZSN,ZΨS—分别为被测湿气体在PN,TN及PS,TS时的压缩系数。 注：流量计选型时，客户给出（或需要测量）的可能是被测介质工况状态下的流量QS，也可能是转换成标准状诚下的流量QSN，或者是质量流量QSM，那么也可按上述公式倒过来求得QN（流量计的标定分度流量）。再根据QN查流量计的口径与流量规格表，可能确定一适合用户需要的流量计口径和流量范围。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
