产品概述
AI、MI系列智能型电动执行机构是我公司在引进英国ROTORK公司A、M系列产品的基础上，采用当今最先进的超大规模集成电路研制而成的新一代智能化、数字化、多功能的电动执行机构。
AI、MI智能型电动执行机构的工作原理：
AI、MI系列智能型电动执行机构由三相异步电机驱动，通过涡轮蜗杆减速，带动空心输出轴输出转矩。减速器具有手/电动切换机构，当切换手柄处于手动装置时，手轮通过离合器带动空心输出轴转动：电动操作时，切换机构将自动回落至电动位置，离合器和涡轮啮合，由三相电动驱动空心输出轴转动。
执行机构输出轴的转动通过增速机构传至霍耳效应脉冲式传感器，而电机蜗杆轴向力产生的轴向位移传到机械式的力矩控制机构（开关机构）上，以实现阀位和力矩的控制。
电动执行机构的智能控制器接受标准模拟电流控制信号或开关量控制信号或总线信号，将执行机构的输出轴定位于和输入信号相对应的位置上；又可以根据联锁控制、两线控制或紧急ESD事件信号定位于控制系统预先设置的位置。
主要技术参数
工作制：1）AI（S2可逆、断续运行，25%的接通持续率，接通次数≤630次/小时）
2）MI（S4可逆，25%的接通持续率，630次/小时≤接通次数≤1200次/小时）
输入信号：1）模拟信号：4-20mA DC 输入阻抗250Ω
2）脉冲开关量信号≥150ms
3）Profibus-DP、HART（可选）
输出信号：1）4-20mA DC 负载阻抗≤750Ω
2）Profibus-DP、HART（可选）
机械输出：1）AI多转式 ≥6圈 34～8000Nm
2）MI多转式 ≥6圈 17～544Nm
3）AI角行程 0-90° 300～60000Nm
4）MI角行程 0-90° 116～6884Nm
5）MIL直行程 ≤100mm 7.94～41.4kN
基本误差：1）AI、MI多转式电动执行机构 ≤±1%
2）AI、MI角行程电动执行机构 ≤±1%
3）MIL直行程电动执行机构 ≤±1%
死区：0.1～9.9%可调（默认设置为0.5%）
中途限位：1）开限位设置范围为60%～100%
2）关限位设置范围为0%～40%
机械间隙：1）AI、MI多转式电动执行机构 ≤1°
2）AI、MI角行程电动执行机构 ≤1°
3）MIL直行程电动执行机构（行程≥25mm） ≤1mm
禁止运行时间：0～99秒可调
供电电源：三相三线制380V AC±10%，50Hz±1%
防爆等级：1）遥控器-本质安全型 ExibIIBT4
隔爆型 2）执行机构-隔爆型ExdIIBT4
输出触点容量：250VAC 5A ；30V DC 5A（总线产品为220V AC 0.5A；30V DC 1A）
环境条件：1）环境湿度：-25℃～70℃（隔爆型为-20～60℃）
2）5%～95%
3）86～106KPA
4）空气介质：周围空气中无腐蚀性气体
抗干扰指标：
1）外磁场 ≤400A/m 50HZ
2）共模干扰 250V 50HZ
3）串模干扰 有效值为1V的交流信号 频率为50HZ，相位0～360°
4）静电放电 4KV
5）电快速瞬间脉冲群：电源端1000V；信号输入端：500V
6）射频干扰 频率80～1000MHZ 试验场强3V/m，距离1m
7）浪涌保护 1KV
注：如果您有其他技术要求，请与我们联系，我们将尽力满足您。

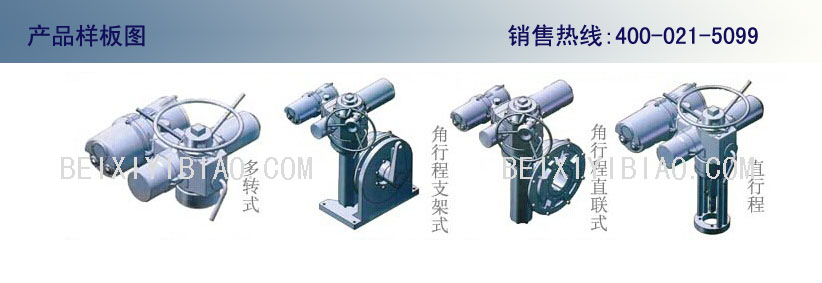

AI/MI智能型电动执行机构以多转式为基型，配以涡轮蜗杆二级减速箱0～90°角行程电动执行机构，配以丝杆部件组成直行程电动执行机构。
AI适用于启动力矩较大但动作不频繁的阀门，MI适用于频繁调节的阀门。
型号规格（AI多转式）
|
型号
|
出轴转速（r.p.m）
|
出轴转速(NM)
|
最大上升阀杆直径（mm）
|
法兰号（IS05210）
|
侧手轮
|
电机功率（kw）
|
额定电流（A）
|
保险丝规格（A）
|
|
7AI
|
18
24
36
|
34
34
31
|
26(32)
|
F10
|
|
0.31
|
1.6
|
5
|
|
48
72
96
|
27
27
22
|
|
0.31
|
1.7
|
|
11AI
|
18
24
36
|
68
68
61
|
26(32)
|
F10
|
|
0.31
|
1.8
|
5
|
|
48
72
96
|
54
54
43
|
|
0.31
|
2.1
|
10
|
|
13AI
|
24
36
|
108
95
|
26(32)
|
F10
|
|
0.31
|
2.5
|
10
|
|
48
|
81
|
|
14AI
|
18
24
36
|
163
163
135
|
38(51)
|
F14
|
|
0.75
|
3.2
|
15
|
|
48
72
96
|
108
108
81
|
|
1.1
|
3.8
|
|
16AI
|
18
24
36
|
305
305
257
|
38(51)
|
F14
|
|
0.75
|
3.2
|
15
|
|
48
72
96
|
203
203
149
|
|
1.1
|
3.8
|
20
|
|
30AI
|
18
24
36
|
542
542
508
|
54(67)
|
F16
|
可选1:15.5手轮
|
1.5
|
6.2
|
25
|
|
48
72
96
|
407
407
325
|
2.2
|
11
|
30
|
|
40AI
|
18
24
36
|
1020
1020
845
|
64(76)
|
F25
|
可选1:12.75手轮
|
2.2
|
11
|
30
|
|
48
72
96
|
680
680
540
|
3.7
|
10.5
|
50
|
|
70AI
|
18
24
36
|
1480
1480
1290
|
70(83)
|
F25
|
可选1:15
1:30手轮
|
4.5
|
16
|
50
|
|
48
72
96
|
1020
1020
745
|
7.5
|
21
|
60
|
|
90AI
|
18
24
36
|
2003
2030
1700
|
70(83)
|
F30
|
可选1:15
1:30手轮
|
4.5
|
16
|
50
|
|
48
72
96
|
1355
1355
1020
|
7.5
|
21
|
60
|
|
95AI
|
24
|
3000
|
70(83)
|
F30
|
可选
1:15手轮
|
5.5
|
22
|
60
|
|
70AI/IS15
|
12
|
5000
|
110
|
F35
|
可选
1:15手轮
|
4.8
|
21
|
60
|
|
90AI/IS15
|
12
|
8000
|
110
|
F35
|
可选
1:15手轮
|
7.5
|
21
|
60
|
注：1）最小圈数建议大于6圈，最大圈数不限
2）最大上升阀杆直径括弧内值为安装“AZ”型驱动轴套所能达到的尺寸
3）部分型号可供144r.p.m和192r.p.m高转速规格
4）对要求执行机构自锁的场合不建议选用高转速型号
5）IS15为增配得二级齿轮减速器，以满足高转矩要求
型号规格（MI多转式）
|
型号
|
出轴转速（r.p.m）
|
出轴转速(NM)
|
最大上升阀杆直径（mm）
|
轴向最大负载（kn）
|
法兰号（IS05210）
|
侧手轮
|
电机功率（kw）
|
额定电流（A）
|
保险丝规格（A）
|
|
7MI
|
18
|
17
|
26(32)
|
17.8
|
F10
|
|
0.44
|
1
|
5
|
|
24
|
17
|
|
36
|
15.6
|
|
48
|
13.6
|
|
11MI
|
18
|
34
|
26(32)
|
17.8
|
F10
|
|
0.44
|
1.4
|
5
|
|
24
|
34
|
|
36
|
30
|
|
48
|
27
|
|
14MI
|
18
|
81
|
35(81)
|
53.4
|
F14
|
|
0.88
|
3.4
|
10
|
|
24
|
81
|
|
36
|
68
|
|
48
|
54
|
|
72
|
47
|
|
16MI
|
18
|
152
|
38(51)
|
53.4
|
F14
|
|
0.88
|
3.4
|
10
|
|
24
|
152
|
|
36
|
129
|
|
48
|
102
|
|
72
|
102
|
|
30AI
|
18
|
271
|
54(67)
|
89
|
F16
|
可选1:15.5侧手轮
|
2.56
|
5.9
|
25
|
|
24
|
271
|
|
36
|
253
|
|
48
|
203
|
|
72
|
203
|
|
40AI
|
18
|
544
|
64(76)
|
180
|
F25
|
可选1:12.75侧手轮
|
3.7
|
9.1
|
35
|
|
24
|
544
|
|
36
|
487
|
|
48
|
406
|
|
72
|
406
|
注：1）最小圈数建议大于6圈，最大圈数不限
2）最大上升阀杆直径括弧内值为安装“AZ”型驱动轴套所能达到的尺寸
3）部分型号可供144r.p.m和192r.p.m高转速规格
|
型号
|
出轴转速（r.p.m）
|
出轴转速(NM)
|
可选行程系列（mm）
|
丝杆直径/导程（mm）
|
|
7MIL
|
0.9
|
7.94
|
10
16
25
40
|
25/3
|
|
1.2
|
7.94
|
|
1.8
|
7.3
|
|
2.4
|
6.35
|
|
11MIL
|
0.9
|
15.9
|
25
40
60
|
|
1.2
|
15.9
|
|
1.8
|
14.3
|
|
2.4
|
12.7
|
|
14MIL
|
2.1
|
22.1
|
40
60
100
|
38/7
|
|
2.8
|
22.1
|
|
4.2
|
18.5
|
|
5.6
|
14.7
|
|
16MIL
|
2.1
|
41.4
|
60
100
|
|
2.8
|
41.4
|
|
4.2
|
35.2
|
|
5.6
|
27.8
|
注：如有特殊行程推力要求可与我们联系
型号规格（AI/MI角行程）
|
型号
|
多转转速（r.p.m）
|
全行程时间（s/90°*）
|
输出转矩
|
|
7AI/MOYF40
|
24
|
25
|
300
|
|
11AI/MOYF40
|
24
|
25
|
600
|
|
11AI/MOBF64
|
24
|
40
|
800
|
|
13AI/MOBF64
|
24
|
40
|
1000
|
|
14AI/MODF44
|
36
|
18.5
|
1300
|
|
24
|
27.5
|
1600
|
|
16AI/MOFF36
|
36
|
15
|
2000
|
|
24
|
22.5
|
2500
|
|
16AI/MOFF57
|
36
|
24
|
3300
|
|
24
|
36
|
4000
|
|
30AI/MOJF50
|
24
|
31.5
|
6000
|
|
40AI/MOJF50
|
36
|
21
|
8000
|
|
24
|
31.5
|
10000
|
|
40AI/MOPF65
|
24
|
41
|
16000
|
|
70AI/MOPF65
|
24
|
41
|
20000
|
|
90AI/MOTF50
|
24
|
31.5
|
30000
|
|
95AI/MOTF50
|
24
|
31.5
|
35000
|
|
40AI/S3.84/MOTF50
|
48
|
60
|
40000
|
|
70AI/S3.84/MOTF50
|
48
|
60
|
60000
|
AI型产品在涡轮与空心轴上的离合器之间有一个180℃的转动间隙，当执行机构启动时，在涡轮与空心轴离合器啮合前，电机已获得足够的速度并可达到理论最大转矩，在涡轮与离合器啮合时又产生捶击效应，故AI型产品可以在较小电机功率情况下获得较大的启动力矩。
|
型号
|
多转转速（r.p.m）
|
全行程时间（s/90°*）
|
输出转矩
|
|
7MI/MOYF40
|
18
|
33.5
|
171
|
|
24
|
25
|
171
|
|
36
|
17
|
157
|
|
11MI/MOYF40
|
18
|
33.5
|
341
|
|
24
|
25
|
341
|
|
36
|
17
|
301
|
|
11MI/MOBF64
|
18
|
53.5
|
635
|
|
24
|
40
|
635
|
|
36
|
27
|
560
|
|
14MI/MOBF44
|
18
|
37
|
1152
|
|
24
|
27.5
|
1152
|
|
36
|
18.5
|
959
|
|
48
|
14
|
767
|
|
72
|
9.5
|
767
|
|
16MI/MOFF36
|
18
|
30
|
1866
|
|
24
|
22.5
|
1866
|
|
36
|
15
|
1574
|
|
48
|
11.5
|
1244
|
|
72
|
7.5
|
1244
|
|
16MI/MOFF57
|
48
|
18
|
1776
|
|
72
|
12
|
1776
|
|
30MI/MOJF50
|
18
|
42
|
4664
|
|
24
|
31.5
|
4664
|
|
36
|
21
|
4360
|
|
48
|
16
|
3499
|
|
72
|
10.5
|
3499
|
|
40MI/MOPF65
|
18
|
54.5
|
6884
|
|
24
|
41
|
6884
|
|
36
|
27
|
6436
|
|
48
|
20.5
|
5164
|
|
72
|
13.5
|
5164
|
注：角行程电动执行机构行程可在85～95之间调节

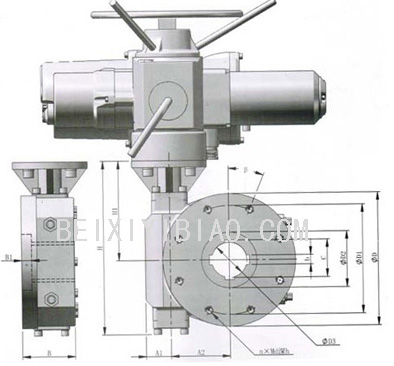

安装尺寸IS05210
|
产品型号
|
法兰
|
D
|
D1(f8*)
|
D2
|
nXMd
|
d1
|
d1”
|
dmax
|
Dmax”
|
D2
|
h1
|
h2
|
h3*
|
h4*
|
h5
|
h6
|
|
7、11、13AI 7、11MI
|
F10
|
125
|
102
|
70
|
4XM10
|
32.5
|
42.9
|
26
|
32
|
52
|
2.5
|
15
|
218
|
29.2
|
38.4
|
45
|
|
14、16AI
14、16MI
|
F14
|
175
|
140
|
100
|
4XM16
|
51
|
63
|
38
|
51
|
75
|
2.5
|
32
|
285
|
32
|
62
|
72
|
|
30AI
30MI
|
F16
|
210
|
165
|
130
|
4XM20
|
70
|
77.9
|
54
|
67
|
97
|
2.5
|
43
|
320
|
47.3
|
68
|
81.3
|
|
40AI
40MI
|
F25
|
300
|
254
|
200
|
8XM16
|
76
|
87.8
|
64
|
76
|
105
|
2.5
|
38
|
345
|
50.2
|
64.3
|
76
|
|
70AI
|
F25
|
300
|
254
|
200
|
8XM16
|
85.5
|
105.5
|
70
|
83
|
138
|
2.5
|
94
|
393
|
58.5
|
74.4
|
88.1
|
|
90、95AI
|
F30
|
350
|
298
|
230
|
8XM20
|
85.5
|
105.5
|
70
|
83
|
138
|
2.5
|
96
|
395
|
60.1
|
72.8
|
86.5
|
|
70、90AI/IS15
|
F35
|
410
|
356
|
260
|
8XM30
|
160
|
-
|
110
|
-
|
-
|
5
|
40
|
410
|
-
|
-
|
-
|
注：1）f8*表示配合公差
2）配上升式阀杆时，阀杆最高位置需低于h3*尺寸，以保证不碰上面的密封螺塞，当然，您可选择拆掉密封螺塞或选配加长型防护罩
3）h4*为驱动轴套反向安装时的尺寸
安装尺寸（原JB2920）
|
产品型号
|
D
|
D1
|
D2(H9*)
|
D1max
|
D2max
|
H1
|
H2
|
H3
|
H4
|
nXMd
|
法兰厚度
|
法兰重量（kg）
|
|
7、11、13AI/MI
|
125
|
95
|
75
|
30
|
41
|
5
|
21
|
8
|
2
|
4XM8
|
42
|
2.72
|
|
7、11、13AI/MI
|
145
|
120
|
90
|
5
|
21
|
8
|
2
|
4XM10
|
42
|
3.88
|
|
7、11、13AI/MI
|
185
|
160
|
125
|
5
|
27
|
10
|
2
|
4XM12
|
27
|
4.34
|
|
14、16AI/MI
|
175
|
95
|
75
|
46
|
55
|
5
|
27
|
8
|
2
|
4XM8
|
32
|
4.3
|
|
14、16AI/MI
|
175
|
120
|
90
|
5
|
32
|
8
|
2
|
4XM10
|
64
|
7.79
|
|
14、16AI/MI
|
185
|
160
|
125
|
5
|
32
|
10
|
2
|
4XM12
|
64
|
9.22
|
|
14、16AI/MI
|
225
|
195
|
150
|
5
|
37
|
12
|
2
|
4XM16
|
37
|
4.34
|
|
30AI/MI
|
145
|
120
|
90
|
50
|
70
|
5
|
24
|
8
|
2
|
4XM10
|
63
|
10.12
|
|
30AI/MI
|
213
|
160
|
125
|
5
|
32
|
10
|
2
|
4XM12
|
71
|
14.34
|
|
30AI/MI
|
230
|
195
|
150
|
5
|
32
|
12
|
2
|
4XM16
|
71
|
15.7
|
|
40AI/MI
|
300
|
160
|
125
|
62
|
79
|
5
|
27
|
10
|
2
|
4XM12
|
32
|
12.9
|
|
40AI/MI
|
300
|
195
|
150
|
5
|
27
|
12
|
2
|
4XM16
|
32
|
11.72
|
|
40AI/MI
|
300
|
235
|
180
|
6
|
32
|
14
|
2
|
4XM20
|
32
|
9.98
|
|
70AI/MI
|
300
|
195
|
150
|
72
|
92
|
5
|
27
|
12
|
2
|
4XM16
|
32
|
11.72
|
|
70AI/MI
|
300
|
235
|
180
|
6
|
32
|
14
|
2
|
4XM20
|
32
|
9.98
|
|
70AI/MI
|
330
|
285
|
220
|
8
|
36
|
16
|
2
|
4XM24
|
36
|
13.53
|
|
90、95AI
|
350
|
235
|
180
|
72
|
92
|
6
|
34
|
14
|
2
|
4XM20
|
39
|
18.94
|
|
90、95AI
|
350
|
285
|
220
|
8
|
39
|
16
|
3
|
4XM24
|
39
|
15.5
|
|
90、95AI
|
380
|
340
|
280
|
6
|
39
|
20
|
3
|
8XM20
|
78
|
38.36
|
注：1）JB2920产品有IS05210基型产品增配法兰实现转换
2）H9*表示配合公差
3）我厂产品有部分尺寸与JB2920不符，以上表为准

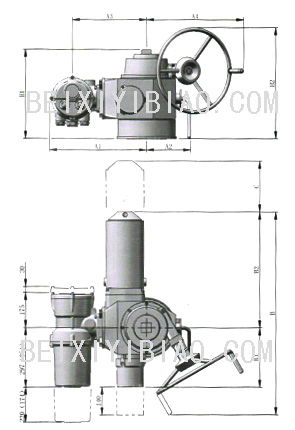

外形尺寸（安装手轮的多转式）
|
型号
|
A1
|
A2
|
A3
|
B1
|
B2
|
C
|
D
|
H1
|
H2*
|
重量*（kg）
|
|
7、11、13AI/MI
|
391
|
109
|
276
|
245
|
288
|
216
|
254
|
306
|
281
|
46
|
|
14、16AI/MI
|
415
|
179
|
300
|
266
|
368
|
262
|
511
|
375
|
377
|
72
|
|
30AI/MI
|
432
|
192
|
317
|
262
|
392
|
265
|
770
|
399
|
418
|
108
|
|
40AI/MI
|
511
|
199
|
396
|
287
|
461
|
324
|
773
|
405
|
447
|
158
|
注：1）途中虚线部分为拆卸预留位置
2）图中括弧内尺寸为7、11、16、30MI控制箱罩盖尺寸
3）JB2920接口产品H2尺寸及重量均需增加接口法兰厚度及重量，具体参见JB2920接口尺寸

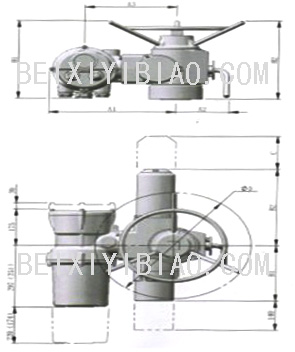

外形尺寸（安装侧手轮的多转式）
|
型号
|
A1
|
A2
|
A3
|
A4
|
B
|
B1
|
B2
|
C
|
H1
|
H2*
|
重量*（kg）
|
|
30AI/MI
|
432
|
192
|
317
|
495
|
808
|
262
|
392
|
265
|
388
|
530
|
120
|
|
40AI/MI
|
511
|
199
|
396
|
501
|
874
|
287
|
461
|
324
|
423
|
538
|
173
|
|
70AI
|
486
|
212
|
371
|
487
|
1014
|
296
|
580
|
430
|
445
|
555
|
193
|
|
90AI
|
486
|
212
|
371
|
487
|
1014
|
296
|
580
|
430
|
447
|
557
|
206
|
|
95AI
|
486
|
212
|
371
|
487
|
1029
|
296
|
595
|
445
|
447
|
557
|
206
|
注：1）途中虚线部分为拆卸预留位置
2）图中括弧内尺寸为30MI控制箱罩盖尺寸
3）JB2920接口产品H2尺寸及重量均需增加接口法兰厚度及重量，具体参见JB2920接口尺寸
|
型号
|
行程
|
D
|
D1
|
D2
|
安装孔
|
D0
|
Md
|
H
|
H’
|
Hmin
|
B
|
B’
|
重量*（kg）
|
|
7MIL
|
10
|
138
|
80
|
60
|
2/4个
|
10
|
M8
|
255
|
319
|
109
|
20
|
22
|
8
|
12.7’
|
|
16
|
138
|
80
|
60
|
2/4个
|
10
|
M8
|
255
|
319
|
102
|
20
|
22
|
8
|
12.7’
|
|
25
|
138
|
80
|
60
|
2/4个
|
10
|
M8
|
255
|
319
|
97
|
20
|
22
|
8
|
12.7’
|
|
10、16、25
|
150
|
80
|
60
|
2/4个
|
10
|
M8
|
255
|
319
|
90
|
20
|
22
|
8
|
12.7’
|
|
40
|
150
|
105
|
80
|
4个
|
12
|
M12*1.25
|
255
|
319
|
90
|
20
|
22
|
8
|
12.7’
|
|
11MIL
|
25
|
138
|
80
|
60
|
2/4个
|
10
|
M8
|
255
|
319
|
97
|
20
|
22
|
8
|
12.7’
|
|
25
|
150
|
80
|
60
|
2/4个
|
10
|
M8
|
280
|
381
|
135
|
20
|
22
|
8.5
|
13.2’
|
|
40
|
158
|
105
|
80
|
4个
|
12
|
M12*1.25
|
280
|
381
|
128
|
20
|
22
|
8.5
|
13.2’
|
|
40
|
150
|
105
|
80
|
4个
|
12
|
M12*1.25
|
280
|
381
|
135
|
20
|
22
|
8.5
|
13.2’
|
|
60
|
158
|
118
|
95
|
4个
|
14
|
M16*1.25
|
280
|
381
|
137
|
20
|
22
|
8.5
|
13.2’
|
|
60
|
150
|
118
|
95
|
4个
|
14
|
M16*1.25
|
280
|
381
|
135
|
20
|
22
|
8.5
|
13.2’
|
|
14MIL
|
40
|
175
|
105
|
80
|
4个
|
12
|
M16*1.25
|
460
|
486
|
200
|
30
|
30
|
20
|
34’
|
|
60
|
175
|
118
|
95
|
4个
|
14
|
M16*1.25
|
387
|
420
|
139
|
30
|
30
|
18.5
|
32’
|
|
60
|
175
|
118
|
95
|
4个
|
14
|
M16*1.25
|
460
|
486
|
200
|
30
|
30
|
20
|
34’
|
|
100
|
175
|
130
|
100
|
4个
|
18
|
M20*1.25
|
387
|
420
|
122
|
30
|
30
|
18.5
|
32’
|
|
100
|
200
|
130
|
100
|
4个
|
18
|
M20*1.25
|
460
|
486
|
200
|
30
|
30
|
20
|
34’
|
|
16MIL
|
60
|
175
|
118
|
95
|
4个
|
14
|
M16*1.25
|
387
|
420
|
139
|
30
|
30
|
18.5
|
32’
|
|
60
|
175
|
118
|
95
|
4个
|
14
|
M16*1.25
|
460
|
486
|
220
|
30
|
30
|
20
|
34’
|
|
100
|
175
|
130
|
100
|
4个
|
18
|
M20*1.25
|
387
|
420
|
122
|
30
|
30
|
18.5
|
32’
|
|
100
|
200
|
130
|
100
|
4个
|
18
|
M20*1.25
|
460
|
486
|
220
|
30
|
30
|
20
|
34’
|
注：1）hmin为用户阀杆处于最低位置时的尺寸
2）25mm行程支架同时提供6个安装孔供用户自由选择
3）如有防震、防尘要求，可选用右侧大型支架，订货时需特殊说明，16MIL标配大型支架
4）表格中重量仅为支架和丝杆部件的重量，其中带’的为大型支架重量
5）如有特殊行程或安装尺寸要求可与我们联系
|
减速器型号
|
A1
|
A2
|
B
|
B1
|
b
|
c
|
ΦD
|
ΦD1
|
ΦD2
|
ΦD3
|
H
|
H1
|
ß
|
nXMd深h
|
重量（kg）*
|
|
MOYF40
|
40
|
72.8
|
81
|
10
|
14
|
48.8
|
150
|
125
|
66.5
|
45
|
255
|
153
|
45
|
4*M12深22
|
13
|
|
MOBF64
|
57
|
111.1
|
90
|
8
|
18
|
64.4
|
230
|
140
|
88
|
60
|
314
|
183
|
45
|
4*M16深22
|
26
|
|
MODF44
|
58
|
137.8
|
105
|
9
|
22
|
85.4
|
290
|
165
|
120.6
|
80
|
377
|
210
|
45
|
4*M20深24
|
44
|
|
MOFF36
|
61
|
137.8
|
124
|
25
|
22
|
87.4
|
310
|
254
|
120.6
|
82
|
402
|
224
|
0
|
8*M16深25
|
57
|
|
MOFF57
|
61
|
137.8
|
124
|
25
|
22
|
87.4
|
310
|
254
|
120.6
|
82
|
410
|
232
|
0
|
8*M16深25
|
57
|
|
MOJF50*
|
70
|
181
|
144
|
9
|
28
|
106.4
|
360
|
254
|
152
|
100
|
445
|
256
|
22.5
|
8*M16深28
|
98
|
|
MOJF50**
|
70
|
181
|
144
|
9
|
28
|
106.4
|
360
|
254
|
152
|
100
|
448
|
259
|
22.5
|
8*M16深28
|
109
|
|
MOPF65
|
80
|
265
|
213
|
3
|
40
|
164.4
|
570
|
280
|
245.7
|
155
|
637
|
342
|
22.5
|
8*M16深35
|
295
|
|
MOTF50
|
108
|
380
|
267
|
-4*
|
28
|
106.4
|
785
|
299
|
190
|
100
|
786
|
437.2
|
22.5
|
8*M20深62
|
726
|
|
S3.84/MOTF50*
|
108
|
380
|
267
|
-4*
|
28
|
106.4
|
785
|
299
|
190
|
100
|
1029
|
680.5
|
22.5
|
8*M20深62
|
816
|
|
S3.84/MOTF50**
|
108
|
380
|
267
|
-4*
|
36
|
148.4
|
785
|
356
|
190
|
140
|
1029
|
680.5
|
22.5
|
8*M20深62
|
816
|

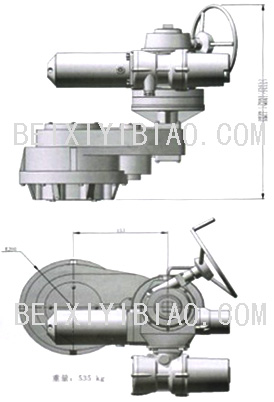

注：1）图示键槽位置为执行机构全关到位时的位置
2）“-4*”负号表示MOTF50的止口为凸止口
3）整体尺寸参见多转式外形尺寸
4）表格中重量仅为二级减速箱重量
|
型号
|
A
|
A1
|
A2
|
A3
|
A4
|
B
|
B1
|
H
|
H1
|
H2
|
H3
|
￠D
|
￠D0
|
花键规格
|
重量*（kg）
|
|
MOYF40
|
160
|
130
|
91
|
108
|
14
|
245
|
220
|
293
|
140
|
25
|
100
|
14
|
12
|
EXT35Zx1Mx30Px7h
|
24
|
|
MOBF64
|
170
|
130
|
85
|
173
|
23
|
300
|
260
|
358
|
175
|
25
|
120
|
16
|
13
|
EXT35Zx1Mx30Px7h
|
46
|
|
MODF44
|
162
|
130
|
70
|
189
|
25
|
365
|
320
|
425
|
215
|
25
|
170
|
20
|
14
|
EXT60Zx1Mx30Px7h
|
80
|
|
MOFF36
|
215
|
180
|
112
|
205
|
25
|
424
|
390
|
439
|
215
|
25
|
170
|
20
|
14
|
EXT60Zx1Mx30Px7h
|
99
|
|
MOFF57
|
215
|
180
|
112
|
205
|
25
|
424
|
390
|
447
|
215
|
25
|
170
|
20
|
14
|
EXT60Zx1Mx30Px7h
|
99
|
|
MOJF50
|
250
|
200
|
136
|
200
|
25
|
480
|
430
|
506
|
250
|
30
|
170
|
30
|
14
|
EXT60Zx1Mx30Px7h
|
157
|
|
MOJF50
|
317
|
270
|
201
|
200
|
25
|
560
|
510
|
563
|
304
|
45
|
170
|
30
|
22
|
EXT60Zx1Mx30Px7h
|
196
|
|
MOPF65
|
413
|
350
|
201
|
328
|
40
|
680
|
680
|
747
|
405
|
50
|
320
|
40
|
22
|
EXT56Zx2Mx30Px7h
|
566
|
|
MOTF50
|
530
|
458
|
182
|
414
|
40
|
710
|
710
|
998
|
560
|
80
|
320
|
40
|
39
|
EXT56Zx2Mx30Px7h
|
1378
|
|
S3.84/MOTF50
|
530
|
458
|
182
|
414
|
40
|
710
|
710
|
1241
|
560
|
80
|
320
|
40
|
39
|
EXT56Zx2Mx30Px7h
|
1482
|

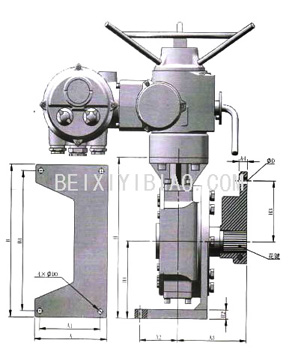

注：1）整体尺寸参见多转式外形尺寸
2）表格内重量仅为带支架二级减速箱重量
电气功能选型

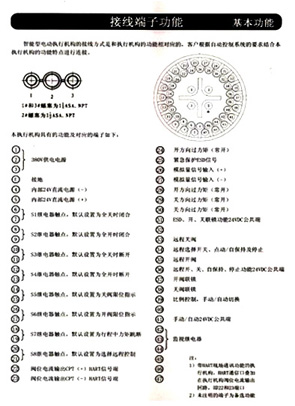

执行机构接线图按控制功能命名，订货时候请说明接线图号，不同的型号须按照不同的接线图进行接线。
|
模拟量/开关量控制产品
|
|
接线图
|
|
|
|
|
|
|
|
|
|
|
电机控制方式
|
有触点
无触点
|
A3
A5
|
|
|
|
|
|
|
|
|
远程触点指示
|
基本触点（S1～S4）
基本+附加（S1～S8）
|
0
1
|
|
|
|
|
|
|
|
远程阀位模拟指示
|
无远程阀位模拟指示
4～20ma(内部供电CPT*)
|
0
1
|
|
|
|
|
|
|
供电电源
|
三相380V
单相220V
用户定制
|
0
1
2
|
|
|
|
|
|
控制极性
|
正极开关控制（公共端为负极）
负极开关控制（公共端为正极）一般不选用
|
-
N
|
|
|
|
|
控制方式
|
开关量控制
模拟量控制（Folomatic*）
|
0
1
|
|
|
|
速度选择
|
单速不可调
双速控制-中断计时器
|
0
1
|
0
|
|
远程控制电源
|
执行机构内部提供24VDC
|
|
备选现场总线控制产品
|
|
接线图
|
|
|
|
|
|
|
|
|
|
|
电机控制方式
|
有触点
无触点
|
A3
A5
|
|
|
|
|
|
|
|
|
辅助触点指示
|
基本触点（S1～S4）
基本+附加（S1～S8）*
|
0
1
|
|
|
|
|
|
|
|
模拟量控制及指示
|
Folomatic+CPT*
|
0
|
|
|
|
|
|
|
供电电源
|
三相380V
单相220V
用户定制
|
0
1
2
|
|
|
|
|
|
控制极性
|
正极开关控制（公共端为负极）
负极开关控制（公共端为正极）一般不选用
|
-
N
|
|
|
|
|
现场总线控制系统
|
Hart
Modbus
Modbus双冗余
Profibus-DP
FF
Devicenet
|
3
4
5
6
8
9
|
|
|
|
速度选择
|
单速不可调
双速控制-中断计时器
|
0
1
|
0
|
|
远程控制电源
|
执行机构内部提供24VDC
|
注：1）带Hart或PROFIBUS总线功能的执行机构其附加触点为S5-S7
2）Folomatic:比例控制板
3）CPT：电流阀位变送器
.
现场总线产品
HART功能简介
带HART现场通讯功能（可选件）。
通过HART通信可方便读取执行机构的各种状态和参数，并可通过HART对执行机构大部分参数进行远程设定。
执行机构数据：
（1）运行参数：包括执行机构的阀位值，输入信号值、运行状态，动作次数、故障信号等。由执行机构通过Hart上位机。为周期性单向传送参数。
（2）设置参数：包括执行机构的各种状态和参数，可由执行机构本地通过红外遥控器进行更改再传送到Hart上位机，或由Hart上位机对设置参数更改后再传送到执行机构上。为非周期性双向传送参数。
参数传送方向示意图如下：

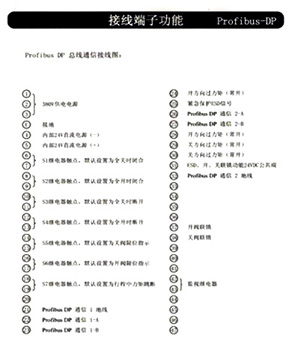

PROFIBUS-DP功能简介
具有PROFIBUS-DP现场总线结构（DPVO和DPV1）,支持9.6K～12M之间的波特率，DD支持SIMENS PDM软件（可选件）。
通信为全数字通信，执行机构控制信号和阀位反馈信号均为数字量。
执行机构的数据：
（1）运行参数：包括执行机构的阀位值，运动状态，动作次数。由执行机构传送到PLC。为周期性单向传送参数。
（2）控制参数：包括控制命令，设定阀位值。由PLC传送到执行机构。为周期性单向传送参数。
（3）设置参数：执行机构运行所需的各种设置参数，可由执行机构本地通过红外遥控器进行更改再传送到PLC，或由PLC对设置参数更改后再传送到执行机构。为非周期性双向传送参数。
参数传送方向示意图如下：
|
