| UTD-3010G型 智能浮筒式液位计（电动浮筒液位（界面）变送器）
UTD-3010G系列 产品简介 UTD-3010G系列智能浮筒式液位计（电动浮筒液位变送器）是上海自动化仪表股份有限公司物位仪表制造部与技术中心合作研制开发和生产的产品。是我公司生产的第一台带HART通讯协议的智能化的浮筒式液位计（电动浮筒液位变送器）。UTD-3010G的技术指标，工作性能达到进口同类仪表的水平，且价廉物美完全能取代进口的智能型浮筒式液位计（电动浮筒液位变送器）。 UTD-3010G系列浮筒式液位计（电动浮筒液位变送器）00系列有智能型变送器和传感受器组成。UTD-3010G系列浮筒式液位计（电动浮筒液位变送器）技术先进，性能可靠具有HART通讯技术，和本机零位满度校正按键，带有LCD液晶指示。用于测量液位、界面、或者液体密度，广泛使用在炼油、化工、冶金、发电、制药等行业，能耐高温、高压，耐腐蚀。适用于各种易燃易爆场合。输出4~20mADC标准信号远距离传送与集散控制DCS系统联网使用，实现工艺流程的自动检测和自动控制。 工作原理 UTD-3010G系列浮筒式液位计（电动浮筒液位变送器）由液位变送器和浮筒室组件，浮筒组件杠杆组件，扭力管组件组成。浮筒浸没在被测液体中，与扭力管系统刚性连接。扭力管承受的力是浮筒的自重减去浮筒所受的液体的福利净值，在这种合力作用下的扭力管旋转一定的角度，液体位置的变化使悬挂在液体中的浮筒的浮力产生变化，改变了扭力管的扭矩，引起扭力管角度的旋转，旋转 运动传递到智能型变送器摆动组件上，摆动组件上的磁钢随之移动，改变了霍尔效应传感器检测的磁场，变送器将磁场信号转换成标准电信号。由此测量液位， 界面，或液体的密度。 UTD-3010G系列浮筒式液位计（电动浮筒液位变送器），使用本公司制造的HART通讯手操器，可以在控制室容易的存取与过程操作至关重要的信息。如查询，组态，标定或测试仪表。
在量程0%处浮力：F0=FG 在量程100%处浮力：F100=FG-VXPXG A为扭力管的转角=液位在量程 100%处的角度→液位在量程0%处的角度。 FG：浮筒的重量 V：浮筒的体积 L：全量程 L：液位的高度 P：液体密度 g：重力加速度 F：浮力=FG-VXPXg 浮筒式圆柱形沉筒（当液体达到满量程是也完全浸在液体中的），浮筒悬挂在杠杆上，杠杆另一端架在一个支点上，并与扭力管连接，当挂浮筒一端的杠杆上下移动时，架在支点上一端的杠杆饶支点旋转，带动扭力管旋转，扭力管就输出一个转角a给表头（见上图），这个转角带动表头中的霍尔磁钢感应器的磁钢运动，磁钢运动对固定的霍尔元件就感应到磁场强度的变化，霍尔的输出电压做出相应的变化，霍尔的输出电压通过转换电路输4~20mA的直流电流，作为远传信号供控制检测调节。 当被测液体上下变化时，浸在液体中浮筒的体积大小发生变化，浮筒受到浮力的大小也发生变化，浮力大小等于r2*Л*L*P*g(r为浮筒半径，L为浮筒浸在液体中的深度，p为被测液体的比重，g为重力加速度)悬挂浮筒的杠杆受到的力为浮筒的自重减去浮筒受到的浮力的差。由于浮筒自重不变，浮力随液体上下而变化杠杆的手里也随之变化，当浮筒在被测液体的零位时，浮力为零，此时杠杆受力最大，扭力管扭转的角度也最大，一旦杠杆受力减小，扭力管扭转的角度也会随之减小，当液体从量程的0%变化到100%，扭力管就会旋转一定的角度，转角输出到表头，转换成标准电流输出，这就是浮筒的测量原理。
特点
●带有干式调节旋钮和本机零位、满度调整按键，在现场可方便地进行调校而不要使用HART通讯手操器。 ●精密铸造的外壳，防腐涂层的电路板，耐腐蚀材质制成的浮筒，使仪表能承受严酷的工作环境和工艺过程，防护等级达到IP66（NEMA4）。 ●精密设计制造的传感部件，使用灵敏的霍尔元件，能检测很小的转角信号，仪表能够用于测量比重差很小的场合，最小比重差为0.1g/cm3。 ●带有3-1/2数字\条形模拟LCE液晶指示：正反作用：正作用（输入、输出同向变化），反作用（输入、输出反向变化）。 ●防爆 本安：Exia II CT4~6；隔爆：Exd II CT4~6； ●抗电磁干扰：EMC2级
主要技术指示 精 确 度：±0.5%FS 电气罩壳：IP66（NAME 4X） 输 出：信号范围4~20mA/20~4mA；操作范围3.8~20.5mA 允许负载：250~600Ω LCD指示器：3-1/2位数字组态成% 供电电压：24VDC 允许电压波动：±5% 过程温度：-40~+3500C 环境温度：-40~+700C 带指示表头：-30~+700C 环境湿度：10~95% 量 程：300~3000（特殊可定做）（单位：mm） 介质密度：0.5~1.5g/cm3 界面测量最小密度差：0.1g/cm3 工作压力（单位：MPa）：最高可达32 本安型等级：ExiaIICT4~6 隔爆型等级：ExiaIICT4~6 抗电磁干扰：EMC2级 电气接口：M20*1.5 或NPT1/2” 通 讯：HART通讯标准 最小负载：250Ω
手操器型号：HPC100(本公司生产)
产品型号、规格及含义
注：特殊测量范围可定做，蒸汽接口如有特殊要求须说明
仪表接线图 基本形式外浮筒尺寸
注：ZB为B系列传感器；ZA为A系列传感器；ZC为C系列传感器；1L=350为C系列顶侧、底侧、侧侧安装；2L=450为C系列顶底安装
半夹套夹套筒尺寸
配件、附件
注：1包括盖发兰、垫圈、螺栓、螺母*垫圈为石棉材质
法兰规格
注：ANSI150-2.0MPA ANSI300-5.0MPA ANSI600-11

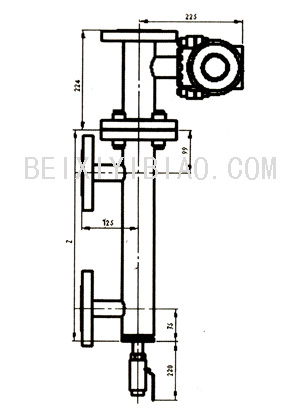

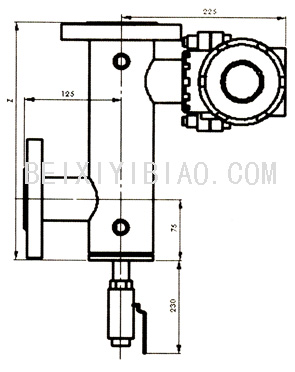

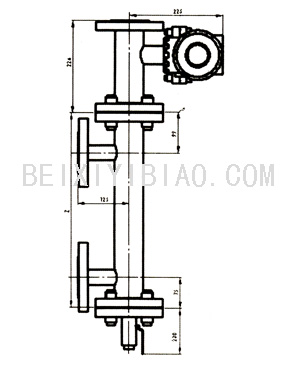

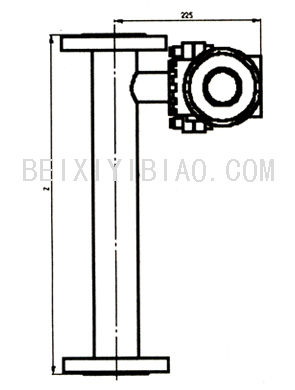

安装形式 （一）顶置式 （二）顶底系列
蒸气全夹套

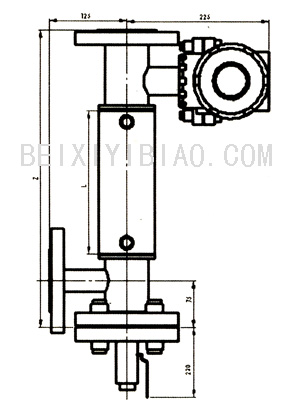

普通型 蒸气半夹套

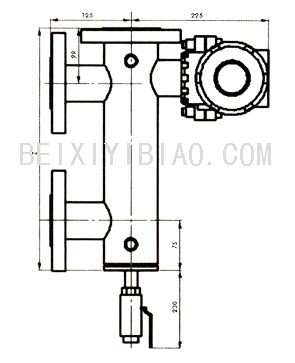

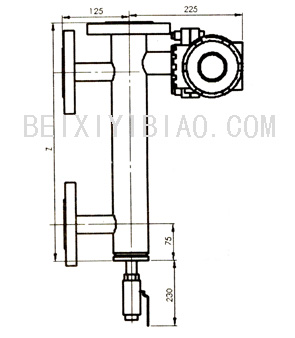

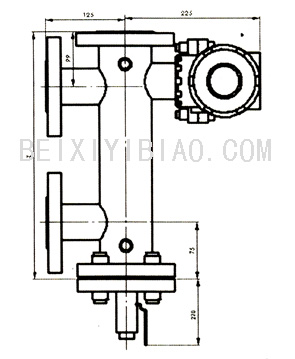

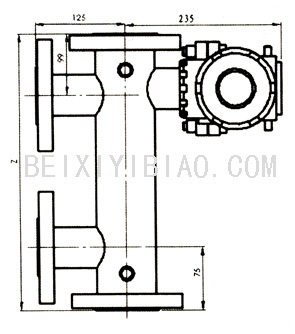

（三）侧侧系列
普通型（法兰配件） 普通型（丝口闭盖配件）

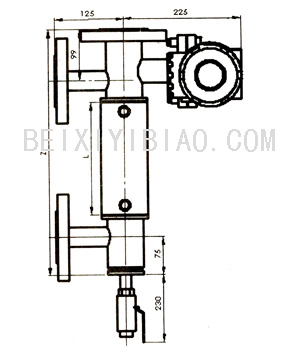

半夹套（法兰配件） 半夹套（丝口闭盖配件）
全夹套（法兰配件） 全夹套（丝口闭盖配件）
旋转（法兰配件） 旋转（丝口闭盖配件）

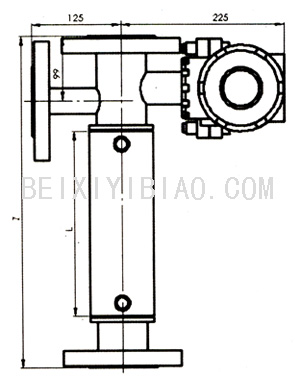

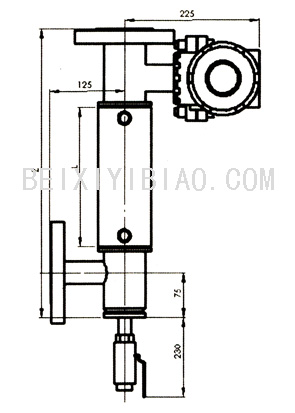

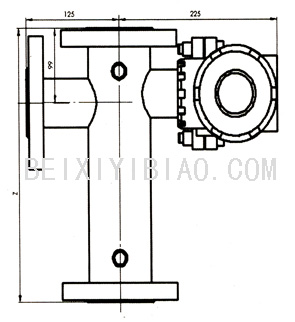

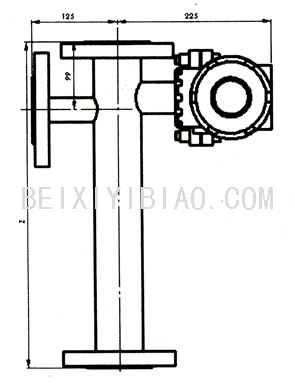

（四）顶侧系列
  全夹套（法兰配件） 全夹套（丝口闭盖配件）   旋转（法兰配件） 旋转（丝口闭盖配件）

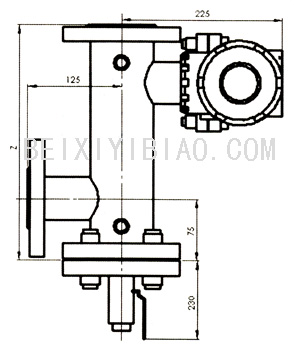

（五）底侧系列   普通型 半夹套
（六）全夹套+套管夹套   短悬臂 长悬臂
（七）高温型   高温长悬臂+散热器 高温长或短悬臂+散热器 注：以上仅为高温的一种形式，用户可根据需要，选择顶底，顶侧，底侧高温形式与侧侧高温相仿。
  （九）侧置式
  法兰（E）尺寸 法兰（F）尺寸
E法兰：非标准法兰本厂制造尺寸参考图
订货须知 UTD-3010G变送器HART菜单
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
