UHZ-517系列磁翻柱液位计是公司引进吸收国外同类产品，并加以提高研制生产的产品。系列产品可以做到高密封，防泄漏和在高温，高压，高粘度，强腐蚀性条件下安全可靠的测量液位，全过程测量无盲区，显示醒目，读书直观，且测量范围大，配上液位报警，控制开关，可实现液位或介位的上，下限报警和控制配上LB型液位变送器，可将液位，介位的信号转换成二线制4-20mADC标准信号，实现远距离检测，指示，记录与控制。系列产品广泛用于电力，石油，化工，冶金，环保，船舶，建筑，食品等各行业生产过程中的液位测量与控制。
UHZ-517磁翻柱液位计配套仪表及附件型号规格：
选型举列： UHZ-517C10A型磁翻柱液位计，液位计底部配排污阀，配BK-1/EX凸轮磁驱动型防爆液位开关2只，配CK-1/EX防爆型电动式液位开关两只，配LB防爆型变送器，配数显仪，仪表带真空夹套，测量范围2000mm，介质密度0.95g/立方厘米，工作压力1.6Mpa. 标记示列：UHZ-517C10ALG2N2RDAJ3-2000-1.3 主要技术参数 测量范围：300-1500mm 介质粘度：≤0.4PaS 精确度：±10mm 对于粘度大的介质或温度低时易结晶的 介质密度：≥0.45g/立方厘米 介质，可选用加热夹套型液位计。 介质密度差：≥0.15g/立方厘米 连接法兰：基本型：HG20592-20635-97 环境振动：≤50Hz,振幅≤0.5mm DN25 PN1.0其他法兰标准如：GB 跟随速度：≤0.08m/s ANSI,DIN等请用户注明。 ◆UHZ-517C10/C10A 型磁翻柱液位计 适用范围 UHZ-517C10是最常用的侧装式磁翻柱液位计，适用 于工作压力低于2.5Mpa, 工作温度低于200℃的液体 介质的液位测量。 技术参数： 测量范围最小150mm最大8000mm 工作压力：2.5MPA 工作温度：UHZ-517C10型：-20-100℃ UHZ-517C10A型：-20-200℃ 介质密度：0.5-2.0g/立方厘米 过程联接：旁路侧面安装法兰DN25 PN1.0或PN1.6 PN2.5 法兰标准：HG20592-20635-97其他标准请用户注明 材质：旁路管：1Cr18Ni9Ti 316L 浮子：Ti 可选项：

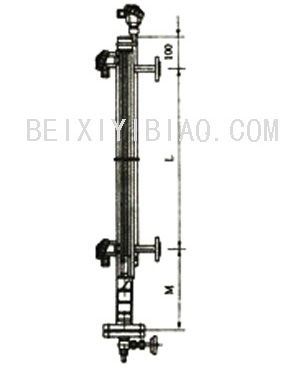

 UHZ-517C11型磁翻柱液位计 适用范围： UHZ-517C11型磁翻柱液位计适用于高温低压场合 的液位测量，最高工作温度为420℃，最大压力为 2.5MPA 技术参数： 测量范围最小150mm最大8000mm 工作压力：2.5MPA 工作温度：≤420℃ 介质密度：0.5-2.0g/立方厘米 过程联接：旁路侧面安装法兰DN25 PN2.5凸面 法兰标准：HG20592-20635-97其他标准请用户注明 材质：旁路管：1Cr18Ni9Ti 316L 浮子：Ti 翻柱：陶瓷 可选项：

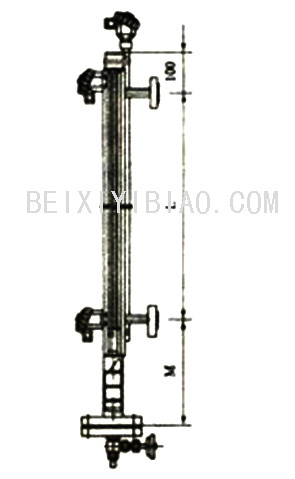

 UHZ-517C12A型磁翻柱液位计 适用范围： UHZ-517C12A型磁翻柱液位计适用于高温低压场合 的液位测量，最高工作温度为420℃，最大压力为 4.0MPA 技术参数： 测量范围最小150mm最大8000mm 工作压力：4.0MPA 工作温度：≤420℃ 介质密度：0.5-2.0g/立方厘米 过程联接：旁路侧面安装法兰DN25 PN2.5凸面 法兰标准：HG20592-20635-97其他标准请用户注明 材质：旁路管：1Cr18Ni9Ti 316L 浮子：Ti 翻柱：陶瓷 可选项：
 UHZ-517C12B型磁翻柱液位计 适用范围： UHZ-517C12B型磁翻柱液位计适用于高温低压场合 的液位测量，最高工作温度为420℃，最大压力为 6.4MPA 技术参数： 测量范围最小150mm最大8000mm 工作压力：6.4MPA 工作温度：≤420℃ 介质密度：0.5-2.0g/立方厘米 过程联接：旁路侧面安装法兰DN25 PN2.5凸面 法兰标准：HG20592-20635-97其他标准请用户注明 材质：旁路管：1Cr18Ni9Ti 316L 浮子：Ti 翻柱：陶瓷 可选项：
 UHZ-517C12C型磁翻柱液位计 适用范围： UHZ-517C12C型磁翻柱液位计适用于高温低压场合 的液位测量，最高工作温度为420℃，最大压力为 10MPA 技术参数： 测量范围最小150mm最大8000mm 工作压力：10MPA 工作温度：≤420℃ 介质密度：0.5-2.0g/立方厘米 过程联接：旁路侧面安装法兰DN25 PN2.5凸面 法兰标准：HG20592-20635-97其他标准请用户注明 材质：旁路管：1Cr18Ni9Ti 316L 浮子：Ti 翻柱：陶瓷 可选项：
 UHZ-517C12D型磁翻柱液位计 适用范围： UHZ-517C12D型磁翻柱液位计适用于高温低压场合 的液位测量，最高工作温度为420℃，最大压力为 16MPA 技术参数： 测量范围最小150mm最大8000mm 工作压力：16MPA 工作温度：≤420℃ 介质密度：0.5-2.0g/立方厘米 过程联接：旁路侧面安装法兰DN25 PN2.5凸面 法兰标准：HG20592-20635-97其他标准请用户注明 材质：旁路管：1Cr18Ni9Ti 316L 浮子：Ti 翻柱：陶瓷 可选项：
 UHZ-517C12E型磁翻柱液位计 适用范围： UHZ-517C12E型磁翻柱液位计适用于高温低压场合 的液位测量，最高工作温度为420℃，最大压力为 25MPA 技术参数： 测量范围最小150mm最大8000mm 工作压力：25MPA 工作温度：≤420℃ 介质密度：0.5-2.0g/立方厘米 过程联接：旁路侧面安装法兰DN25 PN2.5凸面 法兰标准：HG20592-20635-97其他标准请用户注明 材质：旁路管：1Cr18Ni9Ti 316L 浮子：Ti 翻柱：陶瓷 可选项：
 UHZ-517C13/C13A型磁翻柱液位计 适用范围： UHZ-517C13/C13A型磁翻柱液位计适用于高温低压场合 的液位测量，最低工作温度为-196℃，最大压力为 4.0MPA 技术参数： 测量范围最小150mm最大8000mm 工作压力：4MPA 工作温度：C13型：-40-100℃ C13A型：‘-196-100℃ 介质密度：0.38-1.2g/立方厘米 过程联接：旁路侧面安装法兰DN25 PN4.0 法兰标准：HG20592-20635-97其他标准请用户注明 材质：旁路管：00Cr17Ni14M2 316L 浮子：Ti 可选项：
 UHZ-517C14石油液化气专用型磁翻柱液位计（侧装式） 适用范围： 该产品适用于易气话的用液体测量，尤其适合液化气介质 的液位测量。其特点是用档杆将液位计主导管内腔分成气化室 的测量室，当液位计内液化气受温度影响，内部气化而产生气 泡时，气泡会顺着气化室往上冒，而不会进入测量室影响磁浮子 工作，有效的阻止了因气泡造成磁浮子跳动，使液位计在液体介 质大量气化时，也能可靠的工作。 技术参数 测量范围：法兰中心距距离：最小150mm 最大8000mm 工作压力：2.5MPA,4.0MPA 工作温度：-20-100℃ 介质密度：0.4-1.2g/立方厘米 过程联接：旁路侧面安装法兰：DN25 PN2.5或PN4.0凸面 法兰标准：HG20592-20635-97.其他法兰标准请用户注明。 材质：浮子：钛 旁路管：3040；00Cr17Ni14M2(316L) 可选项：
 UHZ-517T14石油液化气专用型磁翻柱液位计（埋地灌用） 适用范围： 该产品适用于压力容器中易气话的液体测量，尤其适合埋地灌 液化气介质的液位测量。现场显示输出二线制4-20mA电流信号， 也可附加高低液位防爆报警开关。由于测量浮子采用三组纯钛浮球 组合和独特的道轨形式，产品性能稳定可靠，实用性强，目前在LPG 假期站广泛实用。 技术参数 测量范围：最大3000mm 工作压力：2.5MPA,4.0MPA 工作温度：-20-100℃ 介质密度：0.4-1.2g/立方厘米 过程联接：旁路侧面安装法兰：DN25 PN2.5或PN4.0凸面 法兰标准：HG20592-20635-97.其他法兰标准请用户注明。 材质：浮子：钛 顶管：30400Cr17Ni14M2(316L) 可选项：
 UHZ-517C15耐腐型磁翻柱液位计 适用范围： UHZ-517C15耐腐性磁翻柱液位计适用于腐蚀 性介质且工作温度又较高场合的液位测量，由于 采用不锈钢内衬聚四氟乙烯三通和直管组合，可 靠性高，缺点：上下有测量盲区. 技术参数： 测量范围：最小150mm最大8000mm 显示范围：约为测量范围-120mm 工作压力：1.0MPA,1.6MPA,2.5MPA 工作温度：-20-200℃ 介质密度：0.5-2.0g/立方厘米 过程联接：旁路侧面安装法兰DN25 PN1.0，PN1.6，PN2.5. 法兰标准：HG20592-20635-97其他标准请用户注明 材质：旁路管：1Cr18Ni9Ti 内衬PTFE 浮子：PTFE 可选项：
 UHZ-517C15A无盲区耐腐型磁翻柱液位计 适用范围： UHZ-517C15A耐腐性磁翻柱液位计适用于腐蚀 性介质且工作温度又较高场合的液位测量，由于 采用不锈钢内衬聚四氟乙烯拉伸翻边新工艺，使 液位计测量无盲区，结构可靠，使用寿命长。 技术参数： 测量范围：最小150mm最大8000mm 工作压力： 2.5MPA 工作温度：-30-200℃ 介质密度：0.5-2.0g/立方厘米 过程联接：旁路侧面安装法兰DN25 PN1.0，PN1.6，PN2.5. 法兰标准：HG20592-20635-97其他标准请用户注明 材质：旁路管：1Cr18Ni9Ti 内衬PTFE 浮子：PTFE 可选项：
 UHZ-517C16耐腐型磁翻柱液位计 适用范围： UHZ-517C16耐腐性磁翻柱液位计适用于盐酸 稀硫酸等无机类腐蚀性液体的测量，由于采用进 口高强度PPR工程树脂热熔工艺，整体强度可 与金属接近，尤其是PPR独特的保温性，是该产品 特别适合用于室外水箱液位测量，遇冬季内部不会 结冰。 技术参数： 测量范围：最小150mm最大8000mm 工作压力：1.0MPA,0.6MPA。 工作温度：-20-90℃ 介质密度：0.5-2.0g/立方厘米 过程联接：旁路侧面安装法兰DN25 PN1.0 法兰标准：HG20592-20635-97其他标准请用户注明 材质：旁路管：PPR 浮子：PPR 可选项：
 UHZ-517C17耐腐型磁翻柱液位计 适用范围： UHZ-517C17耐腐性磁翻柱液位计采用通用 UPVC管件组合，是一种经济型产品，由于 UPVC的耐腐蚀性，可适用于工作温度不高的 一般酸性，碱性溶液，但是不能用于芳香剂 碳化氢，酮，酯类等液体。 缺点：安装在室外容易老化。 技术参数： 测量范围：最小150mm最大8000mm 工作压力：1.0MPA。 工作温度：-20-60℃ 介质密度：0.5-2.0g/立方厘米 过程联接：旁路侧面安装法兰DN25 PN1.0 法兰标准：HG20592-20635-97其他标准请用户注明 材质：旁路管：UPVC 浮子：UPVC PP 可选项：
 UHZ-517C19耐腐型磁翻柱液位计 适用范围： UHZ-517C19耐腐性磁翻柱液位计采用不锈钢本体内衬 聚丙烯（PP）工艺，有很高的结构强度和腐蚀性，可适用 于盐酸的酸性，碱性液体和许多有机溶剂（尤其是活性族 溶剂）。但是不适用于浓缩硝酸，烙酸混合物，含氯溶剂 脂肪族，芳香氢等介质液体的测量。 技术参数： 测量范围：最小150mm最大8000mm 工作压力： 0.6MPA。 工作温度：-20-80℃ 介质密度：0.6-2.0g/立方厘米 过程联接：旁路侧面安装法兰DN25 PN1.0 法兰标准：HG20592-20635-97其他标准请用户注明 材质：旁路管：PP 浮子：PP 可选项：
 UHZ-517C23卫生型磁翻柱液位计 适用范围： UHZ-517C23卫生型磁翻柱液位计严格符合3A卫生 食品管理标准，符合FDA标准并达到GMP（世界卫生 组织药品生产质量管理规范）要求。由于产品结构简单 可靠，各管口均采用ISO标准卫生（三叶）快装卡箍连接 方式，使拆装清洗方便，液位计内外壁表面采用电解抛光 处理，无死角，易清洗，灭菌，符合GMP要求。 技术参数： 旁路管：ISO无缝薄壁卫生管∮63.5*1.5mm 旁路管顶部：快装卡箍及快装堵头，可加装自动清洗接口 旁路管底部：快装卡箍及快装90°弯头。 过程联接：旁路侧面安装快装卡箍及焊接端头 DN25 测量范围：最小150mm最大8000mm 浮子材质：纯钛，表面抛光Ra0.45 接液材质：316L，纯钛，密封件：进口硅橡胶 工作压力： ≤0.6MPA。 工作温度：-20-150℃ 介质密度：0.9-1.2g/立方厘米 可选项：
 UHZ-517C夹套式磁翻柱液位计 适用范围： UHZ—517C夹套式磁翻柱液位计适用于石油化工等 系统中需防冻，保温及加热场合的液位测量。 夹套形式有蒸汽夹套，水循环夹套，真空夹套和 先进的防爆型电伴热系统 蒸汽夹套，水循环夹套 真空夹套 UHZ-517F60型磁翻柱液位计 适用范围 UHZ-517F60型磁翻柱液位计适用于石油化工系统中 大型贮罐的液位测量，特别适用于重油，焦油，原油 树脂等高粘度介质的液位检测。 液位计指示清晰，观察方便，若选配我公司生产的变送器 和控制开关，可方便的实现远距离液位指示，检测，记录 控制和报警。 技术参数： 测量范围：最小，2m 最大20m任选 工作压力：1.6MPA 工作温度：-20-200℃ 介质密度：0.65-2.0g/立方厘米 过程联接：顶部安装法兰：DN200 PN1.6平面 法兰标准：HG-20592-20635-97 其他标准请用户注明 接液材质：1Cr18Ni9Ti 304,316L 浮子：304,316L 可选项：

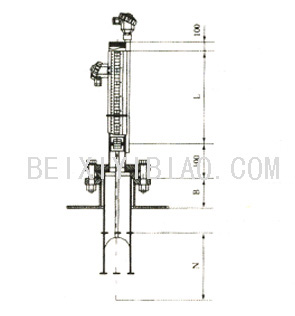

 UHZ-517T32，UHZ-517T33型磁翻柱液位计 适用范围 UHZ-517T32，T33顶装式磁翻板液位计主要用于各种 地下贮罐及侧面不宜开口的容器的液位测量。由于结构上的 原因，液位计在测量室存在一定的盲区值N对于不同介质密度， 盲区值也不一样。本厂仪表出厂时，标尺刻度零位已迁移到实际值。 技术参数： 测量范围：最大4000mm 工作压力：2.5MPA 工作温度：-20-200℃ 介质密度：T32型 0.65-2.0g/立方厘米 T33型 0.-2.0g/立方厘米 过程联接：T32型：DN100 PN1.0 或PN2.5凸面 T33型：DN150,PN1.0或PN2.5凸面 接液材质：顶导管：304或316L 浮子：钛 可选项：
 UHZ-517T34，UHZ-517T35防腐型磁翻柱液位计 使用范围：UHZ-517T34.T35顶装式防腐型磁翻柱液位计 主要用于各种地下储罐及侧面不宜开口的容器，且有腐蚀 性介质的液位测量。由于结构上的原因，液位计在测量时 存在一定的盲区值N，对于不同介质密度，盲区值也不一样 本厂仪表出厂时，标尺刻度零位已迁移到实际值。 技术参数：
可选项：
 UHZ-517T36型磁翻柱液位计 适用范围 UHZ-517T36顶装式磁翻板液位计主要用于各种 地下贮罐及侧面不宜开口的容器的液位测量。特别 适合于重油，焦油等高粘度介质的液位测量。由于 结构上的原因，液位计在测量室存在一定的盲区值 N，对于不同介质密度，盲区值也不一样。本厂仪表 出厂时，标尺刻度零位已迁移到实际值。 技术参数： 测量范围：最大4000mm 工作压力：1.0,1.6，2.5MPA 工作温度：-20-200℃ 介质密度：,0.5-2.0g/立方厘米 过程联接： DN100 PN1.0 或PN2.5凸面DN150,PN1.0或PN2.5凸面 接液材质：顶导管：304或316L 浮子：钛 可选项：  UHZ-517T（D）磁翻柱液位计（其他安装形式） 适用范围： UHZ-517(D)磁翻柱液位计还有以下几种安装形式 供用户选择。选型时请参考面前的型号规格表。 UHZ-517磁翻柱液位计配套液位开关 BK-1/EX凸轮磁驱动型液位开关 BK-1/EX型液位开关是应用在磁翻柱液位计上最可靠，实用型液位开关，采用BURGESS公司特种开关，经凸轮磁力驱动，使该液位开关具有双稳态记忆功能。开关安装在磁翻柱面板上，处于和液位计同一磁耦系统中，与工艺介质不接触，具有耐高温防爆和防震保护功能。 ◆主要技术参数： 开关类型：凸轮磁驱动开关单刀双投，具有防震保护。 触点容量：10A 250V AC 0.6A 125V DC 0.3A 250V DC 工作温度：-50-180℃，采用特殊安装及隔热附件后，工艺温度可达420℃ 防护等级：IP65 防爆标志：本安型：Exib IICT4 隔爆型：Exd II BT4 电气接口：M20*1.5内螺纹 UHZ-517磁翻柱液位计配套液位开关（干簧管开关型液位开关） 该类型液位开关采用进口优质干簧开关，安装在液位计磁翻柱面板上，处于和液位同一磁耦合系统中，与工艺介质不直接接触，具有防爆和防震保护性能。 ◆规格型号：
◆主要技术参数： 工作温度：-40-130℃采用特殊安装及隔热附件后，工艺温度可达300℃。 触点容量：250VAC 0.5A(阻性负载) 开关寿命：105次 防护等级：IP65 防爆标志：本安型 Exib II CT4 隔爆型 Exd II BT4 电气接口：防水型：M20*1.5内螺纹 防爆型：M20*1.5内螺纹 带电伴热装置的磁翻柱液位计 电伴热装置采用德国先进的电热带伴热技术，他广泛使用 于石油，化工，电力，冶金及其他部门的管道，阀门，贮罐 液位计，反应塔等工业装置和场所的防冻，防凝，保温和伴热。 具有使用方便，安全防爆，自限温度等优点。 电伴热带与传统的蒸汽，热水伴热比较：1.装置简单，发热均匀 温度准确，反映快可以远控及遥控便于实现自动化管理。2.可靠性强 具有防爆，防火及全天候工作性能，使用寿命长，传输无泄漏，不 污染环境。尤其适合液位计的电伴热装置。 一般情况下液位计的电热带伴热不需要使用温度控制器，若对液位计的 伴热温度需较精确的控制，可采用电热带温度监控器。防护等级：ExedIICT6 主要技术参数： BSTW温度监控器 防护等级：IP64 防爆标志：EexedII CT6 供电电源：220V AC 环境温度：-20-65℃ 开关容量：16A NC AC250V 控制范围：-20-120℃可调 毛细管：标准长度1米，管直径1.5mm，传感器直径5mm。 毛细管及传感器材质：不锈钢 0Cr18Ni2Mo2Ti 外型尺寸：122*120*90mm UHZ-517B系列磁性液位变送器 概述 UHZ-517B系列磁性液位变送器适用于化工，电力，造纸，食品环保和城建等行业，可用于污水处理，埋地油罐及高层水箱的液位测量。变送器输出二线制4-20mA标准信号，还可供现场LED数字显示。 UHZ-517BL系列智能型液位变送器采用LONWORKS现场总线技术制造，适用于各种楼宇自动化和工业过程自动化等领域，与其他LONWORKS现场总线产品一起配套使用就可过网络对各种液位进行测量和控制。该产品技术含量高，维护方便，是新一代液位检测智能化仪表。 型号规格：
结构原理 变送器的检测管内装有一组干簧管和精密电阻，当管外磁性浮子随液体上下变化时，检测管内位于液面处的干簧管依次接通使变送器的电阻值发生变化，接线盒内的转换电路模块将其阻值转换成电流输出。 主要技术参数： 测量范围：200-8000mm 精确度：正负15%FS （测量范围大于1000mm） 电源：24V DC（15-35V） (24V电源可由本公司显示仪提供) 功耗：≤720mW 输出信号：4-20mADC二线制 工作压力：1.6MPA 2.5MPA 介质密度：0.5-2g/立方厘米 介质粘度：≤0.8Pas 3Pas 防爆标志：隔爆型d IIBT4-T6 本安型 ib II CT4-T6 外壳防护：IP65 连接法兰标准：采用化工部HG20593-97 DN100 PN1.0 凸面法兰标准制造，其他标准请注明。 URS-100系列静压式液位变送器 概述 URS-100系列静压式液位变送器采用德国SENSE压力传感器原装组件生产，主要用于城市给排水，水处理厂，水库，河流，海洋，储油罐，及石油，化工电力等部门的液位测量，被测介质可以是水，由酸性，碱性及粘稠性液体。仪表输出二线制4-20mA dc标准电流信号，具有技术先进，精度高，质量稳定可靠，安装使用方便等优点是一种过程检测控制系统中理想的液位仪表。 结构原理 URS-100系列静压式液位变送器是通过测量液体的液位高度而产生的静压力来测定液体液位的，当吧液位变送器的传感器部分投入到液体介质中时，传感器把液体的静压转换成电压信号，该电压信号经放大后转化成4-20Ma dc标准电流信号输出。 主要技术参数： 测量范围：0-1m,0-100m 输出信号：4-20Ma DC二线制 精确度：0.2级，可提供0.1级 介质温度：-40-100℃ 环境温度：-30-80℃ 环境温度影响：在温度补偿范围内，零位变化量≤±0.3%/10℃ 量程变化量≤±0.2%/10℃ 电源电压：24V DC 按负载特性，电源电压可达12-40V DC 电源电压影响：在规定的电压范围内输出变换量：＜0.01%/1V 射频干扰影响：当变送器正常安装及罩壳盖紧时，对射频频率为27-1000MHz之间和场强为30V/M的干扰，输出变化量＜0.1% 长期稳定性：≤±0.3%（六个月） 防爆标志：本安型 Exib II CT4-T6 隔爆型E xd II BT4 外壳防护等级：IP65 连接形式：URS-100型 法兰安装：DN50 PN1.0凸面 法兰标准：HG20598-97 支架安装：卫生快装卡箍：DN50 URS-100S型螺纹安装：G3/4” 型号规格：
标记示例：URS-A1E-3000-2500-1.0表示通用型变送器 法兰安装型，本质安全型ibII CT6 带现场LED发光数字 显示，导气电缆长度或安装高度3200mm,测量范围2500mm 被测介质密度1.0g/立方厘米。 AT100/AT500磁性伸缩液位变送器 AT100/AT500型磁致伸缩液位计是本公司引进美国K-TEK公司OEM产品，是高精度的液位测量仪表。仪表测量范围大，工作可靠，多种安装形式，调试快捷，具有极高的性价比。 结构原理 AT100/AT500型磁致伸缩液位计是采用不导磁的不锈钢管（测杆）磁致伸缩线（波导线），可移动的磁浮球和电子部件等组成。脉冲发生器发出电流脉冲（起始脉冲）沿波导线传播，电流脉冲产生的磁场与浮球内的磁环磁场量相加形成螺旋磁场，产生瞬时扭力，使波导线扭动并产生终止脉冲，沿波导线传回。通过测量出起始脉冲和终止脉冲之间的时间来精确地确定被测液位。 主要技术参数： 测量范围：300-2200mm 精确度：±0.01%FS 输出信号：4-20mA DC 二线制 电源：24V DC （13.5-16V） 环境温度：-40-65℃ 防护等级：IP67 过程连接：DN50 PN1.0 法兰标准：HG20572-97 接液材质：316L 不锈钢 电气接口：M20*1.5 内螺纹 型号规格：
UGS系列彩色石英玻璃液位计 UGS系列彩色石英玻璃液位计是我公司采用高纯度石英管（99.99%SiO2）制造的产品。仪表显示清晰，密封性能好耐高温，高压，防粘稠，寿命长，冲洗，维护方便，广泛用于石油，化工，电力，冶金等行业中各种容器及锅炉的液位检测指示，特别适用于无色透明液体的测量指示（如水，液氨，轻油，液化气，丙烯等）。 结构原理： UGS系列彩色石英玻璃液位计通过自然光在液体中折射的光学原理，借助滤色红绿玻璃片，测量时，使液相显示绿色，气相显示红色，由于液，气相显示反差很大，所以指示鲜明清晰。 三色界位计利用两种液相介质的比重差，使特殊镀层的玻璃浮子在界位上。该镀层玻璃浮子十分醒目，同时，气红液绿显示液位。 三色光学界位计利用两种液体界面和液体与气相的折射光学原理使用液位，界位清晰的显示。 主要技术参数 材质：碳钢，不锈钢，304SS,316L 透明石英管 特质的99.99%SiO2(其变形点1077℃，软化点1730℃，抗压强度 1170kgt/平方厘米，膨胀系数5.5*10-7经特殊 工艺处理后具有耐高温，高压和优良的机械特征）。 显示高度与测量范围关系：
工作压力：0.6,1.6,2.5,4.0,6.4,10MPA 工作温度：-50-450℃ 测量范围：法兰中心距（300,500,800,1100,1400,1700,2000mm） 锅炉水位计：300,400,4400mm 特殊规格请用户注明 过程连接：DN20(或DN25，DN40)凸面或平面，法兰标准HG20592-20635-97，其他法兰标准请用户注明. 伴热蒸汽夹套：工作压力：1.0MPA 接管尺寸：G1/2”外螺纹 电伴热：采用自限温度伴热带及防爆温度监控器，防爆等级：Eex ed II CT6 钢珠自动密封压力 型号规格：
UGS-A标准型彩色石英玻璃液位计 UGS-A标准型彩色石英玻璃液位计适用于透明或较透明介质如水，液氨，汽油，液化气，常温碱液等多种泾，油品溶液的液位测量。仪表显示无盲区，是应用于广泛的现场型液位计。液位计主体和阀门之间哟个弯管连接，能有效地消除因安装所产生的应力和热胀冷缩做产生的应力，并能对安装尺寸误差进行调整，安装使用方便。 主要技术参数： 工作压力：0.6,1.6,2.5,4.0,6.4,10MPA 工作温度：-50-450℃ 测量范围：法兰中心距（300,500,800,1100,1400,1700,2000mm） 锅炉水位计：300,400,4400mm 特殊规格请用户注明 过程连接：DN20(或DN25，DN40)凸面或平面，法兰标准HG20592-20635-97，其他法兰标准请用户注明. 伴热蒸汽夹套：工作压力：1.0MPA 接管尺寸：G1/2”外螺纹 电伴热：采用自限温度伴热带及防爆温度监控器，防爆等级：Eex ed II CT6 钢珠自动密封压力 UGS-B普通型彩色石英玻璃液位计 UGS-G大口径石英玻璃液位计 适用范围：UGS-B普通信彩色石英玻璃液位计适用于 透明或较透明介质，如水，液氨，汽油，液化气，常温 碱液等多种泾，油溶液的液位测量，仪表显示有盲区。 UGS-G大口径玻璃液位计适用于大黏度有色介质的液位 测量，如重油，润滑油等。仪表采用偏心大口径角阀和 大内经液位管，配以伴热管，可以确保可靠测量。 主要技术参数： 工作压力：0.6,1.6,2.5,4.0,6.4,10MPA 工作温度：-50-450℃ 测量范围：法兰中心距（300,500,800,1100,1400,1700,2000mm） 锅炉水位计：300,400,4400mm 特殊规格请用户注明 过程连接：DN20(或DN25，DN40)凸面或平面，法兰标准HG20592-20635-97，其他法兰标准请用户注明. 伴热蒸汽夹套：工作压力：1.0MPA 接管尺寸：G1/2”外螺纹 电伴热：采用自限温度伴热带及防爆温度监控器，防爆等级：Eex ed II CT6 钢珠自动密封压力 订货须知： 型号： 工作压力： 工作温度： 测量范围： 材质： 过程连接： UGS-C防腐型彩色石英玻璃液位计 适用范围： UGS-C防腐型彩色石英玻璃液位计适用于盐酸等 酸性，碱性液体和许多有机溶剂（尤其是活性族 溶剂）。但不适用于浓缩硝酸，烙酸混合物，含氯 溶剂，脂肪族，芳香氢等介质液体的测量。 主要技术参数： 工作压力：0.6MPA 工作温度：-20-80℃ 测量范围：法兰中心距（300,500,800,1100,1400,1700,2000mm） 显示范围：测量范围：L-200mm 特殊规格请用户注明 过程连接：DN20(或DN25，DN40)凸面或平面，法兰标准HG20592-20635-97，其他法兰标准请用户注明. 接液材质：PP,PTFE ,石英管 伴热蒸汽夹套：工作压力：1.0MPA 接管尺寸：G1/2”外螺纹，接口尺寸：G3/4”外螺纹 电伴热：采用自限温度伴热带及防爆温度监控器，防爆等级：Eex ed II CT6 钢珠自动密封压力 订货须知： 型号： 工作压力： 工作温度： 测量范围： 材质： 过程连接： UGS-D防腐型彩色石英玻璃液位计 适用范围： UGS-D防腐型彩色石英玻璃液位计适用于腐蚀性 介质且工作温度又较高场合的液位测量，由于采用 不锈钢内衬聚四氟乙烯三通和直管组合，可靠性高 缺点：上下有测量盲区。 主要技术参数： 工作压力：0.6MPA，2.5MPA 工作温度：-20-200℃ 测量范围：法兰中心距（300,500,800,1100,1400,1700,2000mm） 显示范围：测量范围：L-200mm 特殊规格请用户注明 过程连接：DN20(或DN25，DN40)凸面或平面，法兰标准HG20592-20635-97，其他法兰标准请用户注明. 接液材质：PP,PTFE ,石英管 伴热蒸汽夹套：工作压力：1.0MPA 接管尺寸：G1/2”外螺纹，接口尺寸：G3/4”外螺纹 电伴热：采用自限温度伴热带及防爆温度监控器，防爆等级：Eex ed II CT6 钢珠自动密封压力 订货须知： 型号： 工作压力： 工作温度： 测量范围： 材质： 过程连接： UGS-H三色石英玻璃管液位（界位）计 适用范围： UGS-H三色石英玻璃液位（界位）计适合用于两种液体介质的界位测量，如液化气和水，油品和水等。UGS-H液位计不仅可以显示界位，同时气相显示红色液位显示绿色。 主要技术参数： 工作压力：0.6MPA，2.5MPA 工作温度：-20-200℃ 测量范围：法兰中心距（300,500,800,1100,1400,1700,2000mm） 显示范围：测量范围：L-200mm 特殊规格请用户注明 过程连接：DN20(或DN25，DN40)凸面或平面，法兰标准HG20592-20635-97，其他法兰标准请用户注明. 接液材质：PP,PTFE ,石英管 伴热蒸汽夹套：工作压力：1.0MPA 接管尺寸：G1/2”外螺纹，接口尺寸：G3/4”外螺纹 电伴热：采用自限温度伴热带及防爆温度监控器，防爆等级：Eex ed II CT6 钢珠自动密封压力 订货须知： 型号： 工作压力： 工作温度： 测量范围： 材质： 过程连接： UB型玻璃板液位计 UB型玻璃板液位计可直接用来指示各种容器内介质液位高度。 UB-A型玻璃板液位计是UB型的改进型，他具有不堵塞，不渗漏，安装维护方便等优点。 主要技术参数： 安装中心距：L=300,500,800,1100,1400,1700mm 工作压力：4.0MPA 工作温度：≤180℃ 阀门自动封闭压力：＞0.2MPA 蒸汽伴热夹套压力：0.6MPA 蒸汽夹套接头：G1/2”外螺纹 材质：碳钢 不锈钢 UB型连接螺纹：外螺纹G3/4”或M27*1.5 UB-A型连接法兰标准：JB/T82.2-94 DN20 PN4.0凸面 其他标准如HGJ,GB,ANSI等请用户注明。 型号规格和用途
订货须知：规格型号，测量范围，工作压力，工作温服，安装方式，材质要求是否配套容器上法兰，螺栓，螺母，密封垫圈等配件。 BXG系列高温高压玻璃板液位计 概述 BXG系列高温高压玻璃板液位计采用耐高温和高强度优质材料制造的仪表，仪表的最高温度可达380℃最高压可达16MPA，它具有结构简单，维修方便，安全，可靠等特点，广泛用于石油，化工，天然气等工业领域的高温，高压截止的液位测量. 主要技术参数 测量范围：安装中心距（300，500,800,1100,1400,1700） 工作压力：10,16MPA 工作温度：≤380℃ 阀门自动封闭压力：＞0.2MPA 蒸汽伴热夹套压力：0.6MPA 蒸汽夹套接头：G1/2”外螺纹 连接法兰标准:JB/T82.2-94dn20 pn10.0或PN1.6凸面。其他法兰标准请用户注明 材质：碳钢，不锈钢 结构原理：仪表上，下端安装法兰与容器相连接构成连通器，透过玻璃可直接观察到容器内液位的实际高度，上下阀门内装有钢珠，当玻璃意外损坏时，钢珠在容器内压的作用下自动密封，防止容器内液体外溢。 规格型号：
UBX系列高温玻璃板液位计 概述 UBX系列高温玻璃板液位计，采用高温玻璃及特殊垫片 制造的仪表，仪表的最高温度可达480℃。它具有结构简单，维修方便，安全，可靠等特点，广泛用于石油化工等工业领域的高温介质的液位测量。 结构原理 仪表上，下端安装法兰与容器想连接构成连通器，透过玻璃可直接观察到容器内液位的实际高度。上下阀门内装有安全钢珠，挡玻璃意外顺坏时，钢珠在容器内压的作用下自动密封，防止容器内液体外溢。 UBX-A仪表主体和阀门连接的一端用弓形接头连接，解决了由于物体热胀冷缩作用使液位计在高温使用过程中变形的问题，从而避免了因安装所产生的应力或热胀冷缩过程中产生的应力对玻璃板的损坏。 主要技术参数 测量范围：安装中心距（300，500,800,1100,1400,1700） 工作压力：10,16MPA 工作温度：≤380℃ 阀门自动封闭压力：＞0.2MPA 蒸汽伴热夹套压力：0.6MPA 蒸汽夹套接头：G1/2”外螺纹 连接法兰标准:JB/T82.2-94dn20 pn10.0或PN1.6凸面。其他法兰标准请用户注明 材质：耐热碳素钢，不锈钢 型号规格：
UBG系列高压玻璃板液位计 UBG系列高压玻璃板液位计采用高强度优质材料制造的仪表，仪表的最高压力可达16MPA，它具有结构简单，维修方便，安全，可靠等特点，广泛用于石油，化工等工业领域的高压截止的液位测量。 主要技术参数： 测量范围：安装中心距（，500,800,1100,1400,1700） 工作压力：10,16MPA 工作温度：≤150℃ 蒸汽伴热夹套压力：0.6MPA 蒸汽夹套接头：G1/2”外螺纹 连接法兰标准:JB/T82.2-94dn20 pn10.0或PN1.6凸面。其他法兰标准请用户注明 材质：碳钢，不锈钢 结构原理：仪表上，下端安装法兰与容器相连接构成连通器，透过玻璃可直接观察到容器内液位的实际高度。 型号规格：
UHF系列防腐蚀玻璃板液位计 UHF系列防腐蚀玻璃板液位计是一种新型耐腐蚀的仪表仪表能按腐蚀性介质的不同性能采用不同的防腐蚀材料液位计指示清晰，它具有及认购简单，维修方便，安全，可靠等特点，广泛用于石油，化工，天然气等工业领域的强腐蚀性介质的液位测量。 主要技术参数： 测量范围：安装中心距（300，500,800,1100,1400,1700） 工作压力：10,16MPA 工作温度：≤150℃ 蒸汽伴热夹套压力：0.6MPA 蒸汽夹套接头：G1/2”外螺纹 连接法兰标准:JB/T82.2-94dn20 pn10.0或PN1.6凸面。其他法兰标准请用户注明 材质：碳钢，不锈钢 型号规格：
YSU,UBS系列双色玻璃板液位计 YSU,UBS系列双色玻璃板液位计是UB型玻璃板 液位计的更新产品，仪表气液相双色显示，观察 清晰，采用不锈钢和F4密封填料制造，腐蚀性好。 它广泛用于工业系统中敞开或密闭容器内介质的 液位指示，特别是无色透明液体的现场指示。 结构原理 YSU,UBS系列双色玻璃板液位计的双色原理，是应用光线在不同介质中呈现不同的折射率及反射特性，并借助滤色片使这种特性呈某种颜色，从而达到外观液相呈黑色，气相呈红色显示，气液分界面集位清晰。 YUS系列双色玻璃板液位计的上下连接法兰从其侧面引出，使玻璃透光总长度接近于液位变化的总量程，因而消除了上下两端的盲区。 UBS系列双色玻璃板液位计由上下针型阀同容器连接，当液位计玻璃板意外破裂时，其阀内安全钢球在容器工艺压力作用下能自动密封，以防止液体继续外流。 主要技术参数 测量范围：安装中心距（300，500,800,1100,1400,1700） 工作压力：10,16MPA 工作温度：≤150℃ 蒸汽伴热夹套压力：0.6MPA 蒸汽夹套接头：G1/2”外螺纹 连接法兰标准:JB/T82.2-94dn20 pn10.0或PN1.6凸面。其他法兰标准请用户注明 材质：碳钢，不锈钢 型号规格：
UBD,UBDS型（双色）筒体玻璃板液位计 UBD型筒式玻璃板液位计和UBDS双色筒式玻璃板液位计适用于石油，化工等工业领域的敞口或密闭容器内介质的液位指示。UBDS型双色筒体式玻璃板液位计特别适用于无色透明介质，如水，液氨，轻油，液化气等介质。该仪表结构简单，读书直观，可靠，仪表的流通孔径大，液位反应灵敏，由于该仪表的主体部分是管材，所以单台仪表就有较大的指示范围，对要求指示范围大，而设备有不允许多开孔的场合，使用该仪表最理想。 主要技术参数 测量范围：500～6500mm 工作压力：1.6、2.5、4.0Mpa 工作温度：250℃ 伴热蒸汽压力：≤0.6Mpa 蒸汽夹套接头：G1/2”外螺纹 连接法兰标准：JB/T82.1-94 DN25 PN1.6、2.5或JB/T82.2-94 DN25 PN4.0凸面法兰，其它法兰标准如HGJ、GB、ANSI等请用户注明。 型号规格
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
