外形尺寸
1.名牌（量程零位调整时卸开）
2.泄放阀
3.压力容室，可翻转
4.1/4”-18NPT锥管螺纹，装泄放阀（上面或下面用）
5.接头上引压连接孔为1/2”-14NPT锥管螺纹
6.不用接头时压力容室上有1/4”-18NPT锥形螺纹孔，供引压连续用
7.1/2”-14NPT锥管螺纹用于电线导管连接（二处）

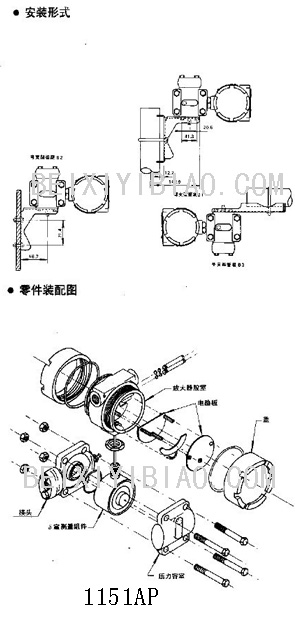

安装形式及零件装配图
|
1151AP型
|
绝对压力变送器
|
|
|
代号
|
测量范围
|
|
4
|
0~6.22到0～37.9 Kpa
|
|
5
|
0～31.08到0～186.45
Kpa
|
|
6
|
0～117.21到0～689.48
Kpa
|
|
7
|
0～0.34到0～2.07 Mpa
|
|
8
|
0～1.17到0～6.89 Mpa
|
|
|
代号
|
输出
|
|
E
|
4-20mA DC阻尼可调
|
|
S
|
4-20mA DC，1151智能型电路
|
|
|
代号
|
结构材料
|
|
压力容室和接头
|
泄放阀
|
隔离膜片
|
|
12
|
碳钢镀镉
|
316SST
|
316L SST
|
|
53
|
碳钢镀镍
|
316SST
|
哈氏合金C-276
|
|
54
|
碳钢镀镍
|
316SST
|
蒙耐尔合金
|
|
22
|
316 SST
|
316SST
|
316L SST
|
|
23
|
316 SST
|
316SST
|
哈氏合金C-276
|
|
24
|
316 SST
|
316SST
|
蒙耐尔合金
|
|
33
|
哈氏哈金C
|
哈氏哈金C
|
哈氏合金C-276
|
|
44
|
蒙耐尔合金
|
蒙耐尔合金
|
蒙耐尔合金
|
|
|
代号
|
选作项目（参见本部分最后一节）
|
|
M1
|
线性指示表，0～100%刻度
|
|
B1
|
管装弯支架（Φ51mm管子）
|
|
B2
|
板装弯支架
|
|
B3
|
管装弯支架（Φ51mm管子）
|
|
D1
|
泄放阀在压力容室侧上部
|
|
D2
|
泄放阀在压力容室侧下部
|
|
1151AP 4 E 12 M1B1D1 变送器完整型号
|
注：·其它选用项
全部1151型变送器选用项目可参见本部分最后一节，这些项目包括全部的选
用材料，输出等内容。任何一种选用项目可用代号的形式加上述表格未尾字母代号表示的“变送器完整型号”之后即可。
如例：1151DP4E12 M1B1D1
·填充液 用惰性油时，请与本厂引进办或销售部商定
|
