主要技术指标

●具有程序控制，最大程序设定10段。

●美国定制专用微机电路（ASIC）

●精度等级0.3%FS±1ding。

●放大器零位自动软件校正技术，高精度低漂移。

●自动/手动，双向无扰动切换。

●齐全的输出和调节规律供选择。

●带串行通讯接口RS-232C、RS-422、RS-485。

●采用E2 PROM，数据永久保存。

●具有PID自整定功能。

●仪表输入输出与微机电路相互全隔离。

●采用SMT表面贴装技术。

●输入形式

热电偶：B  400~1800℃；S  0~1600℃；K  0~1300℃；E  0~800℃；T  0~400℃

热电阻：Pt100 -200~500℃；Cu50 -50~150℃

线性：0~10mA DC；4~20mA DC；0~5V DC；1~5V DC

●输出形式

控制

二位式：不灵敏区范围0.1%~10%，继电器触点输出。

时间比例：周期1~200秒　比例带0.1%~400.0%　继电器触点输出

二位PID：周期1~200秒　比例带0.1%~400.0%　积分时间：0~3600秒　微分时间：0~3600秒　继电器触点输出

连续PID：比例带0.1%~400.0%　积分时间：0~3600秒　微分时间：0~3600秒　0~10mA（4~200mA）DC输出

三位PID：不灵敏区0.0~10.0%可调；继电器触点输出；继电器动作范围0.1~10.0%；继电器动作周期1~200秒

阀位反馈信号：0~10 mA（4~20 mA）DC 0~1kΩ电阻信号

逻辑输出：24V DC　20 mA

固态继电器输出：容量2A　250V AC

●报警

二组继电器触点输出可作上下限报警用。

一路过程报警可用作系统的保险装置，即一旦测量值大于过程报警设定值，仪表的输出值切到输出下限值。

●过程量输出

0~10 mA　DC、4~20 mA　DC、0~5 DC、1~5VDC。

●供电电源

开关电源：86~264V AC 50Hz±5%

功耗：6VA

提供变送器电源：24V DC，50mA

型号表示

面板显示功能

1、上排显示器；2、功能选择键；3、加数键；4、减数键；5、手/自动切换键；6、下排显示器；7、功能选择指示灯；

8、手/自动切换指示灯；9、第二路报警指示灯；10、第一路报警指示灯；11、阀门反转指示灯；12、阀门正转指示灯

外形及开孔尺寸

XTMA-1000　　　　　　　　　　　　　　　　　　　　　　　　　　　　XTMD-1000

XTMA（H）-1000　　　　　　　　　　　　　　　　　　　　　　　　　　　　XTMF-1000

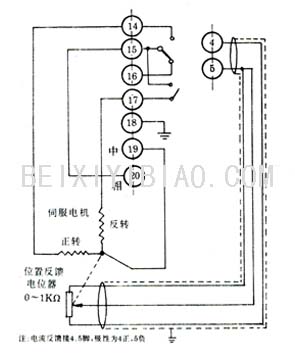

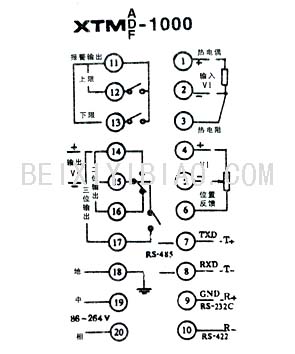

接线端子图

XTMA/XTMA(H)　　　　　　　　　　　　　　　　　　　　　　　　　　　XTMD/XTMF　　三位PID输出
