1151DR型微差压变送器
产品编号:20150603-140436-8136
产品名称:1151DR型微差压变送器
产品型号:1151DR
所属类别:产品中心 » 压力仪表 » 差压变送器 » 差压变送器

外形尺寸


1.名牌(量程零位调整时卸开)
2.
泄放阀
3.
压力容室,可翻转
4.1/4”-18NPT
锥管螺纹,装泄放阀(上面或下面用)
5.
接头上引压连接孔为1/2”-14NPT锥管螺纹
6.
不用接头时压力容室上有1/4”-18NPT锥形螺纹孔,供引压连续用
7.
1/2”-14NPT锥管螺纹用于电线导管连接(二处)

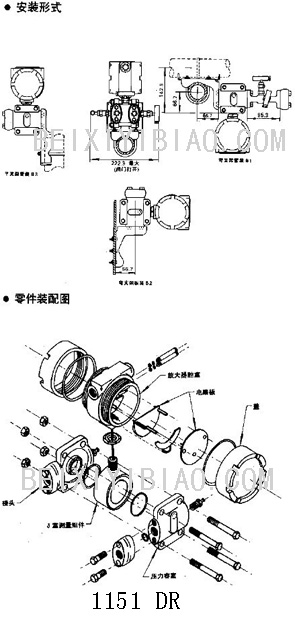

安装形式及零件装配图


1151DR

微差压变送器



代号

测量范围

2

0~0.12014.9 Kpa



代号

输出

F

4-20mA  DC



代号

结构材料

压力容室和接头

泄放阀

隔离膜片

12

碳钢镀镉

316SST

316L SST

22

316 SST

316SST

316L SST



代号

选作项目(参见本部分最后一节)

M1

线性指示表,0100%刻度

M2

平方根指示表,0100%流量刻度

B1

管装弯支架(Φ51mm管子)

B2

板装弯支架

B3

管装弯支架(Φ51mm管子)

D1

泄放阀在压力容室侧上部

D2

泄放阀在压力容室侧下部

1151HP  4       E         12   M1B1D1      变送器完整型号

注:·其它选用项

全部1151型变送器选用项目可参见本部分最后一节,这些项目包括全部的选 用材料,输出等内容。任何一种选用项目可用代号的形式加上述表格未尾字母代号表示的“变送器完整型号”之后即可。

如例:1151DP4E12 M1B1D1

·三通阀组 必须另行订货,本厂配套

型号:GT3-1 不锈钢
