1151 DP/GP型变送器带上1199型远传膜片装置（其种类详见表1～5、9～11）后，就成为1151DP/GP型远传压力变送器（见外型图及其零件图）

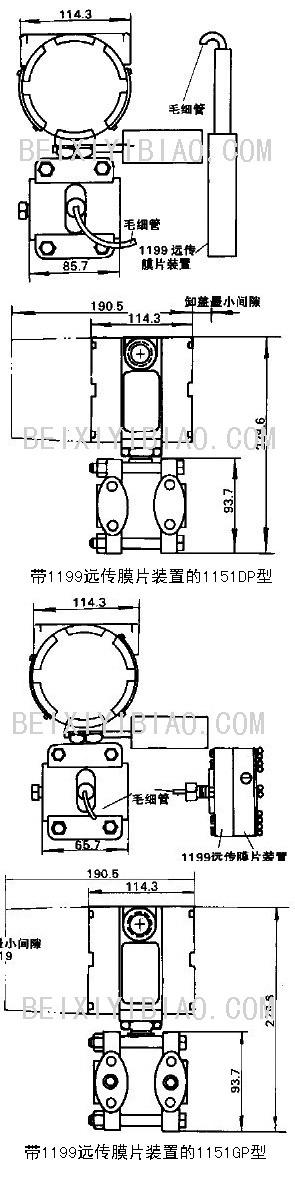

外形尺寸

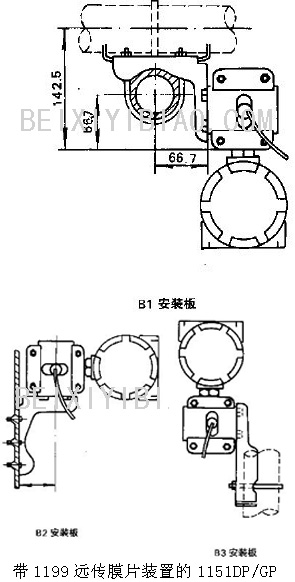

安装形式

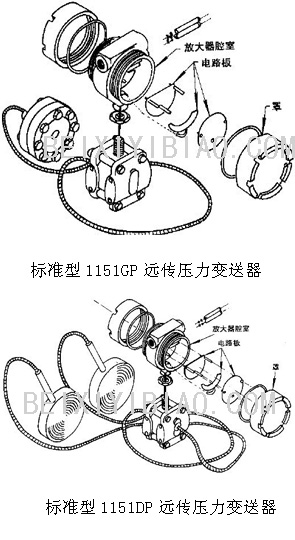

零件装配图
这种1151DP/GP远传压力变送顺给用户提供了一种避免被测介质直接与变送器的隔离膜片接触的可靠的测量方法。它适用于下面几种情况：
·被测介质对变送器接头和压力传感有腐蚀性作用时
·需要将高温被测介质与变送器隔离时
·被测介质中有固定悬浮物或高粘度易堵塞变送器的接头时
·被测介质因环境温度或流程温度变化出现固定化或结晶时
·更换被测介质需要冲洗而不会交混时
·必须保持卫生条件（防污染）时
带1199远传膜片的1151DP/GP型远传压力变送器，仍具有1151DP/GP型压差压变送器各种特点。各种1199型远传装置的类型，供用户选型，订货时查阅，此外，还应从表15中选择适合的变送器和从表10，11，12中选择所需的毛细管，填充液一起配合使用。
·远传变送器选型表示示意图
|
1151DP型
|
带远传的差压变送器
|
|
1151GP型
|
带远传的差压变送器
|
|
|
代号
|
测量范围
|
|
4
5
6
7
8
|
0-6.22至0-37.29Kpa
0-31.1至0-186.45 Kpa
0-117.21至0-689.48 Kpa
0-0.345至0-2.07 Mpa
0-1.172至0-6.895Mpa
|
|
|
代号
|
输出
|
|
E
|
4-20mA DC带有可调阻尼
|
|
|
代号
|
压力容室 插塞 隔离膜片
|
|
12
22
|
碳钢镀镉 316SST 316LSST
316SST 316SST 316LSST
|
|
|
代号
|
远传法兰
|
|
S1
S2
|
一个远传法兰
根据表5、6、7、8和9……订货
二个远传法兰
|
|
|
代号
|
选件
|
|
M1
M2
B1
B2
B3
|
0-100%线性刻度现场指示表
0-100%平方根刻度现场指示表（1151DP选用）
弯支架板装（Φ51mm管子）
弯支架板装
平支架板装（Φ51mm管子）
|
|
1151GP 6 E 12 S1 B1 变送器完整型号（典型）
|
·1199RTW型订货规格表
|
1199RTW
|
螺纹安装远传膜片装置
|
|
|
代号
|
清洗连接孔
|
|
11
|
无
|
|
21
|
有
|
|
|
代号
|
远传装置膜片材料
|
|
A
|
316LSST
|
|
B
|
哈氏合金C 276
|
|
C
|
钽
|
|
|
代号
|
结构材料
|
|
11
|
上套为316SST安装环为碳钢，垫圈为白色石棉
|
|
|
代号
|
下套材料
|
|
A
|
316SST
|
|
B
|
哈氏合金C
|
|
C
|
碳锅（电镀）
|
|
|
代号
|
引压连接孔
|
|
11
|
1/4”NPT（锥管螺纹）
|
|
12
|
3/8”NPT（锥管螺纹）
|
|
13
|
1/2”NPT（锥管螺纹）
|
|
15
|
1”NPT（锥管螺纹）
|
|
17
|
1-1/2”NPT（锥管螺纹）
|
|
|
（不带清洗备孔）
|
|
1199TRW 11 A 11 A 17 远传装置完整型号（典型）
|
·1199PFW型订货规格表
|
1199PFW
|
扁平式远传膜片装置
|
|
|
代号
|
远传法兰规格
|
|
11
|
标准3”，最大工作压力，按ASA法兰耐压等级规定
|
|
|
代号
|
远传装置膜片材料
|
|
A
|
316LSST
|
|
B
|
哈氏合金C
|
|
C
|
钽
|
|
|
代号
|
远传法兰材料
|
|
11
|
316SST
|
|
1199PFW 11 A 11 远传装置完整型号（典型）
|
1199PRW型订货规格表
|
1199RFW型
|
法兰安装远传膜片装置
|
|
|
代号
|
法兰安装远传膜牌装置
|
|
11
21
|
无
有
|
|
|
代号
|
远传装置膜片材料
|
|
|
A
B
C
|
316LSST
哈氏合金C
钽
|
|
|
代号
|
|
|
11
|
上套为316SST，上套法兰为碳钢镀镉，密封垫圈为白色石棉
|
|
|
代号
|
下套尺寸和材料
|
|
A21
B21
E21
A41
B41
E41
A51
B51
E51
A71
B71
E71
A22
B22
E22
A42
B42
E42
A52
B52
E52
A72
B72
E72
A24
B24
E24
A44
B44
E44
A54
B54
E54
A74
B74
E74
|
1” 150* 316SST
1” 150* 哈氏合金C
1” 150* 碳钢
1-1/2” 150* 316SST
1-1/2” 150* 哈氏合金C
1-1/2” 150* 碳钢
2” 150* 316SST
2” 150* 哈氏合金C
2” 150* 碳钢
3” 150* 316SST
3” 150* 哈氏合金C
3” 150* 碳钢
1” 300** 316SST
1” 300** 哈氏合金C
1” 300** 碳钢
1-1/2” 300** 316SST
1-1/2” 300** 哈氏合金C
1-1/2” 300** 碳钢
2” 300** 316SST
2” 300** 哈氏合金C
2” 300** 碳钢
3” 300** 316SST
3” 300** 哈氏合金C
3” 300** 碳钢
1” 600*** 316SST
1” 600*** 哈氏合金C
1” 600*** 碳钢
1-1/2” 600*** 316SST
1-1/2” 600*** 哈氏合金C
1-1/2” 600*** 碳钢
2” 600*** 316SST
2” 600*** 哈氏合金C
2” 600*** 碳钢
3” 600*** 316SST
3” 600*** 哈氏合金C
3” 600*** 碳钢
|
|
1199RFW A 11 A71 远传型装置完整型号（典型）
|
注：*-在38℃时最大工作压力为1.97Mpa
**-在38℃时最大工作压力为5.1Mpa
***-在38℃时最大工作压力为9.9Mpa
|
管道名义尺寸
|
额定压力等级
|
D(MM)
|
H(mm)
|
D(mm)
|
螺栓孔
|
|
分布直据mm
|
数量
|
孔径mm
|
|
1”
|
150
|
108(4)
|
14.3（9/16”）
|
Φ66.5
|
Φ79.4（31/8”）
|
4
|
Φ15.7
|
|
300
600
|
Φ124(4)
|
17.5（11/16”）
|
Φ66.5
|
Φ88.9
|
4
|
Φ19.1
|
|
11/2”
|
150
|
Φ127
|
17.5（11/16”）
|
Φ78.7
|
Φ98.4
|
4
|
Φ15.7
|
|
300
600
|
Φ156(6)
|
20.6（13/16”）
22.2（7/8”）
|
Φ78.7
|
Φ114.3
|
4
|
Φ15.7
|
|
2”
|
150
|
Φ152
|
19.1（3/4”）
|
Φ95.25
|
Φ120.7
|
4
|
Φ19.1
|
|
300
600
|
Φ165(6)
|
22.2（7/8”）
25.4（1”）
|
Φ95.25
|
Φ127
|
4
|
Φ19.1
|
|
3”
|
150
|
Φ190(7)
|
23.8（15/16”）
|
Φ127
|
Φ152.4
|
4
|
Φ19.1
|
|
300
600
|
Φ210(8)
|
28.6（11/8”）
31.8（11/4”）
|
Φ127
|
Φ168.3
|
8
|
Φ22.4
|
注：150#（工作压力为1.97Mpa）,300#(工作压力为5.1Mpa)，600#（工作压力为9.9Mpa）。
|
1199EFW
|
插入式远传膜片装置
|
|
|
代号
|
输入筒直径和接液部材料
|
|
11
12
13
14
|
3”316SST不锈钢
3”哈氏合金C包镀层不锈钢
4”316 SST不锈钢
4” 哈氏合金C包镀层不锈钢
|
|
|
代号
|
膜片材料
|
|
A
B
C
|
316SST
哈氏合金C
钽
|
|
|
代号
|
插入筒长度
|
|
20
40
60
|
50.8mm
101.6mm
152.4mm
|
|
|
代号
|
法兰规格和材料
|
|
A11
A12
A13
|
150#有镀层碳钢，最大工作压力=1.97Mpa
300#有镀层碳钢，最大工作压力=5.1Mpa
600#有镀层碳钢，最大工作压力=9.9Mpa
|
|
1199EFW 11 A 20 A11 远传装置完整型号（典型）
|
注：A11、A12、A13的最大工作压力是在38℃时，*对4”插入筒无600*规格
|
管道名义尺寸
|
额定压力等级
|
上套法兰的参数
|
螺栓孔
|
|
外径D(MM)
|
厚度H(mm)
|
螺孔直径D(mm)
|
数量
|
螺孔分布直径mm
|
孔径mm
|
|
76.2
（3”）
|
150
300
600
|
190（71/2”）
210（81/4”）
210（81/4”）
|
23.8（15/16”）
28.6（11/8”）
31.8（11/4”）
|
Φ19.1（0.75”）
Φ22.4（0.88”）
Φ22.4（0.885”）
|
4
8
8
|
Φ152.4（6”）
Φ168.3（65/8”）
Φ168.3（65/8”）
|
72.9
|
|
101.6（4”）
|
150
300
600
|
22.8（9”）
254（10”）
273（103/4”）
|
23.8（15/16”）
31.8（11/4”）
31.8（11/2”）
|
Φ19.1（0.75”）
Φ22.4（0.88”）
Φ25.4（1.0”）
|
8
8
8
|
Φ190（71/2”）
Φ200（77/8”）
Φ215.9（81/2”）
|
96.0
|
·1199SCW型订货规格表
|
1199SCW
|
防污式远传膜片装置
|
|
|
代号
|
远传法兰规格
|
|
11
12
13
14
|
2#三脚卡口带毛细管型
3#三脚卡口带毛细管型
2#三脚卡口带毛细管型
3#三脚卡口带毛细管型
|
|
|
代号
|
膜片材料
|
|
A
|
316SST
|
|
|
代号
|
壳体材料
|
|
11
|
316SST
|
|
1199SCW 11 A 11 远传装置完整型号（典型）
|
注：最大工作压力2.4Mpa

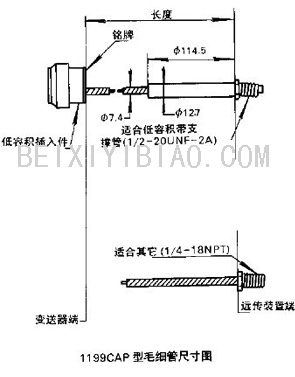

1199CAP型订货规格表
|
1199CAP
|
毛细管
|
|
|
代号
|
毛细管材料和尺寸
|
|
11
13
|
316SST，内径为Φ0.71mm
316SST，内径为Φ0.71mm
|
|
|
代号
|
变送顺端配件
|
|
A
|
低容积法兰，316SST
|
|
|
代号
|
壳体材料
|
|
05
10
15
20
25
|
1.524米
3.048米
4.572米
6.096米
7.620米
|
|
|
代号
|
远传法半端配件
|
|
A
C
|
1/2-20UNF-2A螺纹，适用于RFW、RTW、SCW、EFW
1/2-20UNF-2A螺纹，适用于RFW、RTW、SCW、EFW
|
|
|
代号
|
保护套管
|
|
11
12
|
铠装300SST系列不锈钢
PVC护套，铠装300SST系列不锈钢
|
|
1199CAP 11 A 15 A 11 典型型号
|
·1199CLC型订货规格表
|
1199CLC
|
配耦接头
|
|
|
代号
|
配耦接头配件材料和尺寸
|
|
11
|
316SST 不锈钢，内径为Φ0.71mm
|
|
|
代号
|
变送器端配件
|
|
A
|
低容积法兰，316SST
|
|
|
代号
|
配耦段长度（两配件之间）
|
|
20
40
|
50.8mm
101.6mm
|
|
|
代号
|
远传装置配件
|
|
|
A00
B00
|
1/2-20UNF-2A螺纹，316SST 不锈钢
1/2-20UNF-2A螺纹，316SST 不锈钢
|
|
1199CLC 11 A 40 A00 典型型号
|
注：带配耦接头的远传DD/GP变送器一定要使用安装架，不要与PFW型的扁平式远传法兰连用。
·远传膜片装置中填充液订货规格表
|
代号
|
远传填充液+
|
比重
|
温度稳定范围
|
|
DC200
|
DC200硅油
|
0.934
|
-40～149℃
|
|
DC704
|
DC704硅油
|
1.07
|
15～315℃
|
|
C51734-0001
|
惰性油
|
1.85
|
-45～177℃
|
|
SYL800
|
SYL800硅油
|
0.934
|
-45～205℃
|
|
SYLXLT
|
SYLXLT硅油
|
0.85
|
-73～135℃
|
注：*不能用于测量真空
+测真空时温度极限应降低

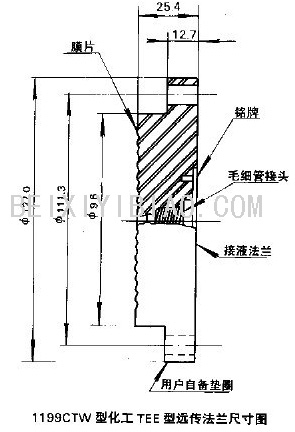

·1199CTW型订货规格表
|
1199CTW型
|
化工TEE型远传法兰
|
|
|
代号
|
类型
|
|
11
|
标准，最大工作压力6.89Mpa
|
|
|
|
膜片材料和厚度
|
|
A
B
|
316LSST不锈钢，厚度0.076mm
哈氏合金C-276
|
|
|
代号
|
接液法兰材料
|
|
11
|
316SST不锈钢
|
|
1199CTW 11 A 11 远传装置完整型号（典型）
|
1199UCW型订货规格表
|
1199UCW型
|
管接式远传法兰
|
|
|
代号
|
O型圆材料
|
|
11
|
聚四氟乙稀，最高工作压力13.78Mpa
|
|
|
代号
|
膜片材料
|
|
A
|
316LSST不锈钢，
|
|
|
代号
|
带螺母接液壳体材料
|
|
11
|
316SST不锈钢
|
|
1199UCW 11 A 11 典型型号
|
|
1199SSW
|
防污染槽罐用销式远传法兰
|
|
|
代号
|
样式
|
|
12
14
22
24
|
毛细管结构—伸长50.8mm
配耦结构—伸长50.8mm
毛细管结构—伸长152mm
配耦结构—伸长152mm
|
|
|
代号
|
膜片材料/O型圈材料
|
|
A
|
316LSST不锈钢/乙稀-丙烯橡胶
|
|
|
代号
|
接液壳体材料
|
|
11
|
316SST不锈钢
|
|
1199SSW 12 A 11 远传装置典型
|
1199SSW型订货规格表
|
延伸长度
|
A
|
|
50.8
|
53.6
|
|
152
|
155.2
|
|
